Ультразвуковой расходомер-регистратор предназначен для измерения расхода теплоносителя на ультразвуковом принципе. Его основные показатели:
- Отсутствие износа в связи с отсутствием подвижных частей
- Метрологический класс 1:100 по EN1434, общий измерительный диапазон 1:1000
- Рабочее положение произвольное, горизонтальное или вертикальное
- Отсутствие участков успокоения до и после расходомера
- Питание от встроенной батареи (5 или 9 лет)
- Оптический интерфейс по EN 61107
- Импульсный выход
- Регистрация накопленных годовых значений и месячных значений с глубиной архивирования 36 месяцев (снятие данных через оптический интерфейс)
- Самодиагностика, включая диагностику загрязнения измерительного канала преобразователя расхода с заблаговременным предупреждением и регистрацией даты начала процесса загрязнения (снятие данных через оптический интерфейс)

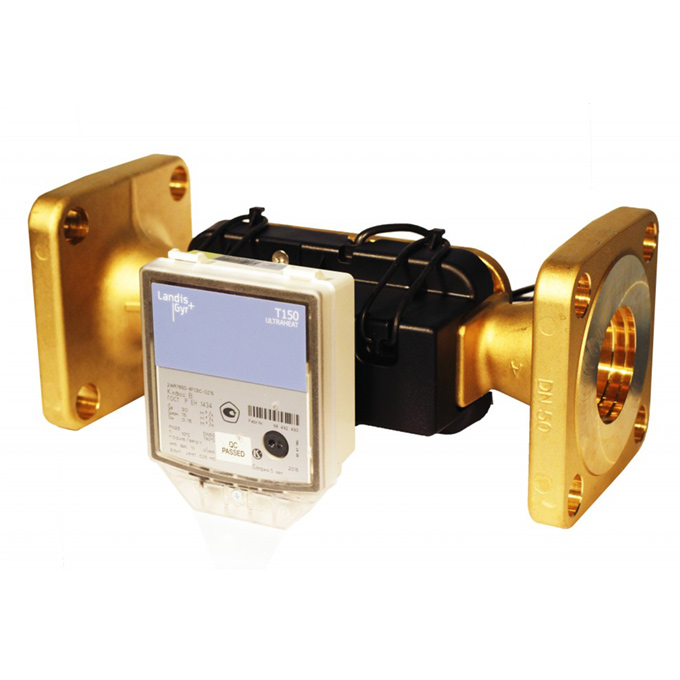

Конструкция расходомера-регистратора
Расходомер-регистратор состоит из преобразователя расхода (цельнометаллическое исполнение) и присоединенного электронного модуля. Эти два компонента жестко соединены между собой кабелем. Преобразователь расхода может быть заказан также в исполнении IP 65 – опция (стандарт: IP 54).
Внимание! При применении расходомеров фланцевого исполнения на qp 3.5 м3/час и выше в системе ГВС требуется выбор преобразователя расхода из специального сплава (дополнительный код заказа MS9) для предотвращения обесцинкования.
Принцип действия
Объем теплоносителя измеряется в преобразователе расхода с помощью ультразвуковых импульсов, посылаемых вдоль потока и против него.
Время прохождения сигнала от излучателя к приемнику вдоль потока сокращается, время прохождения против потока соответственно увеличивается.
На основе измеренных значений времени рассчитывается объем теплоносителя.
Импульсы, пропорциональные объему, передают эту информацию на вычислитель.
Интерфейсы расходомера-регистратора
Расходомеры-регистраторы снабжены оптическим интерфейсом по EN 61107 как стандарт, например для снятия показаний, диагностики, для работы с программой Ultra Assist или для настройки параметров.
Спецификация стандартного импульсного выхода:
Тип: | открытый коллектор, биполярный |
Полярность: | нет |
Значение импульса: | см. на лицевой панели |
Длина импульса: | см. на лицевой панели |
Последовательность импульсов | не равномерно, а пакетами, каждый 0,5сек. |
Длина кабеля: | 2м |
Напряжение: | максимальное 30 В |
Ток: | максимальный 30 мА |
Падение напряжения: | < 0.3 В при 10 мА |
Диэлектрическая прочность: | 500 Вeff (гальваническая развязка) |
Таблица стандартных настроек для импульсов в зависимости от номинального расхода:
qp в м3/ч | Значение в л. / имп. | Длина импульса в мс |
---|---|---|
0,6 | 0,1 | 10 |
1,5 | 0,1 | 10 |
2,5 | 1 | 10 |
3,5 | 1 | 10 |
6 | 1 | 10 |
10 | 1 | 10 |
15 | 1 | 10 |
25 | 10 | 10 |
40 | 10 | 10 |
60 | 10 | 10 |
Эти стандартные настройки можно изменить с помощью программы UltraAssist light на сервисном уровне. Доступ к этому уровню закрыт наклейкой и вход в него возможен только после ее нарушения, для чего надо сначала снять крышку электронного модуля . Для связи со счетчиком необходима оптическая головка.
Если параметры стандартного импульса были изменены, то на лицевой панели это должно быть отмечено!
Технические данные
Место установки | В прямом /обратном трубопроводе |
Длина сигнального кабеля | 0.3 – 3 м между преобразователем расхода и электронным модулем |
Температура окружающей среды | 5 – 55 °C |
Температура хранения | от -20 до +60°C |
Класс защиты | IP54 (IP65-по заказу) |
Размеры | 112 x 88 мм2 |
Типоразмеры
Qp, м3/ч | Длина, мм | Соединение, резьб./фланц. | Давление |
---|---|---|---|
0,6 | 110 | Р | PN16 (или PN25) |
1,5 | 110 | Р | PN16 (или PN25) |
1,5 | 130 | Р | PN16 (или PN25) |
2,5 | 130 | Р | PN16 (или PN25) |
0,6 | 190 | Р, Ф | PN16 (или PN25) |
1,5 | 190 | Р, Ф | PN16 (или PN25) |
2,5 | 190 | Р, Ф | PN16 (или PN25) |
3,5 | 260 | Р, Ф | PN16 (или PN25) |
6,0 | 150 | Р | PN16 |
6,0 | 260 | Р, Ф | PN16 (или PN25) |
10 | 200 | Р | PN16 |
10 | 300 | Р, Ф | PN16 (или PN25) |
15 | 200 | Ф | PN16 |
15 | 270 | Ф | PN25 |
25 | 300 | Ф | PN25 |
40 | 300 | Ф | PN25 |
60 | 360 | Ф | PN16 (или PN25) |
Указанные длины соответствуют общей длине традиционных крыльчатых счетчиков.
Tехнические данные преобразователей расхода
Малые типоразмеры
Номинальный расход | qp | 0.6 | 1.5 | 2.5 | м3/ч |
Метрологический класс | 1:100 | 1:100 | 1:100 | ||
Максимальный расход | qs | 1.2 | 3,0 | 5,0 | м3/ч |
Минимальный расход | qi | 6 | 15 | 25 | л/ч |
Чувствительность | 1,2 | 3,0 | 5 | л/ч | |
Потеря давления при qp, | ∆p | ||||
110 mm | 150 | 150 | мБар | ||
130 mm | 160 | 200 | мБар | ||
190 мм | 150 | 160 | 200 | мБар | |
Фланец | 125 | 160 | 195 | мБар | |
Расход при ∆p = 1 бар, | KV | ||||
110мм | 1,5 | 3,9 | м3/ч | ||
130мм | 3,8 | 5,6 | м3/ч | ||
190мм | 1,5 | 3,8 | 5,6 | м3/ч | |
Фланец | 1,7 | 3,8 | 5,7 | м3/ч | |
Рабочее положение монтажа | Произвольное | ||||
Температурный диапазон | 5 – 130 °C | ||||
Максимальная температура | tmax | 150 °C за 2000 ч | |||
Номинальное давление | PN | 1.6 МПа(PN 16) 2.5 МПа(PN 25) |
|||
Класс точности | EN 1434 класс 2 или 3 |
Большие типоразмеры
Номинальный расход | qp | 3,5 | 6 | 10 | 15 | 25 | 40 | 60 | м3/ч |
Метрологический класс | 1:100 | 1:100 | 1:100 | 1:100 | 1:100 | 1:100 | 1:100 | ||
Максимальный расход | qs | 7.0 | 12 | 20 | 30 | 50 | 80 | 120 | м3/ч |
Минимальный расход | qi | 35 | 60 | 100 | 150 | 250 | 400 | 600 | л/ч |
Чувствительность | 7 | 12 | 20 | 30 | 50 | 80 | 120 | л/ч | |
Потеря давления при qp, | ∆p | ||||||||
Резьба | 60 | 180 | 100 | мБар | |||||
150/200 мм | 240 | 130 | мБар | ||||||
Фланец | 60 | 180 | 165 | 100 | 105 | 160 | 115 | мБар | |
200 мм | 95 | мБар | |||||||
Резьба | 14 | 14 | 32 | м3/ч | |||||
150/200 мм | 12 | 28 | м3/ч | ||||||
Фланец | 14 | 14 | 25 | 47 | 77 | 100 | 177 | м3/ч | |
200 мм | 48 | м3/ч | |||||||
Рабочее положение | произвольное | ||||||||
Температурный диапазон | 10 – 130 °C | ||||||||
Максимальная температура | tmax | 150 °C за 2000 ч | |||||||
Номинальное давление | PN | 1.6 МПа | 2,5 МПа (PN 25) | 1,6 МПа (PN16) 2,5 МПа (PN25) | |||||
2.5 МПа | |||||||||
Класс точности | EN1434 класс 2 или 3 |
