Особенности
- Измерительный преобразователь FUS060 для раздельной установки в прочном корпусе
- Прочная конструкция для применения в промышленности
- Измерение всех жидкостей вязкостью менее 350 сСт, проводящих или непроводящих
- Отсутствие перепадов давления
- Надежные и точные измерения расхода
- Долговременная стабильность
- Допуск ATEX
Применение
Основной областью применения ультразвукового расходомера SONO 3300/FUS060 является измерение объема. SONO 3300/FUS060 может использоваться в системах обработки воды и сточных вод, нефтепродуктов, системах горячей воды и охлаждения.
Конструкция

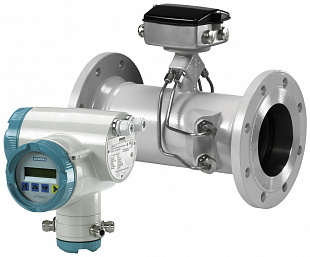

SONO 3300/FUS060 состоит из датчика в литом корпусе (DN 50–80 (2"–3")), сварных труб (DN 100–300 (4"–12")) и измерительного преобразователя FUS060.
Измерительный преобразователь допускает только раздельный монтаж. Внутренние сигнальные кабели от измерительных преобразователей к клеммной коробке датчика уложены в трубы из нержавеющей стали для защиты от агрессивных сред.
В данной системе используется измерительный преобразователь SITRANS FUS060.
Технические характеристики
|
Двухканальный датчик с фланцами и встраиваемыми в линию преобразователями |
|
|---|---|
|
Погрешность измерений |
|
| Погрешность измерений при стандартных условиях |
v > 0,5...10 м/с, < ±0,5 % от диапазона (v=скорость потока) |
| Макс. скорость потока | 10 м/с (32 фута/с) |
| Номинальный размер | DN 50, DN 65, DN 80, DN 100, DN 125, DN 150, DN 200, DN 250, DN 300 (2" … 12") |
Обозначение при заказе
| 7ME 3300 | – | ХХ | X | Х | 0 | – | X | X | Х | X | |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
1
| DN | Установка
Qn (м3/ч) |
|
| 50 (2") | 10 | 1 А |
| 50 (2") | 26 | 1 B |
| 50 (2“) | 60 | 1 D |
| 65 (2½“) | 15 | 1 E |
| 65 (2½") | 42 | 1 F |
| 65 (2½") | 100 | 1 H |
| 80 (3") | 20 | 1 J |
| 80 (3") | 60 | 1 K |
| 80 (3") | 150 | 1M |
| 100 (4") | 36 | 1 N |
| 100 (4") | 100 | 1 P |
| 100 (4") | 230 | 1 R |
| 125 (5") | 50 | 1 S |
| 125 (5") | 150 | 1 T |
| 125 (5") | 360 | 1 V |
| 150 (6") | 80 | 2 А |
| 150 (6") | 220 | 2 B |
| 150 (6") | 500 | 2 D |
| 200 (8") | 120 | 2 E |
| 200 (8") | 380 | 2 F |
| 200 (8") | 900 | 2 H |
| 250 (10") | 200 | 2 J |
| 250 (10") | 600 | 2 K |
| 250 (10") | 1400 | 2M |
| 300 (12") | 300 | 2 N |
| 300 (12") | 850 | 2 P |
| 300 (12") | 2200 | 2 R |
2 - Нормы и номинальные значения для фланцев (Все размеры не доступны для всех номинальных давлений)
EN 10921
| PN 10 (DN 200 ... 300 (8" ... 12")) | B |
| PN 16 (DN 80 ... 300 (3" ... 12")) | C |
| PN 40 (DN 50 ... 300 (2" ... 12")) | E |
| класс 150 (DN 50 ... 300 (2" ... 12")) | H |
| класс 300 (DN 50 ... 300 (2" ... 12" )) | J |
3 - Тип датчика (допуск) и монтаж измерительного преобразователя
| Стандарт IP67, измерительный преобразователь с раздельной установкой | 1 |
| IP67, версия Ex (ATEX), измерительный преобразователь с раздельной установкой (версия Ex) | 3 |
4 - Кабельные вводы в FUS060 и SONO 3300
| Кабельные вводы M20 для датчика и измерительного преобразователя M25/20/16 x 1,5 | 1 |
5 - Версия измерительного преобразователя SITRANS FUS060
| IP65 (NEMA 4), 120/230 В перем. тока | N |
| IP65 (NEMA 4), 24 В перем./пост. тока | P |
| IP65 (NEMA 4), 24 В перем./пост. тока, версия Ex (ATEX) | Q |
6 - Выходной модуль FUS060
| HART, 4 ... 20 мА, один импульсный выход, один релейный | B |
| HART, версия Ex, 4 ... 20 мА, один импульсный выход, один релейный | C |
| PROFIBUS PA, один импульсный/частотный выход | D |
7
| 4 x 3 м, макс. 70 °C (158 °F), единственный вариант для Ex i | 0 |
| 4 x 15 м, макс. 70 °C (158 °F) | 1 |
| 4 x 30 м, высокотемп. макс. 200 °C (392 °F) | 2 |
| 4 x 30 м, макс. 70 °C (158 °F) | 3 |
| 4 x 60 м, макс. 70 °C (158 °F) | 4 |
| 4 x 90 м, макс. 70 °C (158 °F) | 5 |
| 4 x 120 м, макс. 70 °C (158 °F) | 6 |
| 4 x 3 м, высокотемп. макс. 200 °C (392 °F), единственный вариант для Ex i | 7 |
| 4 x 15 м, высокотемп. макс. 200 °C (392 °F) | 8 |
