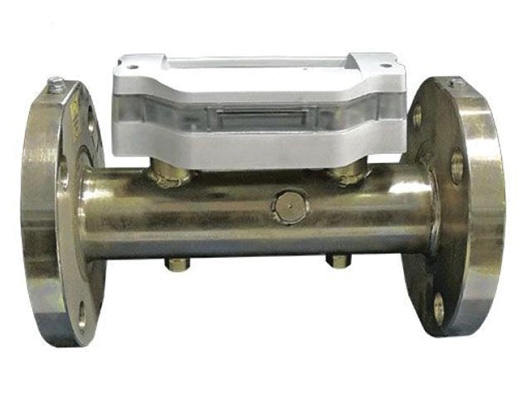

Диапазоны измеряемых значений расхода
Наименование | Ду, мм | Характерные точки измерения расхода, м³/ч* | Вес импульса, л./имп. | ||||
---|---|---|---|---|---|---|---|
Qmin | Qt2 | Qt1 | Qnom | Qmax | |||
КАРАТ-РС-20 | 20 | 0,02 | 0,05 | 0,08 | 4,0 | 8,1 | 1** |
КАРАТ-РС-32 | 32 | 0,07 | 0,13 | 0,2 | 10,0 | 20,0 | 1 |
КАРАТ-РС-50 (М) | 50 | 0,16 | 0,35 | 0,5 | 25,0 | 50,0 | 10 |
КАРАТ-РС-80 | 80 | 0,4 | 0,9 | 1,5 | 75,0 | 150,0 | 10 |
КАРАТ-РС-100 | 100 | 0,63 | 1,50 | 2,4 | 120,0 | 240,0 | 10 |
* — Минимальные (Qmin), переходные (Qt) и максимальные расходы (Qmax).
** — По заказу, при производстве расходомера может устанавливаться вес импульса равный 0,1 л./имп.
Технические характеристики
Характеристика | Значение характеристики |
---|---|
Параметры измеряемой среды | |
Температура, °С | от +1 до +150 |
Максимальное рабочее давление, МПа | 1,6 |
Плотность, кг/м3 | 700–1200 |
Содержание твердых и гаообразных веществ, % от объема, не более | 1 |
Метрологические характеристики | |
Пределы допускаемой относительной погрешности при измерении расхода в диапазоне от Qt1 до Qmax, % | ±1,0 |
Пределы допускаемой относительной погрешности при измерении расхода в диапазоне от Qt2 до Qt1, % | ±2,0 |
Пределы допускаемой относительной погрешности при измерении расхода в диапазоне от Qmin до Qt2, % | не нормируется |
Характеристики окружающей среды | |
Температура окружающего воздуха, °С | от +1 до +60 |
Относительная влажность при температуре 35 °С, %, не более | 80 |
Атмосферное давление, кПа | от 84 до 106,7 |
Показатели надежности | |
Средняя наработка на отказ, часов | 50 000 |
Средний срок службы, лет | 12 |
Гарантийный срок эксплуатации, лет | 4 |
Интервал между поверками, лет | 4 |
Класс защиты по ГОСТ 14254 | IP65 |
Питание | |
Питание автономное — литиевая батарея, В | 3,6 |
Ресурс батареи, лет непрерывной работы, не менее | 4 |
Габаритные и установочные размеры
Наименование | Ду | H2 | L2 резьбовое | L1 фланцевое | H1 полная высота | S ширина прибора |
---|---|---|---|---|---|---|
КАРАТ-РС-20 | 20 | 103 | 175 | 150 | 85 | |
КАРАТ-РС-32 | 32 | 103 | 175 | 150 | 85 | |
КАРАТ-РС-50 (М) | 50 | 110 | 250 | 200 | 170 | |
КАРАТ-РС-80 | 80 | 125 | 250 | 225 | 200 | |
КАРАТ-РС-100 | 100 | 137 | 350 | 275 | 215 |
Обозначение при заказе
КАРАТ | – | РС | – | ХХ(М) | – | 150 | – | Х | – | О | – | А |
1 | 2 | 3 | 4 | 5 | 6 | 7 |
Где:
1 – Наименование расходомера − КАРАТ.
2 – Модификация расходомера − РС.
3 – Типоразмер расходомера (Ду), мм – 20, 32, 50, 50М, 80:
- 50М – на входе прибора установлено УПП. Прибор предназначен для работы в прямом потоке.
4 – Температура измеряемой среды: от 1 до 150 °С.
5 – Исполнение электронного блока расходомера – П, ПН:
- П – прибор с индикацией, ЭБ в пластиковом корпусе;
- ПН – прибор без индикации, ЭБ в пластиковом корпусе.
6 – Коммуникационное исполнение расходомера – О:
- О – числоимпульсный выход. В приборе установлены два гальванически изолированных числоимпульсных выхода.
7 – Питание расходомера – А:
А − встроенный источник постоянного тока.
