Ультразвуковой расходомер SONOKIT

SONOKIT это ультразвуковой расходомер на базе времени распространения сигнала для дооснащения существующих трубопроводов.
Комплект для дооснащения содержит все необходимые компоненты и специальный инструмент для установки в качестве одно- или двухтрекового расходомера.
Цена по запросу
В корзину
Быстрый заказ Задать вопрос

Технические характеристики

  • Экономичное решение — содержит все необходимые компоненты для установки
  • Простая установка SONOKIT в трубопроводы размеров от DN 200 до DN 4000 (от 8" до 160"), одноканальный от DN 100 до DN 2400 (от 4" до 96").
  • Нет необходимости в установке байпаса — выдерживаются давления до 40 бар (580 фунт/кв. дюйм) и температуры окружающей среды от -20 °C до +200 °C (от -4 °F до +392 °F)
  • Высокая точность — чем больше труба, тем меньше погрешность получаемого результата
  • Монолитная конструкция без подвижных частей, не требует обслуживания, без препятствий
  • SONOKIT поставляется с преобразователями в корпусе с классом защиты IP68
  • Поставляется в исполнении с прочным корпусом, который может быть погружен в среду и выдерживает постоянный поток
  • Встраиваемые в линию преобразователи обеспечивают превосходную точность и производительность
  • Автоматический расчет коэффициента калибровки при вводе данных о трубопроводе в измерительный преобразователь
  • Версии измерительного преобразователя FUS060 с интерфейсами HART или PROFIBUS PA
  • Измерительный преобразователь FUS080 с питанием от сети или от аккумуляторной батареи

Конструкция

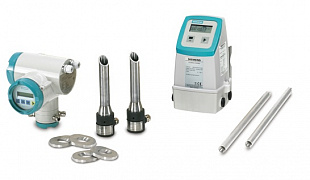

Контейнер для SONOKIT содержит все необходимые детали для установки ультразвукового расходомера на существующие трубы в зависимости от выбранных при заказе вариантов:

  • Бумагу для оборачивания вокруг труб для выравнивания датчиков
  • Инструменты для монтажа преобразователя
  • Монтажные пластины, держатели преобразователя и преобразователи SONO 3200
  • Кабели преобразователя
  • Измерительный преобразователь SITRANS FUS060 или FUS080 для настенного монтажа
  • По отдельному запросу поставляется четырехканальная версия

Обозначение при заказе

7ME 3210 ХХ X Х X X X Х X XXX
1 2 3 4 5 6 7 8

1

DN

Установка

Qn (м3/ч)




100 (4") 100 1 P
125 (5") 150 1 T
150 (6") 220 2 B
200 (8") 380 2 F
250 (10") 600 2 K
300 (12") 850 2 P
350 (14") 1000 2 T
400 (16") 1300 3 B
450 (18") 1700 3 F
500 (20") 2200 3 K
550 (22") 2600 3 P
600 (24") 3200 3 T
650 (26") 3600 4 B
700 (28") 4200 4 F
750 (30") 4800 4 K
800 (32") 5500 4 P
900 (36") 7500 5 B
1000 (40") 9000 5 K
1100 (44") 10000 5 P
1200 (48") 13200 5 T
Только для FUS060
1300 (52") 14000 6 А
1400 (56") 16800 6 C
1500 (60") 19000 6 E
1600 (64") 22800 6 G
1700 (68") 25000 6 J
1800 (72") 27600 6 L
1900 (76") 31000 6N
2000 (80") 36000 6Q
2100 (84") 37000 6S
2200 (88") 42000 6U
2300 (92") 45000 6W
2400 (96") 51000

2 - Метод установки

Пустая труба (вкл. держатель преобразователя и монтажные пластины). Выравнивающие шпильки и инструменты заказываются в качестве аксессуаров А
Врезка без остановки процесса, монтаж под давлением (монтажные пластины не включены). Специальные средства для монтажа заказываются отдельно B
SONOKIT для монтажной ленты (DN 200 ... DN 1800) (держатель преобразователя и монтажные пластины не включены, монтажная лента заказывается отдельно) C

3 - Держатель преобразователя

Нет (для монтажной ленты) 0
Углеродистая сталь, длина = 160 мм, монтажные пластины из углеродистой стали 1
Нержавеющая сталь, длина = 160 мм, монтажные пластины из нержавеющей стали 2
Нержавеющая сталь, длина = 230 мм, для бетонной трубы (DN 600 ... DN 2400) 3

4 - Типы преобразователя и допуск

IP67 (NEMA 4X/6), корпус PA, PN 40, уплотнительное кольцо, 100 °C (212 °F), без допуска 1
IP68, корпус из нерж. стали, PN 40, уплотнительное кольцо, 180 °C (356 °F), одобрение Ex d ATEX (только со стандартным FUS060) 2
Корпус IP68 PA, набор для заливки Sylgard, PN 40, уплотнительное кольцо, 100 °C (212 °F), без допуска 3
Корпус IP68 из нержавеющей стали, набор для заливки Sylgard, PN 40, уплотнительное кольцо, 200 °C (392 °F), без допуска 4
Корпус из нержавеющей стали IP67 SS, PN 40, уплотнительное кольцо, 190 °C (374 °F), тип Ex i, допуск ATEX (только с FUS060 Ex) 5

5 - Кабельные вводы

Кабельные вводы M20 для преобразователей и M25/20/16 x 1.5 для измерительного преобразователя (FUS080 только M20) 1
Кабельные вводы ½" NPT для преобразователей и измерительного преобразователя (только с FUS060) 2

6 - Версия измерительного преобразователя SITRANS FUS060 (только DN 100 ... 2400 (4" ... 96")

IP65 (NEMA 4), 120/230 В перем. тока N
IP65 (NEMA 4), 24 В перем./пост. тока P
IP65 (NEMA 4), 24 В перем./пост. тока, версия Ex Q

6 - Версия измерительного преобразователя SITRANS FUS080

(только DN 100 ... 1200 (4" ... 48"))

Программное обеспечение PDM и адаптер IrDA для изменения настроек заказываются отдельно, см. аксессуары FUS080.

IP67/NEMA 4X/6 115 ... 230 В перем. тока U
IP67/NEMA 4X/6 3.6 В, версия с аккумуляторной батареей, вкл. двойную батарею V
IP67/NEMA 4X/6 115 ... 230 В перем. тока, вкл. одинарную аккумуляторную батарею 3,6 В для резервного питания W
IP67/NEMA 4X/6 3.6 В, версия с аккумуляторной батареей, (батарея не входит в состав поставки) X

7 - Выходной модуль измерительного преобразователя

Измерительный преобразователь
Импульсный выход и (или) выход сигнализации (стандартный для FUS080) А
Измерительный преобразователь
HART, один импульсный, один релейный выход B
HART Ex, один импульсный, один релейный выход C
PROFIBUS PA, один импульсный/частотный выход D

8 - Коаксиальные кабели преобразователя [только с FUS080, кабели 15 и 30 м, 70°C (158 °F)]

2 x 3 м, макс. 70 °C (158 °F), единственный вариант для Ex i 0
2 x 15 м, макс. 70 °C (158 °F) 1
2 x 30 м, высокотемп. макс. 200 °C (392 °F) 2
2 x 30 м, макс. 70 °C (158 °F) 3
2 x 60 м, макс. 70 °C (158 °F) 4
2 x 90 м, макс. 70 °C (158 °F) 5
2 x 120 м, макс. 70 °C (158 °F) 6
2 x 3 м, высокотемп. макс. 200 °C (392 °F) единственный вариант для Ex i 7
2 x 15 м, высокотемп. макс. 200 °C (392 °F) 8

Специальная версия (добавьте код заказа):

Без кабеля для преобразователя, длина кабеля 2 x 3 м, единственный вариант для Ex i 9 R 0 A
Без кабеля для преобразователя, длина кабеля 2 x 15 м 9 R 0 B
Без кабеля для преобразователя, длина кабеля 2 x 30 м 9 R 0 C
Без кабеля для преобразователя, длина кабеля 2 x 60 м 9 R 0 D
Без кабеля для преобразователя, длина кабеля 2 x 90 м 9 R 0 E
Без кабеля для преобразователя, длина кабеля 2 x 120 м 9 R 0 F
