Комплект платиновых термометров включает в себя несколько преобразователей. Они необходимы для снижения возможной систематической погрешности при учете разности температур. Два термометра подбираются по заданным параметрам так, чтобы показания между ними были практически идентичными.
ТСП используют для замеров характерные изменения так называемого электрического сопротивления. Для этого в них предусмотрен специальный чувствительный элемент, который и является индикатором температуры.
Платиновый термометр сопротивления подходит для работы с веществами следующего характера:
- Жидкости;
- Газообразные элементы;
- Сыпучие и порошкообразные материалы.
Несмотря на высокую точность подбора термометров в разности температур все же может возникать некоторая погрешность, величина которой зависит от класса точности прибора. Всего их различают два: первый и второй.
Преимущества

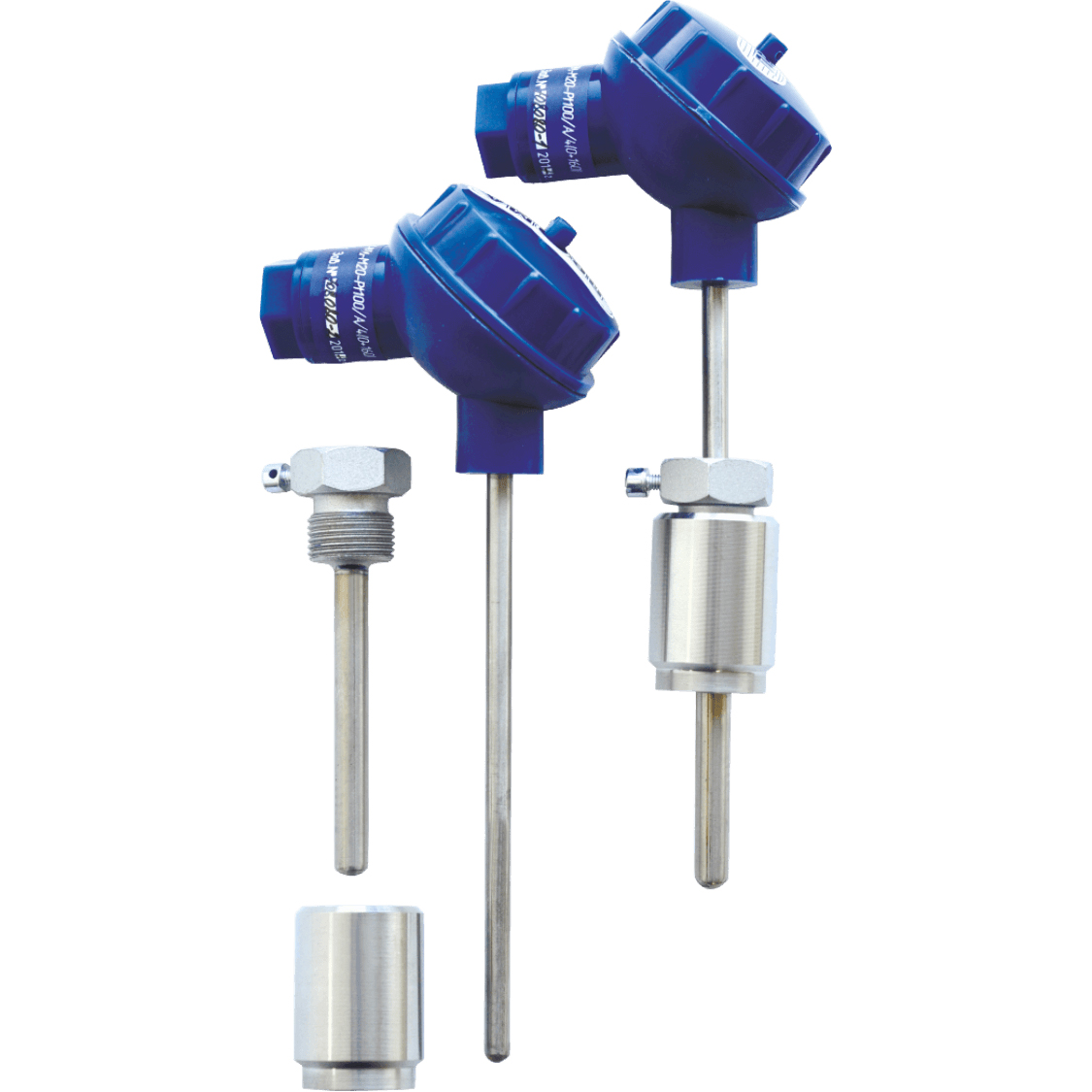

Приборы подобного типа отличаются хорошей устойчивостью к воздействиям внешних факторов. Они отлично противостоят давлению, механическим повреждениям и прочим влияниям. Комплект платиновых термометров сопротивления может включать в себя более пары ТСП, а также защитные гильзы и передвижные штуцера с медной прокладкой. Вне зависимости от точной комплектации приборы соответствуют всем требованиям ГОСТа и подтверждением тому является паспорт и свидетельство о прохождении первичной проверки.
Модификации
| Описание модификации | Обозначение при заказе |
|---|---|
| Термопреобразователи сопротивления ТСП-К | ТСП-К-101 Г (+3…+150 °C) (ГЛАДКАЯ D=6; ПЛАСТИКОВЫЙ КОРПУС) |
| Термопреобразователи сопротивления ТСП-101 | Термопреобразователь ТСП-101 |
| Термопреобразователи сопротивления ТСП-102 | Термопреобразователь ТСП-102 |
| Термопреобразователи сопротивления ТСП-103 | Термопреобразователь ТСП-103 |
Основные технические характеристики
| Тип чувствительного элемента | Платиновый (Pt) |
| Номинальная статическая характеристика (НСХ) | Pt 100, Pt 500, Pt 1000 |
| Температурный коэффициент α, °С-1 | 0,00385 |
|
Максимальный измерительный ток, мА, при сопротивлении: |
|
| 100 Ом | 1 |
| 500 Ом | 0,7 |
| 1000 Ом | 0,3 |
| Класс допуска по ГОСТ 6651-2009 | АА, А или В |
|
Допуск по ГОСТ 6651-2009, °С : |
|
| – для АА | ± (0,1 + 0,0017|t|) |
| – для А | ± (0,15 + 0,002 |t|) |
| – для В | ± (0,3 + 0,005 |t|) |
|
Предел допускаемой относительной погрешности измерения разности температур Δt в диапазоне от Δt min до 150 ºС (только для модели ТСП-К) |
± (0,25 + 1,5Δtmin/ Δt) |
| ± (0,5 + 3Δtmin/ Δt) | |
| Рабочий диапазон измеряемых температур, ºС: — для ТСП-К | от +3 до +150 |
| Минимальная измеряемая разность температуры для модели ТСП-К, Δt min. ,ºС | 3 |
| Электрическое сопротивление изоляции при температуре (25±10)°С и относительной влажности (45- 80)%, МОм, не менее | 100 |
| Ток утечки, мА, не более | 5 |
| Время термической реакции, не более, с | 60 |
| Схема соединения чувствительного элемента | 2-х проводная, 4-х проводная |
| Степень защиты | IP65 или IP54 |
| Рабочее давление, МПа, не более | 0,01 или 1,6 |
| Средний срок службы лет, не менее | 10 |
| Длина монтажной части, L, не более, м | 60, 80, 100, 120, 160, 200 |
| Габаритные размеры коммутационной головки, не более, мм: | 85х60х36 |
|
модель ТСП-102, ТСП-103 |
|
| модели ТСП и ТСП-К-101 с монтажной гайкой | 80х58х125 |
| модели ТСП и ТСП-К-101 без монтажной гайки | 80х58х64 |
| Масса, кг, не более | 0,6 |
|
Условия эксплуатации: |
|
| — температура окружающего воздуха, ºС | от -50 до +70 |
| — относительная влажность окружающего воздуха, при 35 ºС и ниже | 80% |
| Межповерочный интервал, лет | 4 |
Типы исполнения ТСП и ТСП-К
| Условное обозначение НСХ ЧЭ | Диапазон измерений, ºС | ||||
|---|---|---|---|---|---|
| Термопреобразователи сопротивления по ГОСТ 6651-2009 | |||||
| ТСП-101 | ТСП-К | ТСП-102 | ТСП-103 | ||
| Pt 100 (α=0,00385 °С-1 ) | от -50 до 200 | от -50 до 400 | от 3 до 150 | от -50 до 50 | от -50 до 150 |
| Pt 500 (α=0,00385 °С-1 ) | от -50 до 200 | от -50 до 400 | от 3 до 150 | от -50 до 50 | от -50 до 150 |
| Pt 1000 (α=0,00385 °С-1 ) | от -50 до 200 | от -50 до 400 | от 3 до 150 | от -50 до 50 | от -50 до 150 |
