| Тип и вид исполнения | Материал | Степень защиты от пыли и влаги | Диапазон измеряемых температур [°С] | Диапазон измеряемой разности температур [°С] | Показатель тепловой инерции [сек] | Условное давление [Мпа] | |
|---|---|---|---|---|---|---|---|
| Защитная арматура | Головка | ||||||

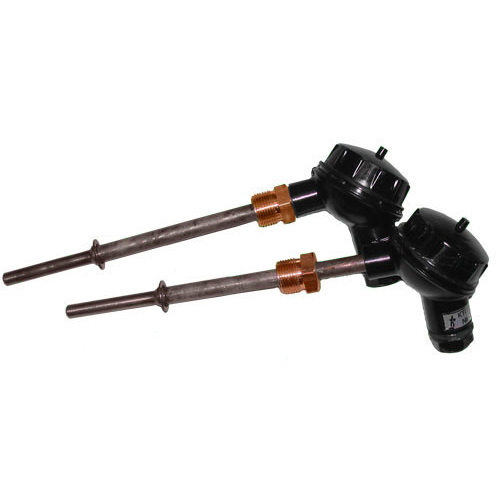

| КТПТР-06 | сталь 12Х18Н10Т | полиамид | IP65 | 0 … 130 (L < 60мм) |
0 … 130 (L < 60мм) |
5 | 6,3 |
| 0 … 180 (L > 60мм) |
0 … 180 (L > 60мм) |
||||||
Базовые варианты исполнения
| Тип и вид исполнения | НСХ | Класс термометров | Класс комплекта | Диаметр монтажной части d, [мм] | Длина монтажной части L, [мм] |
|---|---|---|---|---|---|
| КТПТР-06 | 100П, Pt100, Pt500, Pt1000 | АА | 1 | 4 | 35, 45, 60, 80, 110, 140 |
| А | 2 | ||||
| КТПТР-06 | 500П | АА | 1 | 4 | 110, 140 |
| А | 2 |
Примечание
1) с комплектами КТПТР-06 применяются защитные гильзы ГЗ-6,3-4-L с внешней резьбой М20х1,5 или ГЗ-6,3-4-L(G1/2”) с внешней резьбой 1/2”;
2) количество термометров, входящих в состав комплекта может быть увеличено по согласованию с Заказчиком;
3) масса термометров комплекта от 0,17 до 0,19 кг в зависимости от длины;
4) минимальная глубина погружения термометров:
- не менее длины монтажной части при ее длине до 110 мм;
- 110 мм для длины монтажной части 110-140 мм;
5) длина монтажной части термометров комплекта и гильз к ним может быть по согласованию иной, но не менее 100 мм для НСХ 500П и 35 мм для остальных НСХ.
Примеры записи при заказе:
