Номинальная статическая характеристика ТС комплекта по ГОСТ 6651 Pt100, 100П, Pt500, Pt1000. Температурный коэффициент термопреобразователя сопротивления α, °С-1:=0,00385; 0,00391.
| Верхний предел температурного диапазона, °С | 105; 160; |
|---|---|
| Нижний предел температурного диапазона, °С | 0; |
| Диапазон измеряемых разностей температур, °С | Δtmin…100; Δtmin…150; |
| Нижний предел диапазона разности температур, Δtmin,°С | 2 или 3; |
Предел допускаемого отклонения ТС комплекта от номинальной статической характеристики, °С
- для ТС класса А - ± (0,15 + 0,002t);
- для ТС класса В - ± (0,3 + 0,005t);
Пример условного обозначения комплекта ТС при заказе:

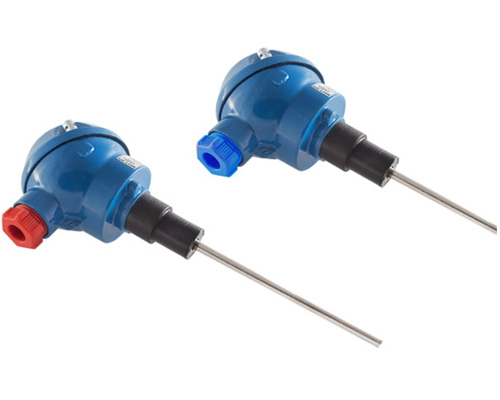

Комплект термопреобразователей сопротивления КТСП – Н
КТСП – Н 3. 2. 03. 13. 4. 3. 3 ТУ РБ 300044107.008 - 2002;
Означает: Комплект подобран из ТС, внешний вид рисунок Б.3 корпус угловой (код 3), диаметр монтажной части 8 мм (код 2), длина монтажной части 80 мм (код 03), крепление – штуцер подвижный М20Х1.5 (код 13), НСХ Pt100 В (код 4), четырех проводная схема подключения (код 3), нижний предел диапазона разности температур Δ tmin 3°С (код 3).
Схема составления условного обозначения комплектов
| КТСП-Н | 1 | 2 | 3 | 4 | 5 | 6 | 7 | / | 8 |
1

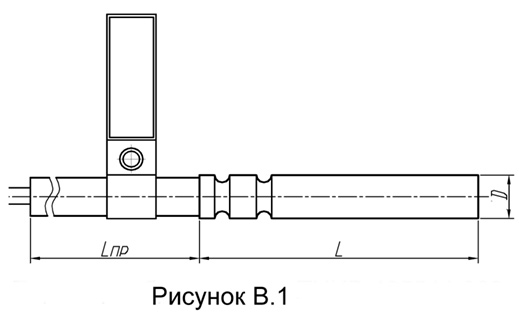

| Исполнение | Рисунок В.1 | Рисунок В.3 Корпус прямой |
Рисунок В.3 Корпус угловой |

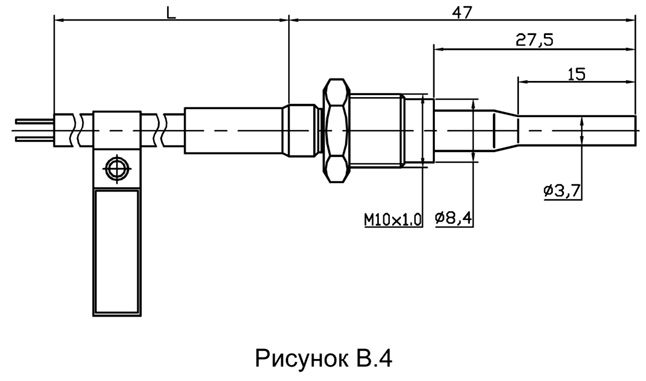

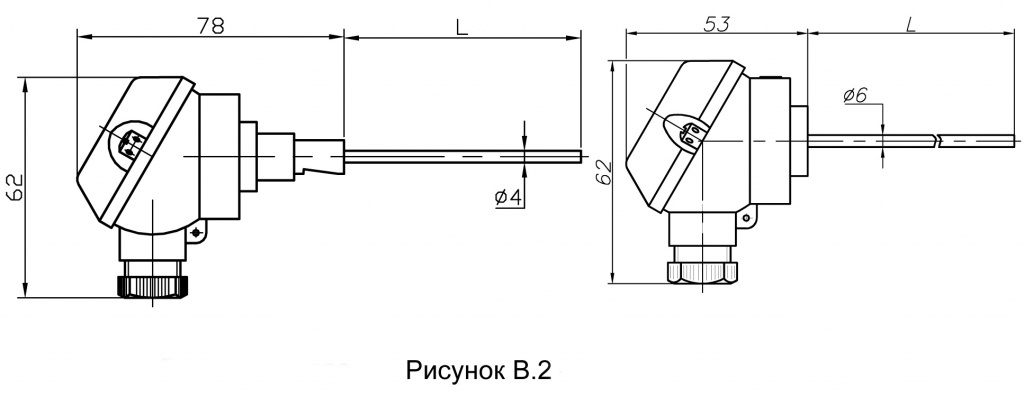

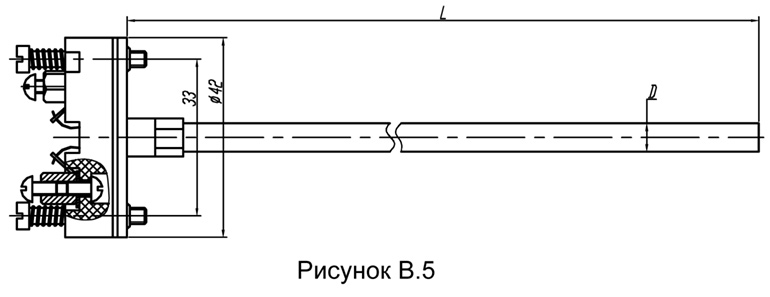

Рисунок В.2 | Рисунок В.4 | Рисунок В.5 |
|---|---|---|---|---|---|---|
| Обозначение | 1 | 2 | 3 | 5 | 6 | 7 |
2
| Диаметр монтажной части, D мм | 4 | 6 | 8 | 10 | 3 | 5 | 7 |
|---|---|---|---|---|---|---|---|
| Обозначение | 0 | 1 | 2 | 3 | 4 | 5 | 6 |
3
| Длина монтажной части, L мм | 27,5 | 50 | 60 | 80 | 100 | 120 | 160 | 200 | 250 | 45 | 320 | 500 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Обозначение | 00 | 01 | 02 | 03 | 04 | 05 | 06 | 07 | 08 | 09 | 10 | 12 |
4
| Крепление | По месту | Штуцер подвижный | Гайка | Штуцер неподвижный | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| М10х1 | М16х1.5 | М20х1.5 | М10х1 | М16х1.5 | М20х1.5 | М10х1 | М16х1.5 | М20х1.5 | ||
| Обозначение | 00 | 11 | 01 | 02 | 12 | 06 | 07 | 13 | 14 | 15 |
5
| НСХ ТС комплекта, класс допуска | Pt100,А | Pt100,В | Pt500,А | Pt500,В | Pt1000,А | Pt1000,В | 100П,А | 100П,В | |
|---|---|---|---|---|---|---|---|---|---|
| Обозначение | 3 | 4 | 6 | 7 | 9 | 10 | 21 | 22 | |
6
| Схема электрических соединений | Двух проводная | Четырех проводная |
|---|---|---|
| Обозначение | 1 | 3 |
7
| Нижний предел диапазона разности температур Δ tmin,°С и предел допускаемой относительной погрешности измерения разности температур (класс) | Δtmin =2 °С Класс 1 |
Δtmin =2 °С Класс 2 |
Δtmin =3 °С Класс 1 |
Δtmin =3 °С Класс 2 |
| Обозначение | 2 | 22 | 3 | 32 |
8
| Длина кабеля, м | Задается потребителем при заказе |
