ЭФФЕКТИВНОСТЬ РАБОТЫ
Шламоотделитель магнитный «ТЭМ-ШМ» — это основной фильтрующий элемент в системе теплоснабжения защищающий от нерасворимых примесей.
Преимущества:
- надежность и простота в эксплуатации;
- продолжительность рабочего цикла;
- отсутствие затрат на электроэнергию и реагенты;
- 100% магнитно-механическая фильтрация и очистка жидкости, путем магнитной обработки;
- медленный рост перепада давления по мере загрязнения сетчатого фильтра;
- предотвращение образования котельного камня и торможение коррозионных процессов, путем магнитной обработки;
- фильтрация и очистка от шлама и ржавчины в 2 раза эффективнее по сравлению с обычными грязевиками, что соответственно увеличивает эксплуатационный срок службы котлов, насосов, теплообменников и другого оборудования; грязевиками;
- бесперебойная работа на протяжении длительного срока эксплуатации.
УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ
Последовательный цикл очистки: инерционно-седиментационный, магнитный и фильтрационный. При входе в аппарат скорость и направление потока изменяются и наиболее крупные загрязнения под действием силы тяжести оседают в нижнюю часть корпуса-шламовую камеру. Далее вода проходит по лабиринту, организованному специальными перегородками, на которых закреплены ферромагниты, улавливающие загрязнения с размером частиц от 0,5 мкм и более, обладающие парамагнитными свойствами или приобретающими их в магнитном поле. По мере накопления на магнитах эти загрязнения, не смываясь потоком воды, медленно сползают в шламовую камеру и при необходимости удаляются через дренажный патрубок. Загрязнения, не обладающие магнитными свойствами, задерживаются сетчатым фильтром, расположенным внутри корпуса перед выходным патрубком.

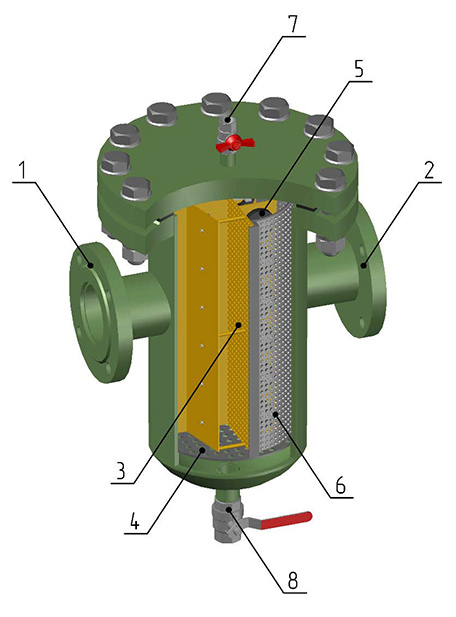

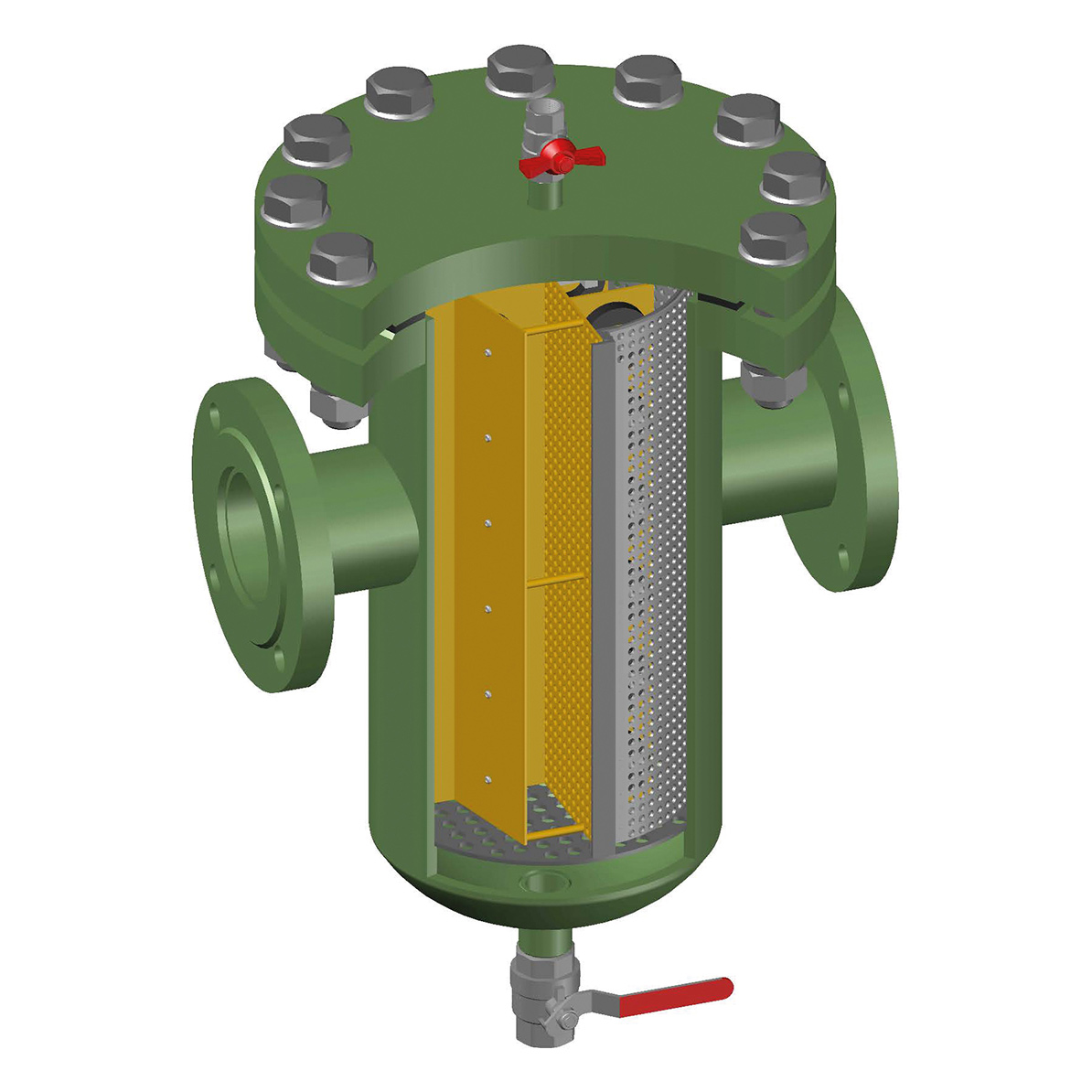

Шламоотделитель магнитный «ТЭМ-ШМ» состоит из цилиндрического корпуса с входным (1) и выходным (2) патрубками. Внутри корпуса размещается съемная система (3) из коррозионностойкого материала с ферритовой магнитной системой (5) и сетка шламовой камеры (4). Выходной патрубок перекрыт изнутри съемным сетчатым фильтром (6). Шламоотделитель магнитный «ТЭМ-ШМ» оборудован воздушником (7) и дренажным патрубком (8), с установленной на них запорной арматурой.
Благодаря решениям, применяемых в «ТЭМ-ШМ», до 95% от общего количества загрязнений перехватывается до сетчатого фильтра, тем самым увеличивается его рабочий цикл и временной период между очистками.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Расчетные параметры и материалы изготовления:
- рабочее давление: до 1,6 МПа;
- рабочая среда: вода;
- максимальная рабочая температура до 150 ºС;
- размер ячейки сетки 1x1 мм (возможно исполнение с ячейкой до 3x3 мм);
- корпус фильтра, фланцы (ГОСТ 33259-2015 PN - 1,6 МПа) –сталь 20. cm3. 09Г2С;
- корпус магнитной системы и фильтрующих элементов – 12X18H10T;
- магнитная система – ферритовая.

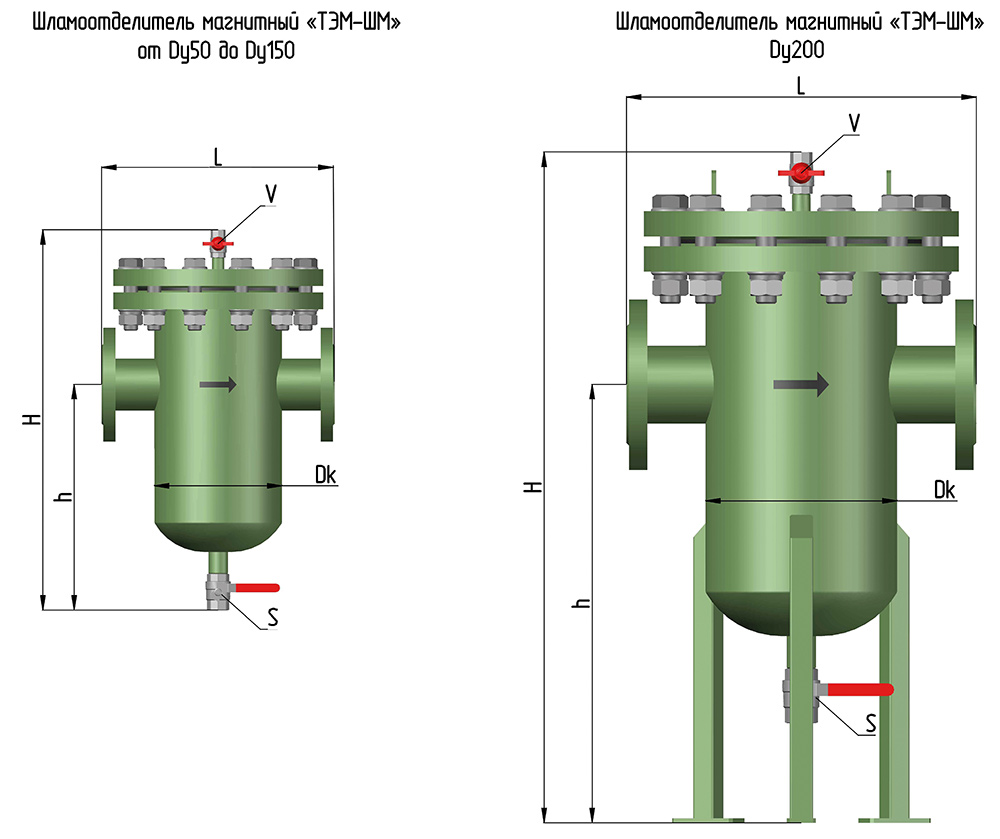

| Размеры, мм | Q, м/ч | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Наименование | DN | D | H | h | L | V | S | Масса, кг | мин. | макс. |
| ТЭМ-ШМ-50 | 50 | 219 | 550 | 320 | 400 | 1/2" | 1" | 50 | 5 | 12 |
| ТЭМ-ШМ-65 | 65 | 219 | 600 | 360 | 400 | 55 | 7 | 14 | ||
| ТЭМ-ШМ-80 | 80 | 219 | 650 | 400 | 400 | 60 | 10 | 20 | ||
| ТЭМ-ШМ-100 | 100 | 273 | 750 | 450 | 520 | 1 1/4" | 90 | 13 | 28 | |
| ТЭМ-ШМ-125 | 125 | 273 | 900 | 550 | 520 | 120 | 22 | 44 | ||
| ТЭМ-ШМ-150 | 150 | 325 | 1350 | 930 | 600 | 2" | 150 | 35 | 70 | |
| ТЭМ-ШМ-200 | 200 | 426 | 1500 | 970 | 700 | 230 | 60 | 128 | ||
Размеры указаны для справок
