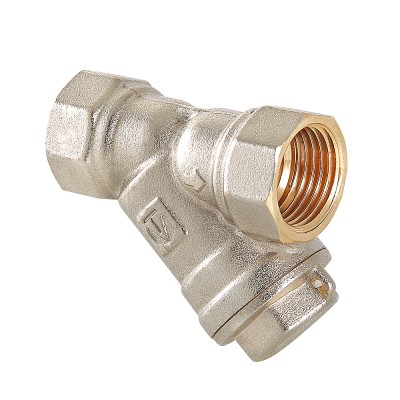

Фильтр механической очистки косого типа (VT.192.N). Может устанавливаться в горизонтальном и вертикальном (движение потока – сверху–вниз) положении. Корпус и пробка фильтров изготовлены горячим прессованием из латуни марки CW617N (европейский стандарт EN 12165) и никелированы. Между ними корпусом и пробкой, имеющей отверстие для пломбировки, предусмотрена тефлоновая уплотнительная прокладка.
Размер ячеек сетки фильтрующего элемента – 500, 800 и 1000 мкм, соответственно для моделей с Ду 1/2–1; 1 1/4–1 1/2 и 2".
Максимальное рабочее давление – 20 или 16 бар.
Максимальная рабочая температура фильтруемой среды – 150 °C.
Резьба присоединения – внутренняя.
Технические характеристики
| Характеристика | Ед. изм. | Значение характеристики по диаметрам | |||||
|---|---|---|---|---|---|---|---|
| 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | ||
| Рабочее давление | бар | 20 | 20 | 20 | 16 | 16 | 16 |
| Пробное давление | бар | 30 | 30 | 30 | 24 | 24 | 24 |
| Размер ячеи сетки | мкм | 500 | 500 | 500 | 800 | 800 | 1000 |
| Расстояние между центрами ячеек | мм | 1,1 | 1,1 | 1,1 | 1,4 | 1,4 | 1,6 |
| Количество ячеек на см2 | шт | 156 | 156 | 156 | 83 | 83 | 59 |
| Диапазон температур рабочей среды | ºС |
+5÷+150 |
|||||
| Транспарантность фильтроэлемента | % | 39 | 39 | 39 | 53 | 53 | 59 |
| Условная пропускная способность на чистом фильтре | м3/час | 3,15 | 5 | 9,9 | 15,5 | 24 | 28,5 |
| Номинальный расход на чистом фильтре | м3/час | 1,41 | 2,24 | 4,43 | 6,93 | 10,7 | 12,7 |
| Площадь поверхности фильтрации | см2 | 17,9 | 32,6 | 44,8 | 55,7 | 77,1 | 111 |
| Средний полный срок службы | лет |
30 |
|||||

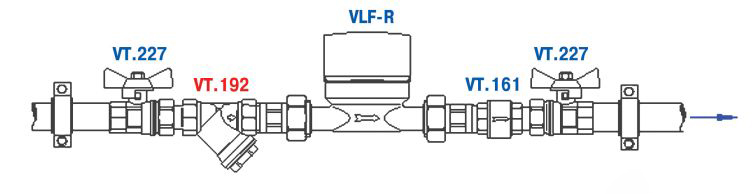

Пример применения:
Габаритные размеры VT.192
| L,мм | 54 | 69 | 89 | 98 | 111 | 135 |
|---|---|---|---|---|---|---|
| Н,мм | 40 | 50 | 64 | 69 | 78 | 90 |
| Вес,г | 131 | 246 | 416 | 590 | 839 | 1072 |
