Термостатические элементы серии RTR 7000

Термостатические элементы серии RTR 7000 —устройства автоматического регулирования температуры, предназначенные для комплектации радиаторных терморегуляторов типа RTR.

Радиаторный терморегулятор представляет собой пропорциональный регулятор температуры воздуха прямого действия с малой зоной пропорциональности, которыми в настоящее время оснащаются системы отопления зданий различного назначения.

Задать вопрос
КодНаименованиеЦена (без учета НДС)
000052243RTR 7094 Термост. эл-т с защит. кожухом 013G70941610.94В корзинуБыстрый заказ
000058029RTR 7092 термостатический элемент 013G70921653.9В корзинуБыстрый заказ
000054541RTR 7091 термостатический элемент 013G70911167.04В корзинуБыстрый заказ
000051196RTR 7090 термостатический элемент 013G70901073.96В корзинуБыстрый заказ
Цены на другие модификации см. в прайс-листе или уточняйте у менеджеров.

Терморегулятор RTR cостоит из двух частей:

  • универсального термостатического элемента серии RTR 7000;
  • регулирующего клапана с предварительной настройкой пропускной способности RTR-N (для двухтрубных систем отопления) или RTR-G (для однотрубной системы).

Программа производства термостатических элементов серии RTR 7000 включает:

  • RTR 7090 и RTR 7091 со встроенным температурным датчиком, защитой системы отопления от замерзания, диапазоном настройки температуры 5–26 °С, устройством для фиксирования и ограничения температурной настройки. В отличие от RTR 7090 термоэлемент RTR 7091 дополнительно имеет возможность настройки на 0 °С, обеспечивающую 100% перекрытие клапана терморегулятора (недопустимо использовать для перекрытия клапана при демонтаже радиатора в работающей системе, в этом случае следует применять защитную рукоятку 013G3300);

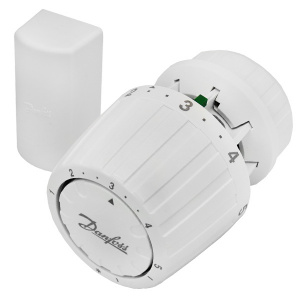

  • RTR 7092 — термоэлементы с выносным датчиком, защитой системы отопления от замерзания, диапазоном настройки температуры 5–26 °С, устройством для фиксирования и ограничения температурной настройки;
  • RTR 7094 — термоэлементы с кожухом, защищающим от несанкционированного вмешательства, встроенным датчиком, защитой от замерзания, диапазоном настройки температуры 5–26 °С, устройством для фиксирования и ограничения температурной настройки;
  • RTR 7096 — термоэлементы с кожухом, защищающим от несанкционированного вмешательства, выносным датчиком, защитой от замерзания, диапазоном настройки температуры 5–26 °С, устройством для фиксирования и ограничения температурной настройки.

RTR 7092 и RTR 7096 снабжены сверхтонкой капиллярной трубкой длиной 2 м, которая находится внутри корпуса выносного датчика, соединяя его с рабочим сильфоном термостатического элемента. В процессе монтажа трубка вытягивается на необходимую длину.

Термостатические элементы серии RTR 7000

Тип Описание модели Диапазон температурной настройки2), °С Длина капиллярной трубки, м Кодовый номер
RTR 7090 Со встроенным датчиком и защитой системы отопления от замерзания 5–26 013G7090
RTR 7092 То же, с выносным датчиком1) 5–26 0–2 013G7092
RTR 7091 Со встроенным датчиком и возможностью настройки на 0°С3) 0–26 013G7091
RTR 7094 Со встроенным датчиком и защитным кожухом 5–26 013G7094
RTR 7096 То же, с выносным датчиком1) 5–26 0–2 013G7096
RА 5062 Элемент дистанционного управления 8–28 2 013G5062
RА 5065 То же 8–28 5 013G5065
RА 5068 То же 8–28 8 013G5068
RA 5074 То же, с выносным датчиком1) 8–28 2 + 2 013G5074

1) Выносной датчик поставляется с капиллярной трубкой, полностью смотанной внутри коробки датчика. При монтаже датчика разматывают только необходимую часть трубки.

2) Температурная шкала отградуирована для Хр = 2 °С. Это означает, что клапан закрывается полностью, когда температура в помещении превысит температуру настройки на 2 °С.

3) Для герметичного перекрытия клапана при работающей под давлением системе и демонтажа отопительного прибора необходимо использовать латунную рукоятку (кодовый номер по каталогу 013G3300).

Дополнительные принадлежности

Изделие, описание Кодовый номер
Запорная рукоятка для герметичного перекрытия клапана RTR или RA (для демонтажа радиатора на работающей системе), латунь 013G3300
Штифты для ограничения температурной настройки RTR 7090/91/92 (10 шт.) 013G1246
Штифты для ограничения температурной настройки RTR 7094/96 (30 шт.) 013G1237
Фиксатор для предотвращения несанкционированного демонтажа термоэлемента RTR 7090/92 (20 шт.) 013G5245
Винты для предотвращения несанкционированного демонтажа термоэлемента RTR 7094/96 (50 шт.) 013G1232
Крышка для шкалы настройки термоэлемента RTR 7094/96 013G1672
Набор инструментов для монтажа и блокировки 013G1236
Угловой адаптер для термоэлементов серии RTR 7000 и RTRW 013G1350
