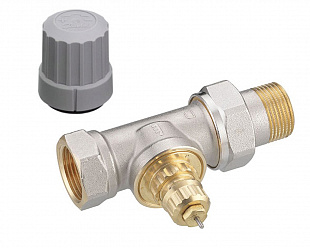

RA-G оснащен сальником, который может быть заменен без опорожнения системы отопления. Нажимной штифт в сальнике изготовлен из хромированной стали и не требует смазки в течение всего срока эксплуатации клапана.
Все исполнения клапанов RA-G сочетаются с любыми термостатическими элементами серии RA.
Клапаны RA-G поставляются с серыми (для их идентификации) защитными колпачками, которые не должны использоваться для перекрытия потока теплоносителя. Поэтому должна применяться специальная металлическая сервисная запорная рукоятка.
Технические характеристики клапана регулирующего типа RA-G
|
Тип |
RA-G 15 |
RA-G 20 |
RA-G 25 |
|
|
Материал корпуса |
Никелированный |
Никелированный |
Никелированный |
|
|
Модификация |
угловой прямой |
угловой прямой |
угловой прямой |
|
|
Размер резьбы штуцеров по стандарту ISQ 7-1,дюймы |
вход |
1/2 |
3/4 |
1 |
|
выход |
1/2 |
3/4 |
1 |
|
|
Пропускная способность kV1) , м3/ч, при относительном диапазоне в Хр, °С |
0,5 |
0,48 |
0,60 |
0,71 |
|
1,0 |
0,92 |
1,14 |
1,42 |
|
|
1,5 |
1,25 |
1,75 |
2,04 |
|
|
2,0 |
1,29 |
1,70 |
2,20 |
|
|
Максимальное давление |
Рабочие давление, бар |
10 |
||
|
Перепад давления, бар2) |
0,20 |
0,16 |
||
|
Испытательное давление, бар |
16 |
|||
|
Максимальная температура воды, °С |
120 |
|||
1) Значения kV соответствуют расходу теплоносителя G в м3/ч при заданном подъеме конуса клапана и перепаде давления на клапане ∆P в размере 1 бар. При использовании термостатических элементов дистанционным управлением относительный диапазон Хp следует увеличивать в 1,1 раза.
2) Клапан обеспечивает удовлетворительное регулирование при перепаде давления на нем ниже указанных значений. Во избежание шумообразования, рабочий перепада на клапане может быть уменьшен с помощью регуляторов перепада давления фирмы "Данфосс".
