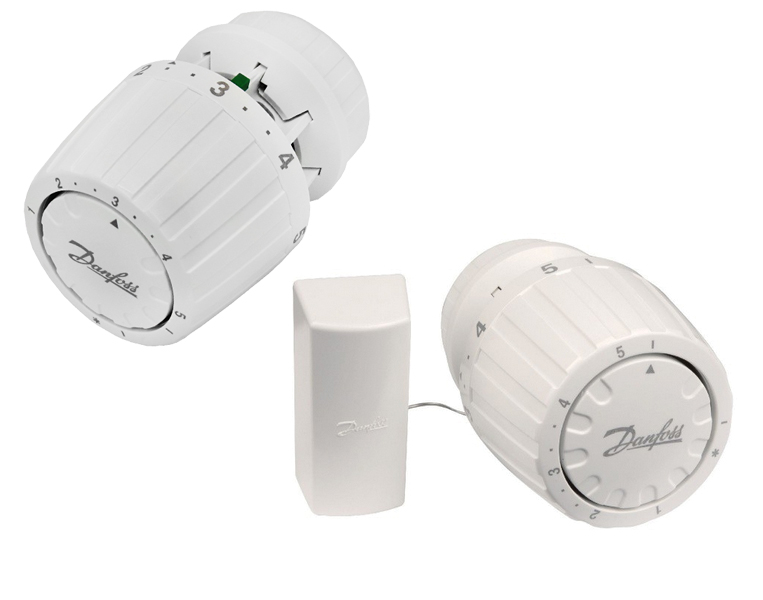

Терморегулятор RA cостоит из двух частей:
- универсального термостатического элемента серии RA 2000 - устройства автоматического регулирования температуры;
- регулирующего клапана с предварительной настройкой пропускной способности RA-N (для двухтрубных систем отопления) или RA-G (для однотрубной системы).
Программа производства термостатических элементов серии RA 2000 включает:
- RA 2994 и RA 2940 со встроенным температурным датчиком, защитой системы отопления от замерзания, диапазоном настройки температуры 5–26 °С, устройством для фиксирования и ограничения температурной настройки. В отличие от RA 2990 термоэлемент RA 2940 дополнительно имеет функцию, обеспечивающую 100% перекрытие клапана терморегулятора;
- RA 2992 — термоэлементы с выносным датчиком, защитой системы отопления от замерзания, диапазоном настройки температуры 5–26 °С, устройством для фиксирования и ограничения температурной настройки;
- RА 2920 — термоэлементы с кожухом, защищающим от несанкционированного вмешательства, встроенным датчиком, защитой от замерзания, диапазоном настройки температуры 5–26 °С, устройством для фиксирования и ограничения температурной настройки;
- RА 2922 — термоэлементы с кожухом, защищающим от несанкционированного вмешательства, выносным датчиком, защитой от замерзания, диапазоном настройки температуры 5–26 °С, устройством для фиксирования и ограничения температурной настройки.
RA 2992 и RA 2922 снабжены сверхтонкой капиллярной трубкой длиной 2 м, которая находится внутри корпуса выносного датчика, соединяя его с рабочим сильфоном термостатического элемента. В процессе монтажа трубка вытягивается на необходимую длину.
Серия RА 5060/5070 — ряд термоэлементов дистанционного управления с защитой системы отопления от замерзания, диапазоном настройки температуры 8–28 °С, устройством для фиксирования и ограничения температурной настройки:
- RА 5062 — с длиной капиллярной трубки 2 м;
- RА 5065 — с длиной капиллярной трубки 5 м;
- RА 5068 — с длиной капиллярной трубки 8 м;
- RА 5074 — с длиной капиллярной трубки 2 + 2 м.
Все термостатические элементы можно комбинировать с любыми регулирующими клапанами типа RA.
Клипсовое соединение обеспечивает простое и точное крепление термоэлемента на клапане.
Защитный кожух термоэлементов RA 2920 и RA 2922 предотвращает их несанкционированный демонтаж и перенастройку посторонними лицами.
Технические характеристики радиаторных терморегуляторов типа RA соответствуют европейским стандартам EN 215–1 и российскому ГОСТ 30815–2002.
|
Тип |
Описание модели |
Диапазон температурной настройки2), °С |
Длина капиллярной трубки, м |
|---|---|---|---|
|
RА 2994 |
Со встроенным датчиком и защитой системы отопления от замерзания |
5–26 |
— |
|
RА 2992 |
Со встроенным датчиком и защитой системы отопления от замерзания, с выносным датчиком1) |
5–26 |
0–2 |
|
RА 2940 |
Со встроенным датчиком и функцией 100% перекрытия клапана терморегулятора3) |
0–26 |
— |
|
RА 2920 |
Со встроенным датчиком и защитным кожухом |
5–26 |
— |
|
RА 2922 |
Со встроенным датчиком и защитным кожухом, с выносным датчиком1) |
5–26 |
0–2 |
|
RА 5062 |
Элемент дистанционного управления |
8–28 |
2 |
|
RА 5065 |
Элемент дистанционного управления |
8–28 |
5 |
|
RА 5068 |
Элемент дистанционного управления |
8–28 |
8 |
|
RA 5074 |
Элемент дистанционного управления, с выносным датчиком1) |
8–28 |
2 + 2 |
1) Выносной датчик поставляется с капиллярной трубкой, полностью смотанной внутри коробки датчика. При монтаже датчика разматывают только необходимую часть трубки.
2) Температурная шкала отградуирована для Хр = 2 °С. Это означает, что клапан закрывается полностью, когда температура в помещении превысит температуру настройки на 2 °С.
3) Для герметичного перекрытия клапана при работающей под давлением системе и демонтажа отопительного прибора необходимо использовать латунную рукоятку.
