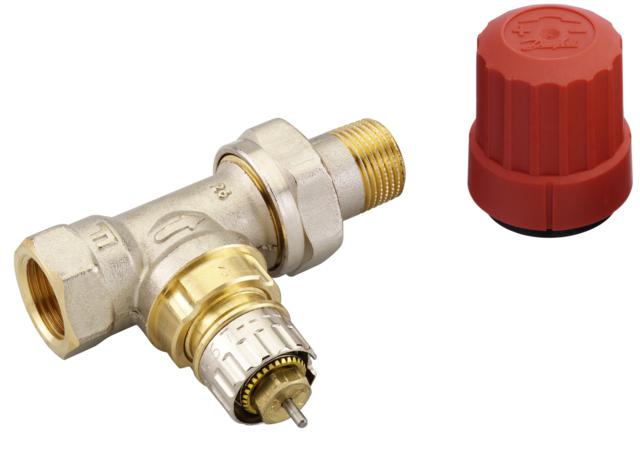

Корпус клапана по внешнему виду и техническим характеристикам идентичен стандартным клапанам RA-N Ду = 15 мм. RA-N можно использовать с любыми типами термостатических элементов серии RA или RAW, а также с термостатическими элементами особого дизайна типа RAX и термоэлектрическим приводом TWA-A. Регулирующий клапан RA-N оснащен встроенным устройством для предварительной (монтажной) настройки его пропускной способности Kv в диапазоне от 0,04 до 0,73 м3/ч.
Для идентификации клапанов защитный колпачок окрашен в красный цвет. Колпачок не должен использоваться для перекрытия регулируемой среды. В этих целях следует использовать специальную металлическую рукоятку
Корпус клапана изготовлен из никелированной латуни DZR, а нажимной штифт – из нержавеющей стали. Штифт не требует смазки в течение всего срока эксплуатации клапана.
Сальниковое уплотнение может быть заменено без опорожнения трубопроводной системы.
RA-N следует применять в системах водяного отопления, где теплоноситель отвечает требованиям Правил технической эксплуатации электрических станций и сетей Российской Федерации.
Не рекомендуется использовать для смазки деталей клапана составы, содержащие нефтепродукты (минеральные масла).
Тип и исполнение |
Присоединение по ISO 7-1 |
Пропускная способность Kv, м3/ч, при значении предварительной настройки |
Макс. давление, бар
|
Перепад давлений, бар
|
Макс. темпер. теплоносителя, °C
|
|||||||||||
с термоэлементом |
без т/э |
рабочее
|
испытательное
|
|||||||||||||
вход Rp |
выход R |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
N |
N (Kvs) |
||||||
RA-N 15 прямой |
Прессовой |
1/2 |
При Xp = 1 °С |
0,90 |
10 |
16 |
0,6 |
90 |
||||||||
RA-N 15 угловой вертикальный
|
0,01 |
0,09 |
0,15 |
0,22 |
0,28 |
0,33 |
0,36 |
0,43 |
||||||||
RA-N 15 угловой горизонтальный
|
При Xp = 2 °С |
0,90 |
||||||||||||||
0,04 |
0,09 |
0,16 |
0,25 |
0,36 |
0,43 |
0,52 |
0,73 |
