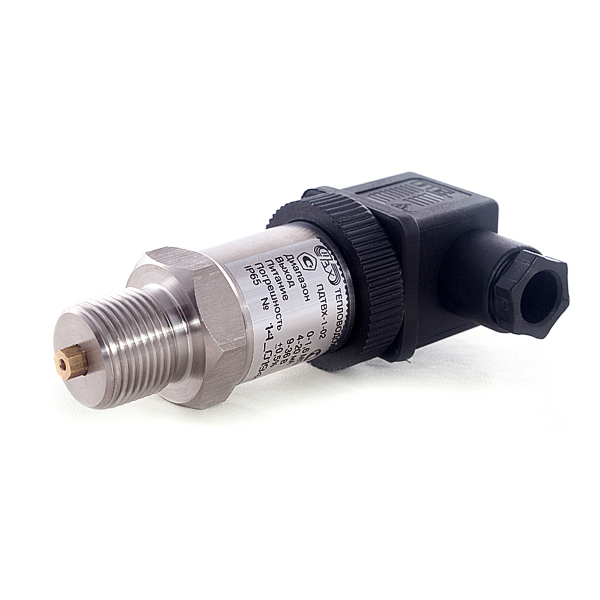

Преобразователи давления ПДТВХ-1

Преобразователи давления ПДТВХ-1 предназначены для измерения избыточного давления неагрессивных сред в системах сбора данных, контроля и регулирования параметров, для непрерывного преобразования значения измеряемого параметра – избыточного давления в унифицированный выходной сигнал.

Измеряемая среда – газ, жидкость или пар.

ВНИМАНИЕ! Наличие и актуальную стоимость товара просим уточнять у менеджеров.
Задать вопрос
  • Описание
  • Модификации и цены

Преобразователи давления ПДТВХ-1 состоят из тензопреобразователя и электронного устройства. Преобразователи различных моделей имеют унифицированное электронное устройство и отличаются конструкцией измерительного узла.

Электронное устройство представляет собой нормирующий преобразователь сигнала тензомоста в унифицированный выходной сигнал. Измеряемое давление подается в камеру и воздействует на мембрану тензопреобразователя, вызывая ее прогиб и изменение сопротивления тензорезисторов. Электрический сигнал, вызванный изменением сопротивления тензопреобразователя, передается в электронное устройство, которое преобразует его в унифицированный выходной сигнал в виде электрического тока или напряжения.

Питание датчика и вывод информационного сигнала осуществляется через разъем или клеммную колодку. Модификации преобразователей отличаются конструкцией тензопреобразователей, соединительных разъемов, степенью защиты от проникновения воды. Преобразователи выпускаются в однопредельном и многопредельном исполнениях.

Метрологические и технические характеристики

Верхний предел измерения избыточного давления, МПа от 0,1 до 100
Предел допускаемой основной погрешности от диапазона измерений, % от ±0,2 до ±1,0
Температура измеряемой среды, °C от -45 до +110
Температура окружающей среды, °C от -40 до +80
Дополнительная температурная погрешность преобразователей на каждые 10°C не превышает, %: ±0,20; ±0,25; ±0,4; ±0,45; ±0,6
Соответственно для преобразователей с основной погрешностью, %: ±0,2; ±0,25; ±0,4; ±0,5; ±1,0

Диапазон измерения выходного сигнала:

- постоянного тока, мА

- постоянного напряжения, В



от 0 до 5; от 0 до 20; от 4 до 20

от 0,4 до 2; от 0 до 5; от 0 до 10

Электрическое питание преобразователей осуществляется от источника постоянного тока напряжением, В от 9 до 36

По устойчивости к климатическим воздействиям преобразователи соответствуют:

  • исполнению УХЛ*категории размещения 3.1 по ГОСТ 15150, но для работы при температуре от +1 до +60°C;
  • исполнению УХЛ** категории размещения 3.1 по ГОСТ 15150, но для работы при температуре от -45 до + 80°C;
  • исполнению Т категории размещения 3 по ГОСТ 15150, но для работы при температуре от -10 до + 55°C.

По устойчивости к механическим воздействиям преобразователи пыли и воды IP 65, влагозащитных преобразователей давления IP по ГОСТ 14254

Масса, кг, не более: 0,45

Габаритные размеры, мм:

  • диаметр, не более: 38
  • длина, не более: 155

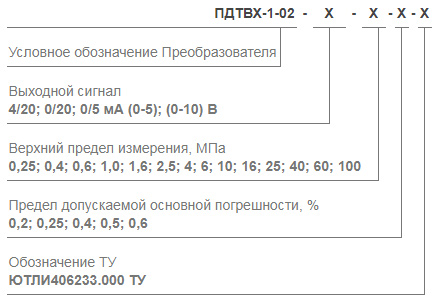

Обозначение при заказе

КодНаименованиеЦена (без учета НДС)
000020359Датчик давления ПДТВХ-1-02-1,0-0,53673
В корзину
Быстрый заказ
000029759Датчик давления ПДТВХ-1-02-0,4-0,5по запросу
В корзину
Быстрый заказ
000049969Датчик давления ПДТВХ-1-02-2,5-0,5по запросу
В корзину
Быстрый заказ
000046347Датчик давления ПДТВХ-1-02-25-0,5по запросу
В корзину
Быстрый заказ
000044400Датчик давления ПДТВХ-1-02-1,6-0,25по запросу
В корзину
Быстрый заказ
000039910Датчик давления ПДТВХ-1-02-25МПА-1%по запросу
В корзину
Быстрый заказ
000042324Датчик давления ПДТВХ-1-02-40МПА-1%по запросу
В корзину
Быстрый заказ
000043067Датчик давления ПДТВХ-1-02-16МПа-0,5по запросу
В корзину
Быстрый заказ
000050250Датчик давления ПДТВХ-1-02-40МПА-0,5%по запросу
В корзину
Быстрый заказ
000028998Датчик давления ПДТВХ-1-02-0,6-0,53673
В корзину
Быстрый заказ
000014970Датчик давления ПДТВХ-1-02-1,6-0,53673
В корзину
Быстрый заказ
000037877Датчик давления ПДТВХ-1-02-0,1-0,5по запросу
В корзину
Быстрый заказ
Цены на другие модификации см. в прайс-листе или уточняйте у менеджеров.
