Вид климатического исполнения преобразователя УХЛ 3.1 по ГОСТ 15150, но для работы при температурах от минус 40°С до плюс 70°С.
Преобразователь предназначен для работы во взрывобезопасном помещении.

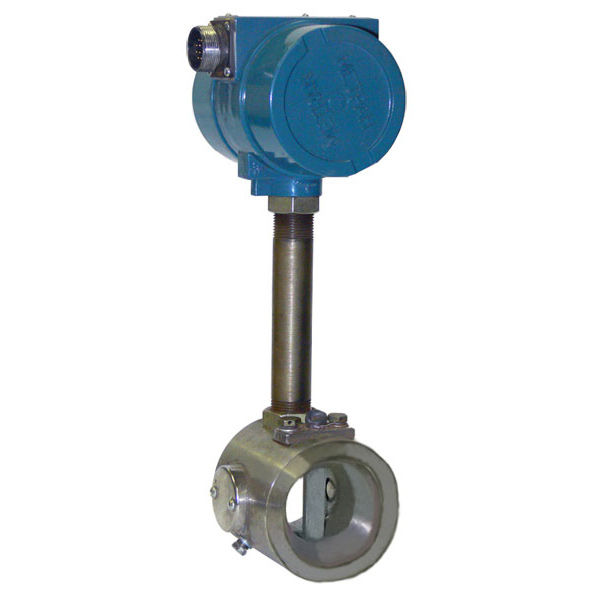

Преобразователь Метран 300ПР предназначен для измерения объема и расхода воды и водных растворов со следующими параметрами:
- температура от 1 до 150°С;
- избыточное давление до 1,6 МПа;
- вязкость до 2·10-6 м2/с.
Минимальные и максимальные значения измеряемого расхода в зависимости от диаметра условного прохода преобразователя (Ду) указаны в таблице:
| Ду,мм | Значения расхода, м3/ч | |||
|---|---|---|---|---|
| Qmin | Qmax | Q1 | Q2 | |
| 25 | 0,18 | 9 | 0,3 | 0,6 |
| 32 | 0,25 | 20 | 0,5 | 1,0 |
| 50 | 0,40 | 50 | 1,0 | 2,0 |
| 80 | 1,00 | 120 | 2,5 | 5,0 |
| 100 | 1,50 | 200 | 4,0 | 8,0 |
| 150 | 5,00 | 400 | 8,0 | 16,0 |
| 200 | 6,00 | 700 | 14,0 | 28,0 |
| 250 | 12,00 | 1400 | 34,0 | 68,0 |
| 300 | 18,00 | 2000 | 48,0 | 96,0 |
| Примечание: Q1 и Q2 – граничные значения нормирования расхода при нормировании погрешностей. | ||||
Технические характеристики
| Область применения | коммерческий учет тепловой энергии, системы автоматизации технологических процессов; |
| Измеряемая среда | вода и водные растворы вязкостью до 2 сСт, Т=150 °С, Р=1,6МПа |
| Типоразмерный ряд | от 25 до 300 мм |
| Динамический диапазон | 1:100 |
| Диапазон измерений | 0,18…2000 м3/ч |
| Пределы основной относительной погрешности измерения обхема по импульсному выходу | от 1,0% до 3,0% в зависимости от расхода |
| Степень защиты корпуса | IP65 |
| Выходные сигналы | импульсный; токовый 4-20 мА с HART–протоколом; цифровой протокол ModBus RTU/RS485; ЖК-индикатор |
| Питание | от источника постоянного тока стабилизированным напряжением от 16 до 36 В |
| Самодиагностика | есть |
| Интервал между поверками | 4 года |
| Электромагнитная совместимость | есть |
