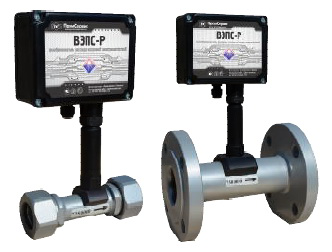

Преобразователи расхода ВЭПС-Р являются продолжением серии вихревых электромагнитных преобразователей ВЭПС, полностью соответствуют требованиям «Правил коммерческого учета тепловой энергии, теплоносителя» от 18.11.2013 г., зарегистрированы в Государственном реестре средств измерений РФ под № 61872-15.
Преобразователи расхода вихревые электромагнитные ВЭПС-Р соответствуют требованиям технического регламента Таможенного союза ТР ТС 020/2011 "Электромагнитная совместимость технических средств".
ВЭПС-Р могут использоваться в комплекте с тепловычислителем в составе теплосчетчика, с вторичным прибором в составе расходомера-счетчика, а также могут быть использованы в составе автоматизированных систем сбора данных, контроля и регулирования технологических процессов. Преобразователи могут быть использованы в системах горячего и холодного водоснабжения, централизованных системах питьевого водоснабжения на объектах коммунального хозяйства и других предприятиях.
Преобразователи ВЭПС-Р имеют следующие модификации:
- ВЭПС-Р-ПБ1-01 – преобразует значение расхода и объема в импульсный выходной электрический сигнал с частотой, пропорциональной расходу, в соответствии с индивидуальной градуировочной характеристикой. Частота сигнала равна частоте вихреобразования. Питание прибора осуществляется от внешнего источника питания. Питание и передача сигнала на вторичную аппаратуру производится по трехпроводной линии связи;
- ВЭПС-Р-ПБ2-01 – преобразует значение расхода и объема в импульсный выходной электрический сигнал, нормированный на единицу объема, с частотой, пропорциональной расходу. Питание прибора осуществляется от встроенного автономного источника питания. Передача сигнала на вторичную аппаратуру производится по двухпроводной линии связи.
Краткие технические характеристики
Минимальные (Gmin) и наибольшие (Gmax) значения измеряемых объемных расходов в зависимости от Ду указаны в таблице.
Ду, мм |
Значение расхода, м3/ч |
|
Gmin |
Gmax |
|
20 |
0,3 |
15 |
25 |
0,4 |
20 |
32 |
0,5 |
25 |
40 |
0,8 |
40 |
50 |
1,0 |
50 |
80 |
2,5 |
125 |
100 |
5,0 |
250 |
Параметры контролируемой среды:
- диапазон температур, °С от 5 до 150;
- давление избыточное, МПа, не более 1,6;
- ионная проводимость, См/м, не менее 5×10-4;
- кинематическая вязкость, м2/с, не более 1,5×10-6.
Пределы допускаемой относительной погрешности ВЭПС-Р преобразования объема и объемного расхода в выходные электрические сигналы в зависимости от расхода не превышают значений, установленных в «Методике осуществления коммерческого учета тепловой энергии, теплоносителя» от 17.03.2014 г.
Длина прямолинейного участка трубопровода до и после ВЭПС-Р соответственно – не менее 5×Ду и 2×Ду.
Питание ВЭПС-Р в зависимости от модификации осуществляется от источника постоянного тока напряжением:
- для модификаций ВЭПС-Р-ПБ1-01 – от 8 до 25 В (от внешнего источника);
- для модификации ВЭПС-Р-ПБ2-01 – от 1,7 до 3,6 В (от литиевого элемента ER18505).
Группа исполнения ВЭПС-Р по ГОСТ Р 52931 не хуже, чем:
- по устойчивости к воздействию окружающей среды:
- для модификации ВЭПС-Р-ПБ1-01 – C4;
- для модификации ВЭПС-Р-ПБ2-01 – C3;
- по устойчивости к механическим воздействиям – N1.
- Степень защиты ВЭПС-Р от пыли и воды по ГОСТ 14254 – IP65.
Средняя наработка на отказ, не менее: 75000 ч.
Средний срок службы, не менее: 15 лет.
Межповерочный интервал: 4 года.
Гарантийный срок: 8 лет.
Обозначение при заказе
ВЭПС | – | Р | - | DDD | - | ПБ | F | - | JJ | - | HHH | - | K | ТУ | 4213-037-12560879-2015 | ||
1 | 2 | 3 | 4 | 5 |
1 – диаметр условного прохода (Ду) в мм;
2 – обозначение типа питания: 1 – внешнее, 2 – автономное;
3 – обозначение модификации (01; 02);
4 – вес импульсов выходного сигнала в дм3/имп (для модификаций ВЭПС-ПБ2-01);
5 – класс.
Если в обозначении ВЭПС-Р модификации ВЭПС-Р-ПБ2-01 вместо символов HHH ничего не указано, то вес импульсов выходного сигнала имеет рекомендуемое значение.
Пример условного обозначения при заказе:
ВЭПС-Р-32-ПБ2-01-10-1 ТУ 4213-037-12560879-2015
означает: преобразователь расхода вихревой электромагнитный ВЭПС-Р с Ду проточной части 32 мм, с питанием от внешнего источника питания, с импульсным выходным электрическим сигналом, нормированным на единицу объема, вес импульсов выходного сигнала 10 дм3/имп. класса 1.
