Расходомер обеспечивает:
- измерение расхода газа в прямом и в обратном направлении (реверсивный режим);
- вывод информации мгновенных измеряемых значений на дисплей индикатора;
- вывод измерительной, диагностической, установочной, архивной и др. информации через RS-485, GSM–модем, Bluetooth;
- архивирование результатов измерений;
- возможность ввода установочных и настроечных параметров через RS-485;
- автоматическую самодиагностику;
- защиту архивных и установочных данных от несанкционированного доступа.
Расходомер имеет информационные выходы частотный/импульсный (для прямого расхода и обратного), токовый выход, RS-485, GSM–модем, Bluetooth. Bluetooth предназначен только для чтения данных из расходомера и не имеет функции записи. С помощью Bluetooth не возможна запись и модификация надстроечных параметров в памяти расходомера.
GSM–модем предназначен для удаленного съема данных из расходомера (архивы и мгновенные значения). Для оптимизации энергопотребления связанного с GSM–модемом ПО расходомера поддерживает несколько расписаний выходов на связь (исходящие, входящие по CSD или GPRS), экономичный – исходящие GPRS. Для использования GSM–модема в составе расходомера необходим внешний блок питания мощностью не менее 30 Вт.
Преобразователь давления и температуры запитываются от расходомера. Для оперативного просмотра измеренных параметров расходомера, в приборе предусмотрен индикатор и магнитная клавиатура. Активация работы индикатора происходит при помощи стилуса.
| Технические характеристики | Значение характеристики |
|---|---|
|
Диапазон измерений расхода газа (в зависимости от исполнения), м3/ч |
от 1,5 до 32000 |
|
Динамический диапазон, Qmin / Qmax |
1:200 |
|
Диаметр условный, мм |
от 50 до 500 |
|
Пределы допускаемой относительной погрешности при измерении объемного расхода и объемагаза при рабочих условиях, для комбинации пар приемопередатчиков в диапазоне расходовQmin≤ Q < 0,01 Qmax: |
|
|
– при 1 паре приемопередатчиков, % |
± 3,0 (± 3,5*) |
|
– при 2 парах приемопередатчиков, % |
± 2,0 (± 2,5*) |
|
– при 4, 6, 8 парах приемопередатчиков, % |
± 1,0 (± 1,5*) |
|
– при 4, 6, 8 парах приемопередатчиков (по специальному заказу), % |
± 0,5 (± 1,0*) |
|
Пределы допускаемой относительной погрешности при измерении объемного расхода и объема газа при рабочих условиях, для комбинации пар приемопередатчиков в диапазоне расходов 0,01Qmax ≤ Q < Qmax: |
|
|
– при 1 паре приемопередатчиков (класс точности Д), % |
± 1,5 (± 2,0*) |
|
– при 2 парах приемопередатчиков (класс точности Г), % |
± 1,0 (± 1,5*) |
|
– при 4, 6, 8 парах приемопередатчиков (класс точности В), % |
± 1,0 (± 1,5*) |
|
– при 4, 6, 8 парах приемопередатчиков (по специальному заказу) (класс точности А, Б), % |
± 0,3 (± 0,5*) |
|
Скорость потока газа в обоих направлениях, м/с, не более |
45 |
|
Диапазон избыточного давления газа, МПа |
от 0 до 25 |
|
Верхние пределы измерений избыточного давления (ВПИ), МПа |
0,0025; 0,004;0,0063; 0,01; 0,016; 0,025; 0,04; 0,063; 0,1; 0,160; 0,25; 0,4; 0,6; 1,0; 1,6; 2,5; 4,0; 6,3; 10; 16; 25 |
|
Верхние пределы измерений абсолютного давления (ВПИ), МПа |
0,1; 0,16; 0,25; 0,4; 0,6; 1,0; 1,6; 2,5; 4,0; 6,0; 6,3; 10; 16; 25 |
|
Пределы допускаемой относительной погрешности расходомера при измерении давления, % |
± 0,25 |
|
Пределы допускаемой приведенной погрешности УПР при преобразовании расхода в токовый сигнал (от 4 до 20 мА), % |
± 0,1 |
|
Пределы допускаемой относительной погрешности УПР при преобразовании расхода газа в частотный сигнал, % |
± 0,1 |
|
Диапазон температур газа, °С |
|
|
для исполнения М |
от минус 30 до плюс 70 |
|
для исполнения Х |
от минус 50 до плюс 70 |
|
Пределы допускаемой абсолютной погрешности при измерении температуры, °С |
± (0,15 + 0,005·׀t׀) где t – измеряемая температура |
|
Пределы допускаемой относительной погрешности вычислителя ВР при вычислении массового расхода и массы газа, объемного расхода и объема газа, приведенных к стандартным условиям, % |
± 0,02 |
|
Глубина архива: |
|
|
- часового, месяц |
2 |
|
- суточного, год |
1 |
|
Цифровые проводные интерфейсы |
протокол MODBUS RTU по интерфейсу RS-485, импульсный/частотный выходы |
|
Цифровые беспроводные интерфейсы |
GSM: CSD, GPRS. Bluetooth |
|
Исполнение взрывозащиты |
1 Ex dib [ia Ga] IIC T4 Gb или 1 Ex d [ia Ga] IIC T4 Gb |
|
Напряжение питания от внешнего блока питания, В |
от 12 до 24 |
|
Потребляемая мощность, Вт, не более |
6 |
|
Автономное исполнение: емкость батарейного блока, А·ч |
36 или 54 |
|
Условия эксплуатации: - температура окружающего воздуха, ºС |
от минус 30 до плюс 70 |
|
Масса (в зависимости от исполнения), кг, |
от 12 до 1500 |
|
Габаритные размеры (LxHxB) (в зависимости от исполнения), мм |
от (250×300×170) до (4200×2000×2000) |
|
Средняя наработка на отказ, ч, не менее |
70 000 |
|
Примечание: * – погрешность указана при имитационном методе поверки расходомеров |
|
Вид климатического исполнения соответствует группе условий 5 (ОЖ4) по ГОСТ 15150, но при температуре окружающей среды от минус 50 °С до плюс 50 °С.
В зависимости от диапазона температуры окружающей и измеряемой среды расходомер имеет исполнения М и Х.

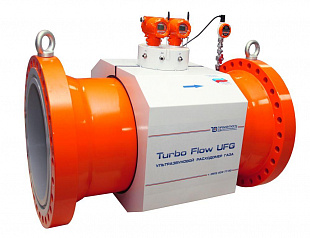

Диапазоны расходов в рабочих условиях и количество пар приемопередатчиков для модификации расходомера Turbo Flow UFG – F приведены в таблице 1.2 и 1.3.
Таблица 1.2 Диапазон расходов для Turbo Flow UFG–F–C
|
DN, мм |
Скорость потока газа, м/с |
Расход газа, м3/ч |
Кол-во лучей |
|||||
|
Vmin |
V 25 |
V32 |
Qmin |
Qt |
Q25 |
Q32 |
||
|
50 |
0,16 |
25 |
32 |
1,1 |
2,2 |
177 |
220 |
2 |
|
65 |
0,16 |
25 |
32 |
1,9 |
3,8 |
299 |
380 |
2 |
|
80 |
0,16 |
25 |
32 |
2,9 |
5,8 |
425 |
580 |
2 |
|
100 |
0,16 |
25 |
32 |
4,5 |
9 |
707 |
900 |
2 |
Таблица 1.3 Диапазон расходов для Turbo Flow UFG–F–V
|
DN, мм |
Скорость потока газа, м/с |
Расход газа, м3/ч |
Кол-во лучей |
|||||
|
Vmin |
V25 |
Vmax |
Qmin |
Qt |
Q25 |
Qmax |
||
|
50 |
0,2 |
25 |
39,61 |
1,4 |
2,8 |
177 |
280 |
2/4 |
|
65 |
25 |
36,83 |
2,4 |
4,4 |
299 |
440 |
2/4 |
|
|
80 |
25 |
38,7 |
3,5 |
7 |
452 |
700 |
2/4 |
|
|
100 |
25 |
38,9 |
5,5 |
11 |
707 |
1100 |
4 |
|
|
125 |
25 |
36,21 |
8,8 |
16 |
1104 |
1600 |
4 |
|
|
150 |
25 |
37,72 |
12 |
24 |
1590 |
2400 |
4 |
|
|
200 |
25 |
38,9 |
22 |
44 |
2827 |
4400 |
4 |
|
|
250 |
25 |
39,61 |
35 |
70 |
4418 |
7000 |
6 |
|
|
300 |
25 |
39,3 |
50 |
100 |
6362 |
10000 |
6 |
|
|
350 |
25 |
34,64 |
60 |
120 |
8659 |
12000 |
6 |
|
|
400 |
25 |
35,367 |
80 |
160 |
11310 |
16000 |
8 |
|
|
450 |
25 |
34,93 |
100 |
200 |
14314 |
20000 |
8 |
|
|
500 |
25 |
35,368 |
125 |
250 |
17671 |
25000 |
8 |
|
