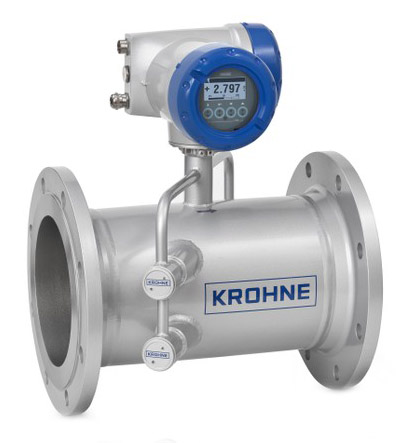

Ультразвуковой расходомер газа OPTISONIC 7300

Ультразвуковой расходомер OPTISONIC 7300 предназначен для измерения расхода газов и позволяет производить непрерывное измерение фактического объемного расхода, массового расхода, молярной массы, скорости расхода, скорости звука, коэффициента усиления, отношения сигнал-шум и параметров диагностики.
ВНИМАНИЕ! Наличие и актуальную стоимость товара просим уточнять у менеджеров.
Задать вопрос
  • Описание
  • Модификации и цены

Измерительная система

Принцип измерения Время прохождения ультразвука
Область применения Измерение расхода сухих газов
Измеренное значение
Первичная измеряемая величина Время прохождения
Вторичные измеряемые значения Объемный расход, корректированный объемный расход, массовый расход, молярная масса, скорость потока, направление потока, скорость звука, коэффициент усиления, отношение сигнал-шум, надежность измерения расхода, качество акустического сигнала

Конструктивные особенности

Отличительные особенности 1- или 2х-канальный цельносварной первичный преобразователь с титановыми акустическими датчиками, оснащенными кольцевыми прокладками.
Модульная конструкция Измерительное устройство состоит из первичного преобразователя и конвертера сигналов.
Компактное исполнение OPTISONIC 7300 C
Раздельное исполнение OPTISONIC 7000 F с конвертером сигналов GFC 300 F
Номинальный диаметр 1 канал: DN50...80 / 2...3"
2 канал: DN100...600 / 4...24"
Больший диаметр по запросу.
Диапазон измерения -30... +30 м/с / -98,4... +98,4 фут/с
Конвертер сигналов
Входные / выходные сигналы Токовый выход (включая HART®-протокол), импульсный выход, частотный выход и/или выход состояния, предельный выключатель и/или вход управления (в зависимости от версии Вх./Вых.)
Счетчики-сумматоры 2 встроенных 8-значных счетчика (например, для подсчета объемного и/или массового расхода в нужных единицах измерения).
Самодиагностика Встроенная функция самотестирования и диагностики: расходомер, процесс измерения, измеряемое значение, гистограмма
Интерфейсы связи Modbus, HART®, FF



Дисплей и пользовательский интерфейс
Графический дисплей ЖКИ-дисплей с белой подсветкой
Размер: 128x64 пикселей, соответствует 59x31 мм = 2,32"x1,22"
Дисплей поворачивается с шагом 90°.
Читаемость дисплея уменьшается при снижении температуры окружающей среды ниже -25°C / -13°F.
Органы управления 4 оптических кнопки для управления конвертером сигналов без необходимости вскрытия корпуса.
Опция: ИК интерфейс (GDC)
Дистанционное управление PACTware® с DTM-драйвером
Все DTM драйверы будут доступны для бесплатной загрузки на домашней странице изготовителя в Интернете.
Функции дисплея
Меню Программирование параметров на двух страницах измеряемых значений, 1 страница состояния, 1 графическая страница (измеряемые значения и описания с возможностью настройки в соответствии с требованиями)
Язык текста на дисплее Английский, французский, немецкий
Единицы измерения Метрические, британские и американские единицы измерения выбираются из списка / ввод единиц пользователя.

Точность измерений

Расход газа (без коррекции)
Условия поверки (для калибровки газом) Рабочий продукт: воздух
Температура: 20°C / 68°F
Давление: 1 бар / 14,5 фунт/кв. дюйм
Теоретическая калибровка (стандартное исполнение) DN100...600 / 4…24": < ± 1,5% от измеренного значения, для 1...30 м/с
DN50..80 / 2…3 дюйма: < ± 3% измеренного значения, для 1...30 м/с
Калибровка газом DN100...600 / 4…24": < ± 1% измеренного значения, для 1...30 м/с
DN50...80 / 2…3 дюйма: < ± 2% измеренного значения, для 1...30 м/с
Повторяемость < ± 0,2%

Условия эксплуатации

Температура
Рабочая температура Компактное исполнение
-40...+125°C / -40...+257°F
-40...+180°C / -40...+356°F, макс. температура окружающей среды 40°C / 104°F
Раздельное исполнение
-40...+180°C / -40...+356°F
Компактное и раздельное исполнение
Фланцы из углеродистой стали в соответствии с EN 1092-1, минимальная рабочая температура: -10°C / +14°F
Фланцы из углеродистой стали в соответствии с ASME, мин. рабочая температура:
-29°C / -20°F
Уплотнительные кольца преобразователя FFKM, мин. рабочая температура:
-20°C / -4°F
Температура окружающей среды Стандартное исполнение (литой алюминиевый корпус конвертера сигналов):
-40…+65°C / -40…+149°F
Опционально (литой корпус конвертера сигналов из нержавеющей стали):
-40...+55°C / -40...+131°F
Температура хранения -50…+70°C / -58…+158°F
Давление
  Все версии первичного преобразователя предназначены для применения в номинальном диапазоне в соответствии со стандартными размерами фланцев, представленными ниже для стандартных материалов.
Макс. давление, ограниченное датчиками Титан S7.01: 150 бар абс.
Титан S7.04: 101 бар абс.
EN 1092-1 DN200…600: PN 10
DN100…150: PN 16
DN50...80: PN 40
ASME B16.5 2…24”: 150 фунтов RF
2…24”: 300 фунтов RF
2…24 дюйма: 600 фунтов RF
2...14": 900 фунтов RF
Более высокое давление по запросу
Свойства рабочего продукта (другие свойства по запросу)
Физические свойства Сухой газ
Плотность Стандартное исполнение
  10…45 г/моль / 1...150 кг/м3 / 0,062...9,36 фунт/фут3
  Расширенный (может накладывать ограничения на другие характеристики)
  2…80 г/моль / 0,2...250 кг/м3 / 0,012...15,6 фунт/фут3

Электрические подключения

Источник питания Стандартное исполнение: 100…230 В перем. тока (-15% / +10%), 50/60 Гц
Опция: 24 В перем./пост. тока (для перем. тока: -15% / +10%; для пост. тока: -25% / +30%)
Потребляемая мощность Перем. тока: 22 ВА
Пост. тока: 12 Вт
Сигнальный кабель (только разнесенная версия) 2 X MR02 (экранированный кабель с 2 триаксиальными кабелями): ∅ 10,6 мм
5 м / 16 футов
Опционально: 10...30 м / 33...98 футов
Кабельные вводы Стандартное исполнение: M20 x 1,5
  Опционально: ½" NPT, PF ½
КодНаименованиеЦена (без учета НДС)
000059367Optisonic 7300 (OPTISONIC 7000/GFC 300 Basic) Ду 100 PN16 фланц. расходомер ультразвуковой OL 3.0по запросу
В корзину
Быстрый заказ
000059371Optisonic 7300 (OPTISONIC 7000/GFC 300 Basic) Ду 80 PN16 фланц. расходомер ультразвуковой OL 6.0по запросу
В корзину
Быстрый заказ
000059368Optisonic 7300 (OPTISONIC 7000/GFC 300 Basic) Ду 80 PN16 фланц. расходомер ультразвуковой OL 3.1по запросу
В корзину
Быстрый заказ
000059366Optisonic 7300 (OPTISONIC 7000/GFC 300 Basic) Ду 50 PN63 фланц. расходомер ультразвуковой OL 2.2по запросу
В корзину
Быстрый заказ
000059363Optisonic 7300 (OPTISONIC 7000/GFC 300 Basic) Ду 50 PN40 фланц. расходомер ультразвуковой OL 2.0по запросу
В корзину
Быстрый заказ
000059355Optisonic 7300 (OPTISONIC 7000/GFC 300 Basic) Ду 100 PN16 фланц. расходомер ультразвуковой OL-2по запросу
В корзину
Быстрый заказ
000059356Optisonic 7300 (OPTISONIC 7000/GFC 300 Basic) Ду 100 PN16 фланц. расходомер ультразвуковой OL-5по запросу
В корзину
Быстрый заказ
000059365Optisonic 7300 (OPTISONIC 7000/GFC 300 Basic) Ду 100 PN40 фланц. расходомер ультразвуковой OL 2.1по запросу
В корзину
Быстрый заказ
000059370Optisonic 7300 (OPTISONIC 7000/GFC 300 Basic) Ду 100 PN16 фланц. расходомер ультразвуковой OL 5.0по запросу
В корзину
Быстрый заказ
000059369Optisonic 7300 (OPTISONIC 7000/GFC 300 Basic) Ду 100 PN16 фланц. расходомер ультразвуковой OL 4.0по запросу
В корзину
Быстрый заказ
000059354Optisonic 7300 (OPTISONIC 7000/GFC 300 Basic) Ду 100 PN16 фланц. расходомер ультразвуковой OL-1, OL-3, OL-4по запросу
В корзину
Быстрый заказ
000059372Optisonic 7300 (OPTISONIC 7000/GFC 300 Basic) Ду 50 PN16 фланц. расходомер ультразвуковой OL 6.1по запросу
В корзину
Быстрый заказ
Цены на другие модификации см. в прайс-листе или уточняйте у менеджеров.
Заказать товар
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Характеристики

Бренд KROHNE
