- Передовая технология измерения расхода газа на базе ультразвукового принципа
- Система активной самодиагностики с постоянным контролем метрологических характеристик
- Надежная конструкция без движущихся компонентов
- Картриджная концепция измерительной части
- Не требуются входные и выходные прямолинейные участки
- Устойчивость к превышению расхода газа
- Доступна модификация со встроенным вычислителем расхода, датчиками давления и температуры для вычисления объема газа, приведенного к стандартным условиям в соответствии с ГОСТ 30319
- Базовая версия счетчика оснащается аварийной аккумуляторной батареей для 3-месячной работы в условиях отсутствия какого-либо внешнего питания

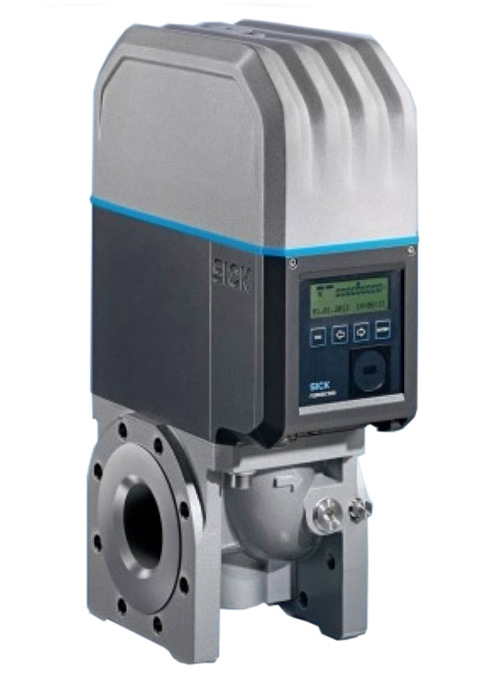

- Автономная модификация счетчика комплектуется аккумуляторной батареей, обеспечивающей автономную работу FLOWSIC500 CIS сроком более 5 лет.
| Измеряемые параметры | Объем (р.у.), объемный расход (р.у.), скорость газового потока; Для версии со встроенным вычислителем: Объем (с.у.), объемный расход (с.у.), по методикам NX19, GERG-91 Мод. в соответствии с ГОСТ 30319 |
|
| Измерительный принцип | Ультразвуковой (измерение разности времен прохождения ультразвуковых импульсов по потоку и против потока газа) | |
| Измеряемая среда | Природный газ (сухой, однородный) | |
| Диапазоны измерения | ||
| Объемный расход, (р.у.) DN 50 | 0,5...160 м3/ч (р.у.) | Динамический диапазон 1:320 |
| Объемный расход, (р.у.) DN 80 | 1,0...400 м3/ч (р.у.) | Динамический диапазон 1:400 |
| Объемный расход, (р.у.) DN 100 | 1,6...650 м3/ч (р.у.) | Динамический диапазон 1:406 |
| Объемный расход, (р.у.) DN 150 | 1,6...1000 м3/ч (р.у.) | Динамический диапазон 1:625 |
| Повторяемость | ≤0,1% | |
| Погрешность измерений | Максимально допустимое значение относительной погрешности измерений объемного расхода и объема газа в диапазоне 0,1 макс...Qмакс. | Максимально допустимое значение относительной погрешности измерений объемного расхода и объема газа, приведенного к стандартным условиям в диапазоне 0,1 Qмакс ... Qмакс.* |
| ±0,8% | ±1% | |
| Диагностические функции | Постоянный автоматический контроль метрологических характеристик (КМХ) | |
| Температура газа | -25 °С до +60 °С; от -40 °С до + 70 °С (по запросу) | |
| Диапазон давлений | 0 бар (изб.) ... 16 бар (изб.); Исполнение фланцев: Тип - ГОСТ 12821-80 Ру16, поверхность - ГОСТ 12815-80 исполнение V1, ряд 2; или в соответствии с ГОСТ Р 54432-2011 |
|
| Температура окружающей среды | от -40 °С до + 60 °С | |
| Температура хранения | от -40 °С до + 80 °С | |
| Утверждения типа | ГОСТ, MID | |
| Ex сертификаты ГОСТ P Ex | 1ExiallCT4 X или 1ExiallBT4 X | |
| IECEx | Ex ia [ia Ga] IIB T4 Gb | |
| ATEX | II 2G Ex ia [ia Ga] IIB T4 Gb | |
| Класс защиты | IP 66 | |
| Цифровые выходы | 3 выхода с открытым коллектором: без гальванической развязки, fmax=10 Гц или 1 выход: согласно EN 60947-5-6 (NAMUR), fmax= 2 кГц, оптически изолированный |
|
| Интерфейсы | RS-485, альтернатива цифровым выходам (внешнее питание) Оптический выход (согласно IEC 62056-21) |
|
| Габаритные размеры (Ш x В x Г) | См. описание | |
| Масса | См. описание | |
| Материал, контактирующий с измеряемой средой | Алюминий AC-42100-S-T6 | |
| Монтаж | Горизонтальная или вертикальная установка; нет требований к прямолинейности участков измерительного трубопровода |
|
| Электропитание | ||
| Модель с питанием от внешнего источника | Искробезопасное питание: от 4,5 до 16 В постоянного тока | |
| По умолчанию счетчик комплектуется аккумуляторной батареей, способной обеспечить автономную работу прибора сроком до 3 месяцев | ||
| Специальные исполнения: |
|
|
| Комплект поставки | Объем поставки зависит от конкретного применения и технических требований заказчика | |
* для модификации FLOWSIC500 CIS со встроенным вычислителем расхода (EVC).
