Преобразователи давления - ПДГ
Преобразователи измерительные погружные гидростатического избыточного давления ПДГ предназначены для пропорционального преобразования измеряемого уровня жидкостей в нормированный выходной сигнал (4 – 20) мА постоянного тока для использования в системах автоматического управления и контроля.
По защищенности от воздействия окружающей среды корпуса преобразователей соответствуют исполнению со степенью защиты IP68 по ГОСТ Р 14254-96.
По устойчивости к климатическим воздействиям преобразователи соответствуют группе В4 по ГОСТ Р 52931-2008.
По устойчивости к воздействию атмосферного давления преобразователи соответствуют группе Р2 по ГОСТ Р 52931-2008.
По устойчивости к механическим воздействиям преобразователи соответствуют группе исполнения N1 по ГОСТ Р 52931-2008.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Наименование параметра | Единицы | Величина |
---|---|---|
Верхний предел измерений, Pном | кПа | 10; 16; 25; 40; 60; 100; 160; 250; 400; 600; 1000; 1600 |
Предельное давление, Рпред | Pном | 1,5×Pном |
Выходной сигнал | мА | от 4 до 20 |
Основная приведенная погрешность, γ | % | ±0,25; ±0,5; ±1,0 |
Вариация выходного сигнала | % | γ |
Дополнительная температурная погрешность | % / 10 °С | ±0,25; ±0,45; ±0,6 |
Рабочий диапазон температур | °С | от 5 до 50 |
Напряжение питания | В | от 16 до 36 |
Мощность потребления, не более | Вт | 1 |
Габаритные размеры | мм | 265×Ø60; 285×Ø60 |
Масса, не более | кг | 1,2; 2,5 |
Присоединительный размер | Пневмокабель Ø10 мм; М20×1,5 |
Межповерочный интервал 3 года.
Срок гарантийного обслуживания 18 месяцев.

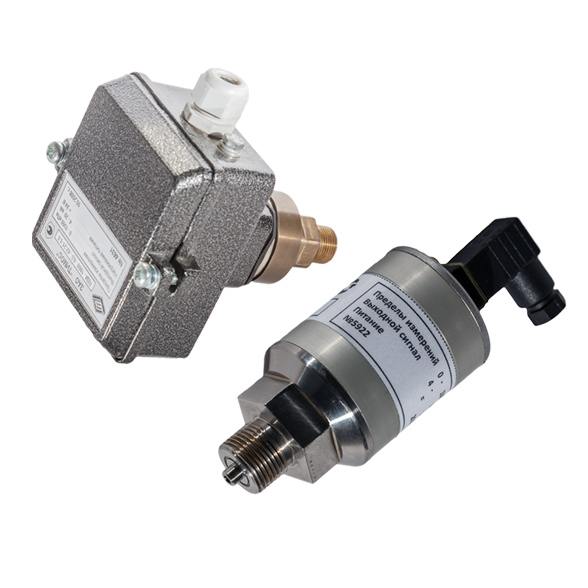

Преобразователи давления - ПДИ
Преобразователи давления измерительные ПДИ предназначены для пропорционального преобразования измеряемого избыточного давления жидких и газообразных сред в нормированный выходной сигнал (4 - 20) мА постоянного тока для использования в системах автоматического управления и контроля.
По защищенности от воздействия окружающей среды корпуса преобразователей соответствуют исполнению со степенью защиты IP55 по ГОСТ Р 14254-96.
По устойчивости к климатическим воздействиям преобразователи соответствуют группе В4 по ГОСТ Р 52931-2008.
По устойчивости к воздействию атмосферного давления преобразователи соответствуют группе Р2 по ГОСТ Р 52931-2008.
По устойчивости к механическим воздействиям преобразователи соответствуют группе исполнения N1 по ГОСТ Р 52931-2008.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Наименование параметра | Единицы | Величина |
---|---|---|
Верхний предел измерений, Pном | кПа | 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160; 250; 400; 600; 1000; 1600; 2500; 4000; 6000 |
Предельное давление, Рпред | Pном | 1,5×Pном |
Выходной сигнал | мА | от 4 до 20 |
Основная приведенная погрешность, γ | % | ± 0,25; ± 0,5; ± 1,0 |
Вариация выходного сигнала | % | γ |
Дополнительная температурная погрешность | % / 10 °С | ± 0,25; ± 0,45; ± 0,6 |
Рабочий диапазон температур | °С | от 5 до 50 |
Напряжение питания | В | от 16 до 36 |
Мощность потребления, не более | Вт | 1 |
Габаритные размеры | мм | 136×150×120; 129×Ø48 |
Масса, не более | кг | 0,9; 0,5 |
Присоединительный размер | Штуцер М20х1,5 |
Межповерочный интервал 3 года.
Срок гарантийного обслуживания 18 месяцев.
Преобразователи давления - ПДА
Преобразователи давления измерительные ПДА предназначены для пропорционального преобразования измеряемого абсолютного давления жидких и газообразных сред в нормированный выходной сигнал (4 - 20) мА постоянного тока для использования в системах автоматического управления и контроля.
По защищенности от воздействия окружающей среды корпуса преобразователей соответствуют исполнению со степенью защиты IP55 по ГОСТ Р 14254-96.
По устойчивости к климатическим воздействиям преобразователи соответствуют группе В4 по ГОСТ Р 52931-2008.
По устойчивости к воздействию атмосферного давления преобразователи соответствуют группе Р2 по ГОСТ Р 52931-2008.
По устойчивости к механическим воздействиям преобразователи соответствуют группе исполнения N1 по ГОСТ Р 52931-2008.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Наименование параметра | Единицы | Величина |
---|---|---|
Верхний предел измерений, Pном | кПа | 100; 160; 250; 400; 600; 1000; 1600 |
Предельное давление, Рпред | Pном | 1,5×Pном |
Выходной сигнал | мА | от 4 до 20 |
Основная приведенная погрешность, γ | % | ± 0,25; ± 0,5; ± 1,0 |
Вариация выходного сигнала | % | γ |
Дополнительная температурная погрешность | % / 10 °С | ± 0,25; ± 0,45; ± 0,6 |
Рабочий диапазон температур | °С | от 5 до 50 |
Напряжение питания | В | от 16 до 36 |
Мощность потребления, не более | Вт | 1 |
Габаритные размеры | мм | 136×150×120; 129×Ø48 |
Масса, не более | кг | 0,9; 0,5 |
Присоединительный размер | Штуцер М20х1,5 |
Межповерочный интервал 3 года.
Срок гарантийного обслуживания 18 месяцев.
