Модификации

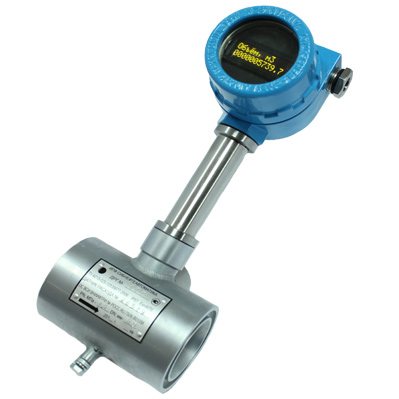

- СВГ.М – это базовый вариант, диаметр присоединяемого трубопровода от 50 до 200 мм, крепление к трубопроводу с помощью фланцевого соединения;
- СВГ.МЗ – зондовый, датчик расхода размещен на штанге, при помощи которой он устанавливается на оси газопровода; такая конструкция датчика позволяет избежать влияния отложений нефтепродуктов при измерении попутного нефтяного газа, образующихся на стенках трубопровода, при этом диапазон диаметров присоединяемого трубопровода расширяется от 100 до 1000 мм;
- СВГ.МЗЛ – зондовый лубрикаторный, лубрикатор в этой модификации позволяет проводить техническое обслуживание датчика расхода без остановки подачи измеряемой среды, диаметр присоединяемого трубопровода – от 100 до 1000 мм.
Измеряемая среда
Природный газ, попутный нефтяной газ и другие неагрессивные к стали марки 12Х18Н10Т (20Х13) газы (водяной пар, сжатый воздух, азот, кислород и т.п.) с параметрами:
- избыточное давление до 4,0 МПа (по спец. заказу до 16 МПа);
- плотность при стандартных условиях, не менее 0,6 кг/м3;
- содержание механических примесей, не более 50 мг/м3;
- температура от -40 до +50 °С.
Функции
- измерение расхода и объема газа при рабочих условиях;
- измерение температуры газа в градусах Цельсия;
- измерение давления газа (избыточного либо абсолютного) в мегапаскалях (килопаскалях);
- измерение времени наработки при включенном питании и индикацию часов реального времени;
- вычисление объема газа, приведенного в соответствии с ПР 50.2.019-2006 к стандартным условиям по ГОСТ 2939-63;
- вычисление среднечасовых значений параметров потока газа (давление, температура, расход в рабочих и приведенных метрах кубических) по каждому контролируемому газопроводу;
- накопление информации об объеме газа нарастающим итогом по каждому контролируемому газопроводу;
- отображение информации о текущих, среднечасовых и итоговых параметрах потока газа по каждому контролируемому газопроводу на индикаторе-дисплее вычислителя расхода;
- регистрация (каждый час) информации о среднечасовых и итоговых параметрах по каждому контролируемому газопроводу и хранение этой информации в энергонезависимой памяти сроком не менее 2 месяцев;
- аварийное сохранение информации о текущих параметрах при отключении питания;
- запись сохраняемой информации на сменный USB-носитель; на карту памяти типа ММС по запросу оператора;
- передача информации на верхний уровень при помощи стандартного интерфейса RS-232 или RS-485;
- самодиагностика и тестирование блоков и узлов, входящих в состав счетчика СВГ.М.
Характеристики
- Мощность, потребляемая счетчиком СВГ.М при максимальном количестве подключенных датчиков, не превышает 20 В•А.
- Длина линии связи между вычислителем и датчиками расхода, давления и температуры, не более 500 м.
- Основная относительная погрешность измерения объема газа, приведенного к стандартным условиям, не более ±2,5 %.
- Основная относительная погрешность измерения объемного расхода, объема газа, при рабочих условиях, не превышает:
- ±1,5 % в диапазоне расходов от Qmin до 0,1 Qmах и от 0,9 Qmах до Qmах;
- ±1,0 % в диапазоне расходов от 0,1 Qmах до 0,9 Qmах.
| Типоразмер счетчика СВГ.М | Типоразмер датчика расхода | Диаметр условного прохода трубопровода Ду, мм | Избыточное давление, МПа | Диапазон эксплуатационных скоростей(расходов) Q (при рабочих условиях), м/с(м3/ч) | |
|---|---|---|---|---|---|
| Vэ.min(Qэ.min) - Vэ.max(Qэ.max) | *Vmax(Qmax) | ||||
| СВГ.М-160/80 | ДРГ.М-160/80 | 50, 80 | 0,0 ... 0,05 (0,05 ... 25,0) |
2 - 80 1 - 80 |
92 |
| СВГ.М-160 | ДРГ.М-160 | 50, 80 | 8 - 160 4 - 160 |
184 | |
| СВГ.М-400 | ДРГ.М-400 | 80, 50 | 20 - 400 10 - 400 |
460 | |
| СВГ.М-800 | ДРГ.М-800 | 80 | 40 - 800 20 - 800 |
920 | |
| СВГ.М-1600 | ДРГ.М-1600 | 80 | 80 - 1600 40 - 1600 |
1840 | |
| СВГ.М-2500 | ДРГ.М-2500 | 100 | 125 - 2500 62,5 - 2500 |
2875 | |
| СВГ.М-5000 | ДРГ.М-5000 | 150 | 250 - 5000 125 - 5000 |
5750 | |
| СВГ.М-10000 | ДРГ.М-10000 | 200 | 500 - 10000 250 - 10000 |
11500 | |
| СВГ.МЗ-100 | ДРГ.МЗ-100(И) | 100 | от 0 до 4,0 10,0-16,0 |
4,42 (125) - 1,105 (31,25) 88,4 (2500) - 22,1 (625) |
106,5 (3000) 26,52( 750) |
| СВГ.МЗ-150 | ДРГ.МЗ-150(И) | 150 | от 0 до 4,0 10,0-16,0 |
3,93 (250) - 0,9825 (62,5) 78,6 (5000) - 19,65 (1250) |
94,32 (6000) 23,58 (1500) |
| СВГ.МЗ-200 | ДРГ.МЗ-200(И) | 200 | от 0 до 4,0 10,0-16,0 |
4,42 (500) - 1,105 (125) 88,4 (10000) - 22,1 (2500) |
106,5 (12000) 26,52(3000) |
| СВГ.МЗ-300 | ДРГ.МЗ-300(И) | 300 | от 0 до 4,0 | 4,42 (1125) - 88,4 (22500) | 106,5 (2700) |
| СВГ.МЗ-400 | ДРГ.МЗ-400(И) | 400 | от 0 до 4,0 | 4,42 (2000) - 88,4 (40000) | 106,5 (48000) |
| СВГ.МЗ-500 | ДРГ.МЗ-500(И) | 500 | от 0 до 4,0 | 4,42 (3125) - 88,4 (62500) | 106,5 (75000) |
| СВГ.МЗ-600 | ДРГ.МЗ-600(И) | 600 | от 0 до 4,0 | 4,42 (4500) - 88,4 (90000) | 106,5 (108000) |
| СВГ.МЗ-700 | ДРГ.МЗ-700(И) | 700 | от 0 до 4,0 | 4,42 (6125) - 88,4 (122500) | 106,5 (147000) |
| СВГ.МЗ-800 | ДРГ.МЗ-800(И) | 800 | от 0 до 4,0 | 106,5 (192000) | |
| СВГ.МЗ-1000 | ДРГ.МЗ-1000(И) | 1000 | от 0 до 4,0 | 106,5 (300000) | |
| СВГ.МЗЛ-100 | ДРГ.МЗЛ-100(И) | 100 | от 0 до 4,0 | 4,42 (125) - 88,4 (2500) | 106,5 (3000) |
| СВГ.МЗЛ-150 | ДРГ.МЗЛ-150(И) | 150 | от 0 до 4,0 | 3,93 (250) - 78,6 (5000) | 94,32 (6000) |
| СВГ.МЗЛ-200 | ДРГ.МЗЛ-200(И) | 200 | от 0 до 4,0 | 4,42 (500) - 88,4 (10000) | 106,5 (12000) |
| СВГ.МЗЛ-300 | ДРГ.МЗЛ-300(И) | 300 | от 0 до 4,0 | 4,42 (1125) - 88,4 (22500) | 106,5 (27000) |
| СВГ.МЗЛ-400 | ДРГ.МЗЛ-400(И) | 400 | от 0 до 4,0 | 4,42 (2000) - 88,4 (40000) | 106,5 (48000) |
| СВГ.МЗЛ-500 | ДРГ.МЗЛ-500(И) | 500 | от 0 до 4,0 | 4,42 (3125) - 88,4 (62500) | 106,5 (75000) |
| СВГ.МЗЛ-600 | ДРГ.МЗЛ-600(И) | 600 | от 0 до 4,0 | 4,42 (4500) - 88,4 (90000) | 106,5 (108000) |
| СВГ.МЗЛ-700 | ДРГ.МЗЛ-700(И) | 700 | от 0 до 4,0 | 4,42 (6125) - 88,4 (122500) | 106,5 (147000) |
| СВГ.МЗЛ-800 | ДРГ.МЗЛ-800(И) | 800 | от 0 до 4,0 | 4,42 (8000) - 88,4 (160000) | 106,5 (192000) |
| СВГ.МЗЛ-1000 | ДРГ.МЗЛ-1000(И) | 1000 | от 0 до 4,0 | 4,42 (12500) - 88,4 (250000) | 106,5 (300000) |
