Датчик расхода газа ДРГ.М применяются для измерения объемного расхода (скорости) природного, попутного нефтяного газа, водяного газа, а также других газов с плотностью, при стандартных условиях, не менее 0,6 кг/м3 и температурой от минус 40 до плюс 250 °С и избыточным давлением до 4,0 МПа.

Датчики расхода предназначены для использования в составе счетчиков газа, а также в составе измерительных комплексов и систем коммерческого и технологического учета газа, пара различных отраслей промышленности.

Задать вопрос
  • Описание
  • Модификации и цены

В основе принципа работы датчиков расхода использован «вихревой» способ преобразования скорости потока, обеспечивающий линейное преобразование объемного расхода газа (пара) при рабочем давлении в электрический частотный сигнал или электрический импульсный сигнал с нормированной ценой и в токовый сигнал 4-20 мА.

В состав датчиков расхода входят следующие компоненты:

  • Первичный преобразователь расхода (далее преобразователь ПР);
  • Электронный преобразователь (далее преобразователь ЭП).

Преобразователь ПР устанавливается в трубопровод и преобразует объемный расход (скорость) среды в электрические сигналы, которые поступают в преобразователь ЭП, смонтированный на корпусе преобразователя ПР. Преобразователь ЭП производит преобразование электрических сигналов, обработку и формирует выходные нормированные сигналы следующих типов: частотные, импульсные, токовые 4-20 мА.

Датчики расхода в зависимости от используемого метода преобразования и конструктивного исполнения имеют три модификации: ДРГ.М; ДРГ.М3; ДРГ.М3Л.

Датчики расхода модификации ДРГ.М обеспечивают линейное преобразование объемного расхода газа (пара) в трубопроводах с диаметром условного прохода от 50 до 200 мм в импульсный сигнал с нормированной ценой импульса или нормированной частотой и токовый сигнал 4-20 мА.

Датчики расхода модификации ДРГ.М3 и ДРГ.М3Л обеспечивают линейное преобразование объемного расхода газа (пара) в электрический частотный сигнал 0-250 Гц и токовый сигнал 4-20 мА с использованием метода «площадь-скорость» в трубопроводах с диаметром условного прохода от 100 до 1000 мм.

Датчики расхода модификации ДРГ.М3Л оснащены лубрикаторным устройством, позволяющим проводить техническое обслуживание датчика расхода без остановки подачи измеряемой среды.

Датчики расхода всех модификаций общепромышленного применения имеют вид взрывозащиты nA, маркировку взрывозащиты ExnAIIT6 и допускают эксплуатацию во взрывоопасных зонах помещений классов B-la и B-lr.

Датчики расхода модификации ДРГ.М имеют взрывозащищенное исполнение с видом взрывозащиты «d» - «Взрывонепроницаемые оболочки», маркировку взрывозащиты IExdIICT6X и допускают эксплуатацию во взрывоопасных зонах помещений класса В-II.

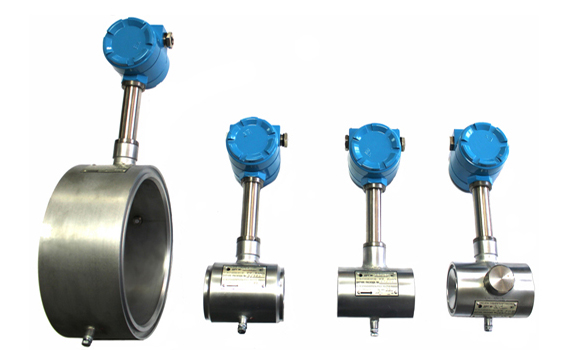

Фотографии датчиков расхода из типоразмерного ряда разных модификаций представлены на рисунках 1, 2, 3

Метрологические и технические характеристики

Типоразмеры и модификации датчиков расхода и диапазоны эксплуатационных расходов (скоростей) в таблице.

Пределы основной относительной погрешности датчика расхода модификации ДРГ.М по импульсному выходу:

в диапазоне от Qmin до 0,1 Qmах (0,05 Qmах) ±1,5%
в диапазоне от 0,1 Qmах (0,05 Qmах) до 0,9 Qmах ±1,0%
в диапазоне от 0,9 Qmах до Qmах ±1,5%
Типоразмер датчика расхода Диаметр условного прохода присоединяемого трубопровода Ду, мм Избыточное давление измеряемой среды в диапазоне, МПа Диапазон эксплуатационных расходов Q (при рабочих условиях), м3
наименьший Qmin наибольший Qmах
ДРГ.М-160/80 50, 80

От 0,0 до. 0,05

от 0,05 до 2,5(4,0)

2

1

80
ДРГ.М-160 50, 80

8

4

160
ДРГ.М-400 80, 50

20

10

400
ДРГ.М-800 80

40

20

800
ДРГ.М-1600 80

80

40

1600
ДРГ.М-2500 100

125

62,5

2500
ДРГ.М-5000 150

250

125

5000
ДРГ.М-10000 200

500

250

10000

Датчик расхода допускает «перегрузку» по расходу в пределах от Qmах до 1,15 Qmах

Пределы основной относительной погрешности датчика расхода ДРГ.М3, ДРГ.М3Л по частотному выходу:

в диапазоне от V(Q)min до 0,1 V(Q)max ±2,0 %;
в диапазоне от 0,1 V(Q)max до 0,9 V(Q)max ±1,5 %;
в диапазоне от 0,9 V(Q)max до V(Q)max ±2,0 %;
в диапазоне от V(Q)min до V(Q)max ±5,0 %;

Пределы основной приведенной погрешности датчика расхода по токовому выходу во всем диапазоне расходов имеют значения:

  • ±1,5 % - для датчика расхода ДРГ.М
  • ±2,5 % - для датчика расхода ДРГ.М3, ДРГ.М3Л
КодНаименованиеЦена (без учета НДС)
000001935ДРГ.М-400 датчик расхода газа104625В корзинуБыстрый заказ
000051337ДРГ.М-160/80 датчик расхода газа с индикацией123750В корзинуБыстрый заказ
000001933ДРГ.М-160 датчик расхода газа103500В корзинуБыстрый заказ
000001939ДРГ.М-1600 датчик расхода газа122625В корзинуБыстрый заказ
000001944ДРГ.М-5000 датчик расхода газа164250В корзинуБыстрый заказ
000001946ДРГ.М-10000 датчик расхода газа193500В корзинуБыстрый заказ
000013814ДРГ.М-160/80 датчик расхода газа112500В корзинуБыстрый заказ
000041784ДРГ.М-01600К датчик расхода газа131625В корзинуБыстрый заказ
000050077ДРГ.М-00400К датчик расхода газа110250В корзинуБыстрый заказ
000043264ДРГ.М-00160 датчик расхода газа с индикацией114750В корзинуБыстрый заказ
000049550ДРГ.М-2500К с индикацией датчик расхода пара163125В корзинуБыстрый заказ
000001938ДРГ.М-800 датчик расхода пара108000В корзинуБыстрый заказ
000001940ДРГ.М-1600 датчик расхода пара122625В корзинуБыстрый заказ
000001937ДРГ.М-800 датчик расхода газа108000В корзинуБыстрый заказ
000023253ДРГ.М-00400К датчик расхода пара110250В корзинуБыстрый заказ
000001936ДРГ.М-400 датчик расхода пара104625В корзинуБыстрый заказ
000028810ДРГ.М-160К датчик расхода пара109125В корзинуБыстрый заказ
000001941ДРГ.М-2500 датчик расхода газа141750В корзинуБыстрый заказ
000020319ДРГ.М-01600К датчик расхода пара131625В корзинуБыстрый заказ
000018680ДРГ.М-00800К датчик расхода пара115875В корзинуБыстрый заказ
000035734ДРГ.М-00800К датчик расхода газа115875В корзинуБыстрый заказ
Цены на другие модификации см. в прайс-листе или уточняйте у менеджеров.
Заказать товар
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Характеристики

Бренд Сибнефтеавтоматика

Вы можете купить датчик расхода газа ДРГ.М по отличной цене с доставкой по России и странам СНГ. По Санкт-Петербургу и Ленинградской области возможна доставка нашим транспортом.

Также вы можете воспользоваться самовывозом со склада в Санкт-Петербурге, Воронеже, Екатеринбурге, Казани, Краснодаре, Красноярске, Нижнем Новгороде, Новосибирске, Ростове-на-Дону, Самаре, Уфе и Челябинске.
