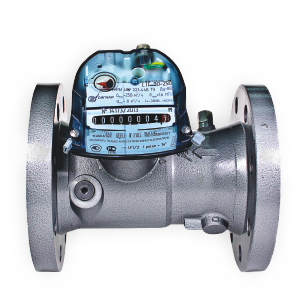

Счетчик газа турбинный СТГ

Счетчики газа турбинные СТГ предназначены для измерения рабочего объема природного газа по ГОСТ 5542, свободного нефтяного газа по ГОСТ Р 8.615, азота, воздуха и других неагрессивных, чистых, сухих газов.

Область применения – коммерческий и технологический учет газа на промышленных и коммунальных предприятиях, газораспределительных станциях, газораспределительных пунктах и котельных. Для измерения объема агрессивных газов используются счетчики с предохранительным тефлоновым покрытием.

ВНИМАНИЕ! Наличие и актуальную стоимость товара просим уточнять у менеджеров.

Задать вопрос

Описание
Модификации и цены

Обозначение счетчиков, диаметры условного прохода, максимальные Q_max и минимальные Q_min расходы, должны соответствовать значениям, указанным в таблице 1:

Таблица 1

Обозначение счетчика	Диаметр условного прохода, Ду, мм	Максимальный расход, Q_max, м³/ч	Максимальный расход, Q_max, м³/ч
			Избыточное давление Pизб., МПа
			Ризб.< 0,3	0,3 ≤ Ризб.< 0,6	0,6 ≤ Ризб.<1	Ризб. ≥ 1
СТГ-50-100	50	100	5	3	2,5	2
СТГ-80-160	80	160	8	5	4	3
СТГ-80-250		250	8	5	4	3
СТГ-80-400		400	13	8	6	5
СТГ-100-250	100	250	13	8	6	5
СТГ-100-400		400	13	8	6	5
СТГ-100-650		650	20	13	11	8
СТГ-150-650	150	650	32	20	16	13
СТГ-150-800		800	32	20	16	13
СТГ-150-1000		1000	32	20	16	13
СТГ-150-1600		1600	50	32	26	20

В таблице 1 указаны минимальные расходы счетчиков вариантов исполнения 1 и 2. Минимальные расходы счетчиков варианта исполнения 3 (по спецзаказу) составляют 0,1 Q_max.

Таблица 2. Допускаемая потеря давления при максимальном расходе

Обозначение счетчика	Диаметр условного прохода, Ду, мм	Потеря давления при Q_max, ΔР, Па
СТГ-50-100	50	1700
СТГ-80-160	80	500
СТГ-80-250		1100
СТГ-80-400		2300
СТГ-100-250	100	650
СТГ-100-400		1150
СТГ-100-650		2200
СТГ-150-650	150	750
СТГ- 150-800		1150
СТГ-150-1000		1350
СТГ-150-1600		2700

Характеристики

Наименование параметра или размера	Значение величины или параметр
Измеряемая среда	Природный газ по ГОСТ 5542, свободный нефтяной газ по ГОСТ Р 8.615, азот, воздух и другие неагрессивные, чистые, сухие газы
Максимальное давление, МПа (кгс/см²)	1,6 (16)
Рабочее давление, МПа (кгс/см²), не более	1,2 (12)
Температура измеряемой среды, ⁰С	от минус 40 до плюс 60
Пределы допускаемой относительной по-грешности, %,	1,7 0,75 2,0 1,0 0,75
вариант 1 в диапазоне расходов от Q _min до 0,1 Q _max в диапазоне расходов от 0,1 Q _max до Q_max вариант 2 в диапазоне расходов от Q _min до 0,1 Q_max в диапазоне расходов от 0,1 Q _max до Q_max вариант 3 (по спецзаказу) в диапазоне расходов от 0,1 Q _max до Q _max
Порог чувствительности: для счетчиков СТГ-50-100, м³/ч, не более для остальных счетчиков, м³/ч, не более	0,033 Q_max 0,02 Q_min
Емкость девятиразрядного отсчетного устройства: для счетчиков СТГ-50-100, м³ для остальных счетчиков, м³	9999999,99 99999999,9
Цена деления последнего ролика: для счетчиков СТГ-50-100, м³ (дм³) для остальных счетчиков, м³ (дм³)	0,002 (2) 0,02 (20)
Условия эксплуатации:
• температура окружающего воздуха, ⁰С	от минус 40 до плюс 60
• относительная влажность окружающего воздуха, %	от 30 до 80
• атмосферное давление, кПа (мм рт. ст.)	от 84 до 106,7 (от 630 до 800)
Средний срок службы, лет, не менее	12

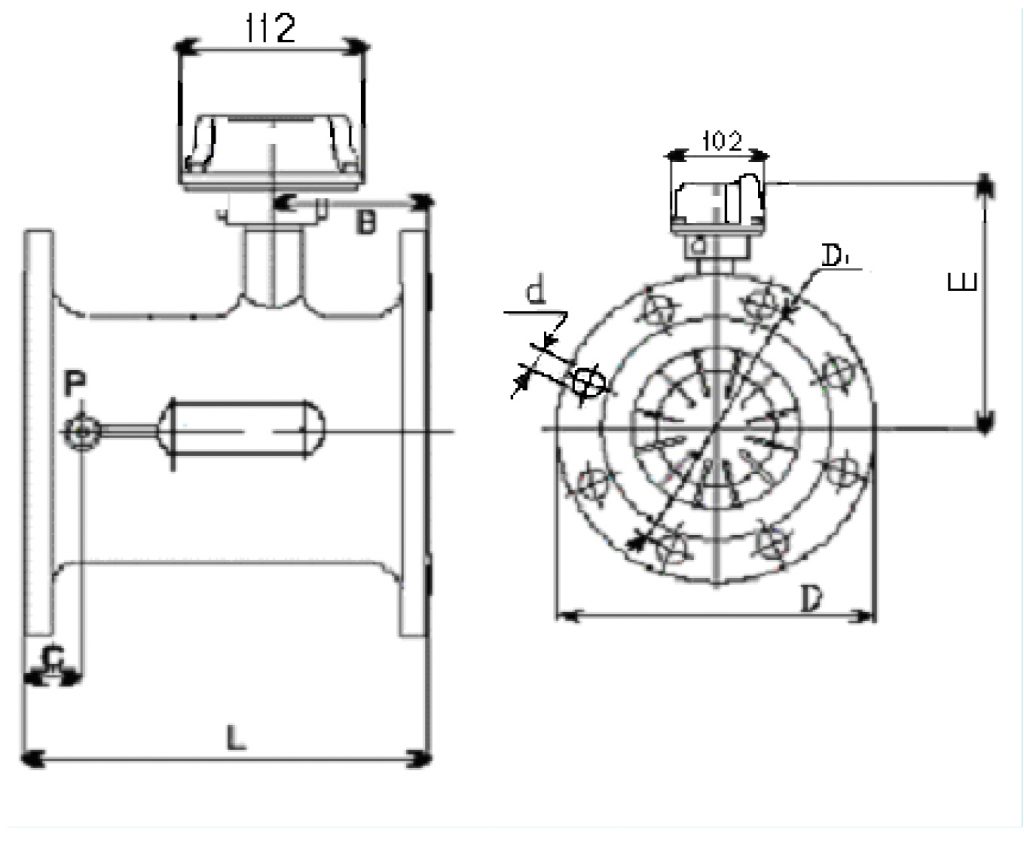

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ СЧЕТЧИКОВ

В корпусе счетчиков всех типоразмеров кроме СТГ-50-100 имеются присоединительные отверстия с трубной резьбой G ¼ - В для преобразователей давления и температуры. Счетчики СТГ-50-100 имеют присоединительное отверстие с трубной резьбой G ¼ - В для преобразователя давления.

Обозначение счетчика	Диаметр условного прохода, Ду, мм	Размеры, мм
Обозначение счетчика	Диаметр условного прохода, Ду, мм	L	В	С	E	D	D1	d
СТГ-50-100	50	150	60	45	154	Ø 165	Ø 125	Ø 18
СТГ-80-160 СТГ-80-250 СТГ-80-400	80	240	100	60	158,5	Ø 200	Ø 160	Ø 18
СТГ-100-250 СТГ-100-400 СТГ-100-650	100	300	125	85	176	Ø 220	Ø 180	Ø 18
СТГ-150-650 СТГ-150-800 СТГ-150-1000 СТГ-150-1600	150	450	185	125	181	Ø 285	Ø 241	Ø 22

Код	Наименование	Цена (без учета НДС)
000010948	СТГ 100-400 счетчик газовый	258480	В корзину Быстрый заказ
000015369	СТГ 100-250 счетчик газовый	по запросу	В корзину Быстрый заказ
000021396	СТГ 150-650 счетчик газовый	299985	В корзину Быстрый заказ
000011467	СТГ 80-160 счетчик газовый	232562	В корзину Быстрый заказ
000010024	СТГ 80-400 счетчик газовый	232392	В корзину Быстрый заказ
000019202	СТГ 50-100 счетчик газовый	по запросу	В корзину Быстрый заказ
000012292	СТГ 80-250 счетчик газовый	224408	В корзину Быстрый заказ
000019483	СТГ 150-1000 счетчик газа	по запросу	В корзину Быстрый заказ
000013924	СТГ 100-650 счетчик газовый	280131	В корзину Быстрый заказ
000010378	СТГ 150-1600 счетчик газовый	по запросу	В корзину Быстрый заказ
Цены на другие модификации см. в прайс-листе или уточняйте у менеджеров.

Заказать товар

Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Характеристики

Бренд

ЭПО «Сигнал»

Документы

Руководство по эксплуатации Размер: 1.3 Мб

Методика поверки Размер: 212.4 Кб

Свидетельство об утверждении типа + описание типа Размер: 305.4 Кб

Сертификат соответствия Размер: 253.7 Кб

Сертификат (Казахстан) Размер: 1 Мб

Вы можете купить счетчик газа турбинный СТГ по отличной цене с доставкой по России и странам СНГ. По Санкт-Петербургу и Ленинградской области возможна доставка нашим транспортом.

Также вы можете воспользоваться самовывозом со склада в Санкт-Петербурге, Воронеже, Екатеринбурге, Краснодаре, Нижнем Новгороде, Новосибирске, Ростове-на-Дону, Самаре и Уфе.
