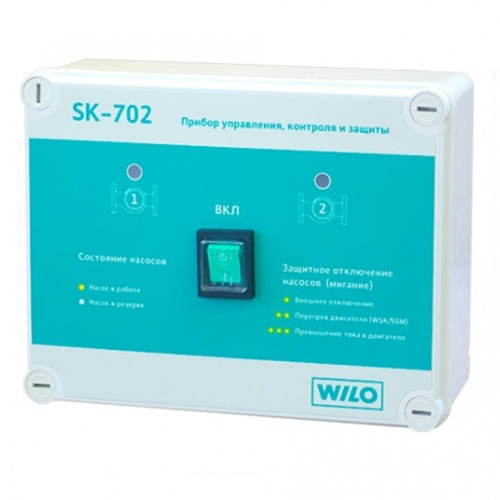

Прибор управления Wilo SK-702

Прибор SK-702 настенного монтажа предназначен для защиты, контроля и управления двумя одинарными насосами серий TOP-S, TOP-RL, P, TOP-D, IPL, IL, BL или одним сдвоенным насосом серий TOP-SD, DOP, DPL, DL.
ВНИМАНИЕ! Наличие и актуальную стоимость товара просим уточнять у менеджеров.
Цена без учета НДС: 26591 руб.
В корзину
Быстрый заказ Задать вопрос

Основные функции:

  • переключение на резервный насос при аварии основного насоса;
  • переключение насосов по времени для обеспечения их одинаковой наработки;
  • электронная защита насосов от превышения тока в двигателе (допустимое значение устанавливается в приборе);
  • защита насосов с использованием контактов WSK/SSM (при их наличии в двигателе);
  • раздельная индикация неисправности;
  • дистанционное включение/отключение и защита от сухого хода;
  • обобщенная сигнализация неисправности/работы.

Технические характеристики:

Напряжение питающей электросети

  • прибора управления: ~220 В, 50Гц
  • моторов насосов: ~1x220В/3x380В, 50 Гц

Номинальный ток моторов насосов:

  • однофазных, не более 5 А
  • трехфазных, не более 3 А

Степень защиты: IP 55

Габаритные размеры: 220х170х80

Температура эксплуатации: -10 C° - +40 C°

Температура транспортировки и хранения: -40 C° - +50 C°

Дополнительная информация:

Во время функционирования системы работает только один насос, работа двух насосов параллельно не предусмотрена.

Переключение насосов по времени:

При помощи перемычек JP1 и JP2 внутри прибора устанавливается время автоматического переключения насосов для равномерной наработки. Существует возможность выбора 4 вариантов: 3 / 6 / 12 / 24 часа.

Защита насосов от превышения тока:

При превышении тока в двигателе до значения J>1,25*Jnom в течение 20 сек. или до значения J>2*Jnom в течение 4 сек. осуществляется автоматическое защитное отключение насоса. Величина допустимого значения тока Jnom устанавливается при помощи потенциометра внутри прибора. При превышении тока насос отключается и соответствующий индикатор мигает сериями по 3 вспышки. Автоматически включается резервный насос.

Защита насосов по контакту WSK/SSM:

При срабатывании контакта WSK/SSM насос отключается, а его индикатор мигает сериями по 2 вспышке каждые 3 секунды. Автоматически включается резервный насос.

Дистанционное включение/отключение:

Осуществляется через вход IN при подключении внешнего нормально-замкнутого контакта или реле защиты от сухого хода WMS. При отключении оба индикатора работы насосов однократно мигают каждые 3 секунды.

Сигнализация неисправности/работы:

При помощи перемычки JP3 внутри прибора, устанавливается тип сигнализации на выходе SSM/SBM: перемычка установлена - обобщенная сигнализация неисправности, перемычка отсутствует – обобщенная сигнализация работы.
