Особенности
- Контрольная лампа направления вращения для индикации правильного направления вращения (только на 3~)
- Серийно с теплоизоляцией.
Оснащение/функция
Режимы работы
- Переключение ступеней частоты вращения
Ручное управление
- Настройка ступеней частоты вращения: 3 ступени частоты вращения
Автоматическое управление
- Внутренняя защита от недопустимо высоких температур обмотки (только для насосов с P2 < 180 Вт, опционально для всех типов с прибором управления SK 602N и SK 622N).
Сигнализация и индикация
- Защитный контакт обмотки (WSK, беспотенциальный нормально замкнутый контакт) (только для насосов с P2 ≥ 180 Вт)
- Контрольная лампа направления вращения (только для 3~насосов)
Оснащение
- Для насосов с фланцевым соединением: исполнения фланца
- Стандартное исполнение для насосов DN 40 - DN 65: комбинированный фланец PN 6/10 (фланец PN 16 согласно EN 1092-2) для ответных фланцев PN 6 и PN 16
- Стандартное исполнение для насосов DN 80: фланец PN 6 (рассчитан для PN 16 согласно EN 1092-2) для ответного фланца PN 6,
- Специальное исполнение для насосов DN 40 - DN 80: фланец PN 16 (согласно EN 1092-2) для ответного фланца PN 16,
- Подводка кабеля возможна с двух сторон (только для 1- и 3-фазных насосов с P2 ≥180 Вт)
- Серийная теплоизоляция
Комплект поставки
- Насос
- Теплоизоляция корпуса
- Уплотнения для резьбового соединения
- Подкладные шайбы фланцевых болтов (при номинальных внутренних диаметрах для подсоединения DN 40 - DN 65)
- Инструкция по монтажу и эксплуатации
Расшифровка наименования

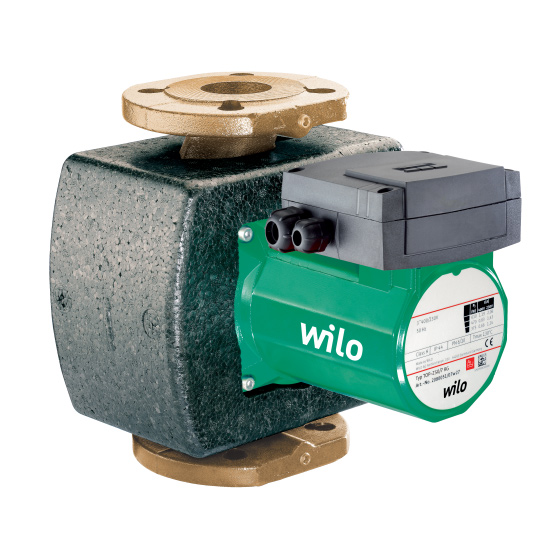

| Пример: | Wilo-TOP-Z 40/7 |
| TOP | Стандартный насос (с резьбовым или с фланцевым подсоединением) |
| -Z | Одинарный насос для системы циркуляции питьевой воды |
| 40/ | Номинальный диаметр для подсоединения |
| 7 | Номинальный диапазон напора насоса [м] при Q = 0 м3/ч |
Технические характеристики
- Допустимый диапазон температур
- TOP-Z 20/4 и TOP-Z 25/6 питьевая вода до 3,21 ммоль/л (18 °dH): макс. +65 °C, кратковременно (2 ч) до +80 °C
- начиная с TOP-Z 25/10 питьевая вода до 3,57 ммоль/л (20 °dH): макс. +80 °C, кратковременно (2 ч) до +110 °C
- Подключение к сети:
- 1~230 В, 50 Гц (в зависимости от типа)
- 3~230 В, 50 Гц (штекер переключения опционально)
- трехфазная сеть, 400 В, 50 Гц
- Класс защиты IP X4D
- Резьбовое- или фланцевое соединение (в зависимости от типа) Rp ¾ до DN 80
- Макс. рабочее давление при стандартном исполнении: 6/10 бар или 6 бар (специальное исполнение: 10 бар или 16 бар)
Материалы
- Корпус насоса: нержавеющая сталь/бронза/серый чугун (в зависимости от типа)
- Рабочее колесо: Синтетический материал
- Вал: нержавеющая сталь/керамика (в зависимости от типа)
- Подшипники: Графит, пропитанный синтетической смолой
