Основные технические характеристики
- Номинальные статические характеристики (НСХ): 100М, Pt100,100П;
- Выходной сигнал — 4...20 мА;
- Диапазоны температур: –50...+50, –50...+75, –50...+100, –50...+150, –50...+180, 0...+50, 0...+100, 0...+150, 0...+180, 0...+200, 0...+300, 0...+400, 0...+500.
- Класс точности — 0,25; 0,5
- Степень защиты от пыли и влаги: IP65 (сальник М16x1,5); IP54 (вилка PLT-164); IP65 (кабельный ввод VG9-MS68 (металл)); IP54 (VG9-K68 (пластик));
- Климатические исполнения: С3 (–10...+70 °С), Д3 (–50...+70 °С), Т3 (–25...+80 °С);
- Варианты исполнения: общепромышленное, Ex (ExiaCT6 X);
- Напряжение питания — =12...36 В;
- Потребляемая мощность — не более 0,8 В;
- Время установления рабочего режима — не более 15 мин;
- Электромагнитная совместимость (ЭМС) — III-A.
Материал клеммной головки — алюминиевый сплав.
Материал защитной арматуры, контактирующей с измеряемой средой: 12Х18Н10Т, КТМС-кабель, Luxal 203.

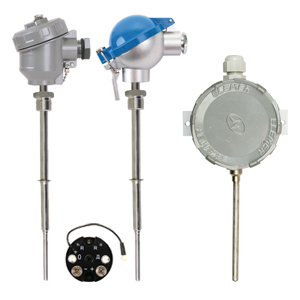

Конструктивные особенности
- измерительный преобразователь (ИП-205) встроен в клеммную головку первичного преобразователя;
- в состав термопреобразователей ТХАУ-205 входит компенсатор температуры «холодного спая».
Примечание: ИП-205/М, ИП-205/П, ИП-205/ХА могут поставляться как самостоятельные изделия.
Межповерочный интервал — 2 года (методика поверки — МИ 2356-2006).
Обозначение при заказе
ТСМУ-205 |
-М |
3 |
АГ-10 |
С |
t1070 |
100М |
–50…+150 |
100 |
10 |
0,5 |
ГП |
ТУ |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
1. Тип прибора.
2. Вариант исполнения.
3. Конструктивное исполнение
4. Тип корпуса. Базовое исполнение — АГ-10.
5. Тип кабельного ввода. Базовое исполнение — Сальник.
6. Код климатического исполнения. Базовое исполнение — t1070.
7. НСХ первичного преобразователя.
8. Диапазон измеряемых температур.
9. Длина монтажной части L, мм.
10. Диаметр монтажной части, мм.
11. Класс точности.
12. Госповерка (код заказа «ГП»).
13. Обозначение технических условий ТУ 4227-003 -13282997-01.
