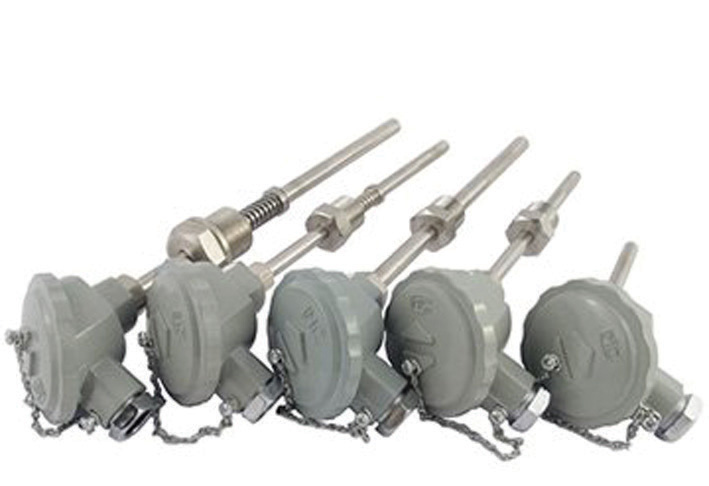

Принцип действия термопреобразователей измерительных состоит в преобразовании значения температуры в унифицированный электрический выходной сигнал постоянного тока, линейно пропорциональный температуре в заданном диапазоне преобразования температуры. Модификации ТМТУ, ТПТУ состоят из первичного термопреобразователя (ТМТ, ТПТ по ГОСТ Р 8.625-2006, ТХА по ГОСТ 6616-94) и преобразователя измерительного. Модификации ПСМ, ПСП, ПСХА состоят из преобразователя измерительного. Виды первичных термопреобразователей, для каждой из групп видов исполнения термопреобразователей измерительных:
- на основе медного чувствительного элемента для ТМТУ, ПСМ;
- на основе платинового чувствительного элемента для ТПТУ, ПСП;
- на основе термопары хромель-алюмель (ХА(К)) для ТХАУ, ПСХА.
|
Напряжение питания постоянного тока [В] |
12…24 (18…36) |
|
Максимальное сопротивление нагрузки [кОм]
где: Uп - номинальное напряжение питания [В] |
Rн = (Uп – 9)/I |
|
Категория пылевлагозащищенности по ГОСТ 14254-96 |
IP65 |
|
Устойчивость к механическим воздействиям |
N4 |
|
Устойчивость к климатическим воздействиям |
С4 |
|
Потребляемая мощность [Вт], не более |
1,2 |
|
Срок службы, не менее |
12 лет |
Таблица 1. Обозначения модификаций и видов исполнения.
|
Тип и вид исполнения |
Унифици-рованный выходной сигнал |
Габаритные размеры |
НСХ первичного термопреоб-разователя |
Диапазон преобра-зования температуры |
Основная приведенная погрешность |
|---|---|---|---|---|---|
|
ТПТУ-х-L-Х05 |
0 - 5 |
120 - 3500 |
100П Pt100 |
-200 .. 0 |
±0,51 ±0,252 ±0,13 |
|
ТПТУ-х-L-Х02 |
0 - 20 |
||||
|
ТПТУ-х-L-Х42 |
4 - 20 |
||||
|
ТМТУ-х-L-Х05 |
0 - 5 |
120 - 3500 |
100М |
-50 .. 50 |
±0,25 ±0,5 |
|
ТМТУ-х-L-Х02 |
0 - 20 |
||||
|
ТМТУ-х-L-Х42 |
4 - 20 |
||||
|
ТПТУ - 4 - 205 |
0 - 5 |
60х50х22 |
Pt100 |
-50 .. 50 |
±0,5 |
|
0 - 20 |
|||||
|
4 - 20 |
|||||
|
ТПТУ - 4 - 305 |
0 - 5 |
20х75х55 |
Pt100 |
-50 .. 50 |
±0,5 |
|
0 - 20 |
|||||
|
4 - 20 |
|||||
|
ТПТУ - 4 - 405 |
0 - 5 |
27х92х65 |
Pt100 |
-50 .. 50 |
±0,5 |
|
0 - 20 |
|||||
|
4 - 20 |
здесь:
х - вид исполнения первичного термопреобразователя;
L - длина монтажной части первичного термопреобразователя;
Х - конструктивное исполнение преобразователя:
- 1 – устанавливается в головку первичного термопреобразователя;
- 2 – устанавливается на поверхность;
- 3 – устанавливается на DIN – рейке в 3-х выводном корпусе;
- 4 – устанавливается на DIN – рейке в 4-х выводном корпусе;
1 - верхняя граница диапазона преобразования температуры: 600 °С
2 - верхняя граница диапазона преобразования температуры: 500 °С
3 - верхняя граница диапазона преобразования температуры: 450 °С
4 - верхняя граница диапазона преобразования температуры: 900 °С

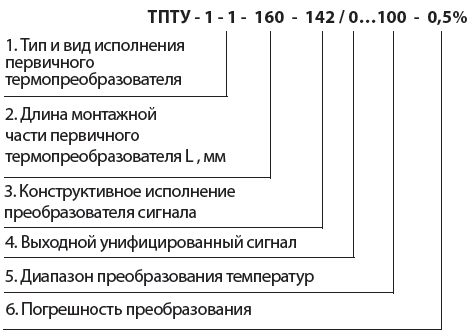

Обозначение при заказе
