Затворы можно приводить в действие при помощи:
- металлической рукоятки;
- ручного редукторного привода с червячной передачей;
- пневматического привода двух- или одно- стороннего действия;
- одно- или трехфазного электрического привода, а также при помощи приводов с возможностью позиционирования.
Особенности:
- шлицевое соединение штока с диском:
- обеспечивает надежное соединение штока с диском и передачу крутящего момента;
- меньший износ, по сравнению с другими типами соединения диска с валом
- самоцентрирующийся диск обеспечивает высокую герметичность при закрытом положении и снижает износ седлового уплотнения;
- все детали взаимозаменяемы, включая диски, оси, седловые уплотнения, что снижает расходы на техническое обслуживание;
- надежная фиксация штока стопорным пружинным кольцом;
- двойное уплотнение обеспечивает высокую герметичность по штоку;
- Верхний и нижний антифрикционные подшипники позволяют увеличить срок службы затвора и снизить крутящие моменты
- легкоразборная система — простота технического обслуживания;
- наличие шильдика с данными на каждом затворе позволяет легко идентифицировать каждое изделие;
- большой диапазон использования за счет разнообразных материалов седлового уплотнения и диска.

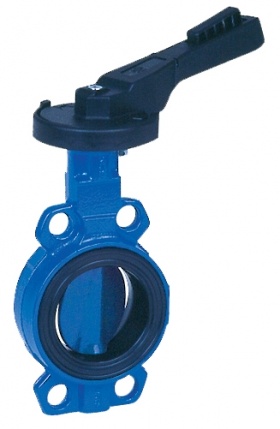

Тип VFY-WH – дисковый затвор для установки в середине трубопровода
Перекачиваемые среды: Вода для систем отопления, ГВС, ХВС, гликолевые растворы до 50%.
Диапазон рабочих температур:
-10°С …+120 °С – для затворов с диском GGG40 c полиамидным покрытием
-10°С …+130 °С – для затворов с диском AISI316
Минимальная температура окружающей среды: -10°С
Герметичность затвора: класс А (ГОСТ Р 54808-2011)
Тип корпуса: с центрирующими отверстиями
Материал корпуса: чугун GG25
Седловое уплотнение: EPDM
|
Ду, мм |
Ру, бар |
Присоединительный размер фланцев, соответствующий Ру, бар |
Материал диска затвора |
|---|---|---|---|
|
50 |
16 |
10/16 |
Высокопрочный чугун GGG40 с полиамидным покрытием |
|
65 |
|||
|
80 |
|||
|
100 |
|||
|
125 |
|||
|
150 |
|||
|
200 |
|||
|
250 |
|||
|
300 |
|||
|
25 |
10 |
10/16 |
Коррозионностойкая сталь AISI316 |
|
32/40 |
16 |
||
|
50 |
|||
|
65 |
|||
|
80 |
|||
|
100 |
|||
|
125 |
|||
|
150 |
|||
|
200 |
|||
|
250 |
|||
|
300 |
