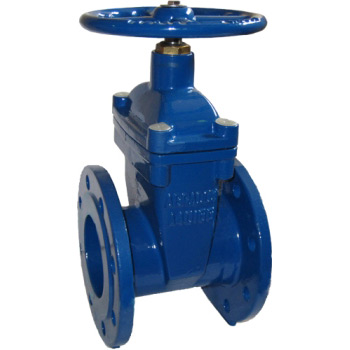

Задвижки чугунные с обрезиненным клином ABRA обладают отличной химической устойчивостью к:
- воде, в том числе воде ХВС и ГВС, (систем холодного, в том числе хозяйственно-питьевого, и горячего водоснабжения), морской воде, оборотной воде тепловых сетей, деминерализованной, дистиллированной, газированной воде и т.п.
- стандартным теплоносителям тепловых сетей (систем отопления) на основе воды
- стандартным антифризам на основе этиленгликоля и пропиленгликоля и других подобных.
Особенности
- Задвижки чугунные ABRA, по строительной длине и присоединительным размерам фланцев взаимозаменяемы с МЗВ, МЗВГ, 30ч39р, хавле задвижки. проходят двойной контроль качества - после гидроиспытаний дополнительно испытываются воздухом
- Малое гидравлическое сопротивление задвижек обеспечивает великолепные гидравлические характеристики.
- Задвижка клиновая - это трубопроводная арматура, в которой запирающий элемент перемещается возвратно-поступательно перпендикулярно направлению потока рабочей среды
- Минимальная строительная длина обеспечивает отличные эксплуатационные характеристики.
- Полнопроходная конструкция позволяет использовать данные задвижки чугунные ABRA ( По строительной длине и присоединительным размерам фланцев взаимозаменяемы с МЗВ, МЗВГ, 30ч39р, хавле задвижки) даже в системах канализации.
- Конструкция клиновой задвижки ( по строительной длине и присоединительным размерам фланцев взаимозаменяемы с МЗВ, МЗВГ, 30ч39р, хавле задвижки) обеспечивает при необходимости полную разборность.
- Очевидно, что задвижка чугунная клиновая ( по строительной длине и присоединительным размерам фланцев взаимозаменяемы с МЗВ, МЗВГ, 30ч39р, хавле задвижки) с обрезиненным клином допускает возможность подачи среды в любом направлении.
Характеристики
- Расчетный срок эксплуатации - не менее 50 лет, при использовании на воде соответствующей СанПиН 2.1.4.1074-01 и ГОСТ 2874-82 без механического нарушения целостности защитного покрытия в температурном диапазоне, соответствующем данному паспорту.
- Гарантийный срок при соблюдении потребителем правил транспортировки, хранения, монтажа и эксплуатации устанавливается 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента продажи. При условии соблюдений всех требований расчетного срока эксплуатации гарантийный срок составляет - не менее 10 лет или 5000 циклов открытия-закрытия без обслуживания
- Класс герметичности – класс «А» по ГОСТ 9544-93 (протечки не допускаются.)
- Задвижки производятся в соответствии с требованиями к безопасности по ГОСТ 12.2.063-81.
- Строительная длина по ГОСТ 3706-93 Ру1,0(10) и Ру1,6(16) ряд 3, DIN3202 F4, EN558-1 GR (серия) 14
- Присоединительные размеры фланцев по ГОСТ 12815-80/ ГОСТ 12820/ГОСТ 12821/ГОСТ 12822
- Редуктор привода имеет ресурс на полный срок службы задвижки без обслуживания.
- Материал корпуса и крышки корпуса – ВЧШГ. Материал рабочего органа - ВЧШГ, нержавеющая сталь. Материал уплотнения ЕРDМ - термополимер этилена, пропилена и диена с оставшейся ненасыщенной частью диена в боковой цепи (ГОСТ 28860-90). Материал шпинделя - нержавеющая сталь. Материал гайки клина задвижки – латунь, бронза
- Материал обрезиненного клина ЕРDМ - термополимер этилена, пропилена и диена с оставшейся ненасыщенной частью диена в боковой цепи (ГОСТ 28860-90 Покрытие обрезиненного клина - сплошное.
- Антикоррозионное покрытие ( внутреннее и внешнее), исключающее коррозию в течение всего срока службы при ненарушенной целостности и при условии соблюдений всех требований расчетного срока эксплуатации.
- Обеспечена защита болтов крепежа крышки от коррозии изнутри и снаружи в течение всего срока службы при ненарушенной целостности и соблюдении при условии соблюдений всех требований расчетного срока эксплуатации.

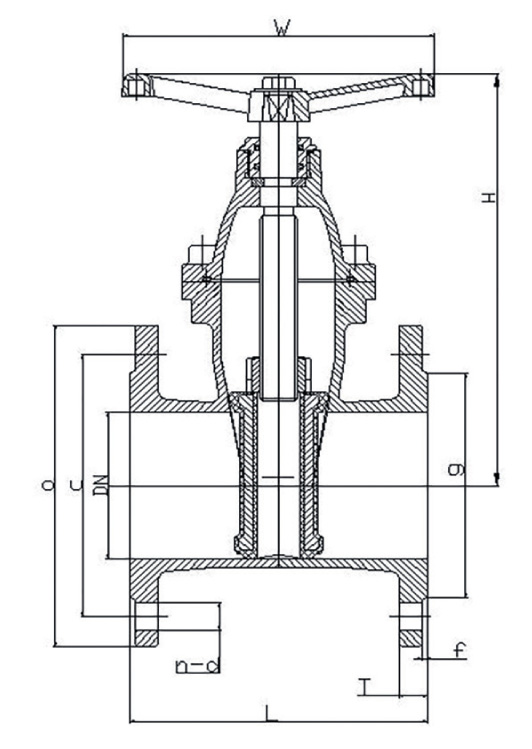

Габаритные размеры
Ду / DN задвижки: |
Ду40 (1 1/2") |
Ду50 (2") |
Ду65 (2 1/2 ") |
Ду80 (3") |
Ду100 (4") |
Ду125 (5") |
Ду150 (6") |
Ду200 (8") |
Ду250 (10") |
Ду300 (12") |
Ду350 (14") |
Ду400 (16") |
Ду450 (18") |
Ду500 (20") |
Ду600 (24") |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Ру / PN |
16 бар (1,6 МПа) |
||||||||||||||
Диапазон рабочих температур, °C |
Максимально допустимая температура 120 °C, |
||||||||||||||
Код товара |
ABRA A40-16-040 |
ABRA A40-16-050 |
ABRA A40-16-065 |
ABRA A40-16-080 |
ABRA A40-16-100 |
ABRA A40-16-125 |
ABRA A40-16-150 |
ABRA A40-16-200 |
ABRA A40-16-250 |
ABRA A40-16-300 |
ABRA A40-16-350 |
ABRA A40-16-400 |
ABRA A40-16-450 |
ABRA A40-16-500 |
ABRA A40-16-600 |
L |
140 |
150 |
170 |
180 |
190 |
200 |
210 |
230 |
250 |
270 |
290 |
310 |
330 |
350 |
390 |
Н |
190 |
205 |
228 |
265 |
300 |
355 |
400 |
490 |
585 |
685 |
733 |
810 |
889 |
968 |
1128 |
Н1 |
265 |
288 |
321 |
365 |
410 |
480 |
543 |
660 |
788 |
915 |
993 |
1100 |
1209 |
1326 |
1548 |
О |
150 |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
460 |
520 |
580 |
640 |
715 |
840 |
С |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
470 |
525 |
585 |
650 |
770 |
I |
18 |
19 |
19 |
19 |
19 |
19 |
19 |
20 |
22 |
24,5 |
26,5 |
28 |
30 |
31,5 |
36 |
d |
19 |
19 |
19 |
19 |
19 |
19 |
23 |
23 |
28 |
28 |
28 |
31 |
31 |
34 |
37 |
n |
4 |
4 |
4 |
8 |
8 |
8 |
8 |
12 |
12 |
12 |
16 |
16 |
20 |
20 |
20 |
W |
150 |
150 |
180 |
180 |
205 |
205 |
240 |
280 |
320 |
360 |
450 |
450 |
600 |
600 |
600 |
g |
84 |
99 |
118 |
132 |
156 |
184 |
211 |
266 |
319 |
370 |
429 |
480 |
548 |
609 |
720 |
f |
3 |
4 |
5 |
||||||||||||
Вес, кг |
10 |
11 |
14,5 |
17,5 |
22,5 |
30 |
39 |
59 |
91 |
128 |
185 |
245 |
359 |
540 |
780 |
Крутящий момент, Н*м |
40 |
40 |
40 |
60 |
75 |
95 |
110 |
160 |
210 |
280 |
300 |
350 |
400 |
450 |
550 |
Кv, |
130 |
200 |
390 |
600 |
1000 |
1800 |
2900 |
6000 |
10000 |
16000 |
18000 |
33000 |
39000 |
53000 |
85000 |
L – строительная длина DIN3202 F4 = EN558-1 GR14, мм
Н – строительная высота от оси трубы, мм
Н1 – габаритная высота
О – внешний диаметр присоединительного фланца, мм
С – межосевое расстояние присоединительных отверстий, мм
I – толщина фланцев, мм
d – диаметр присоединительных отверстий, мм
n – КСО - количество сквозных отверстий в 1 фланце
W – диаметр штурвала, мм
g – внешний диаметр присоединительного выступа, мм
f – высота присоединительного выступа, мм
