Для удобства монтажа терминал представлен двумя моделями:

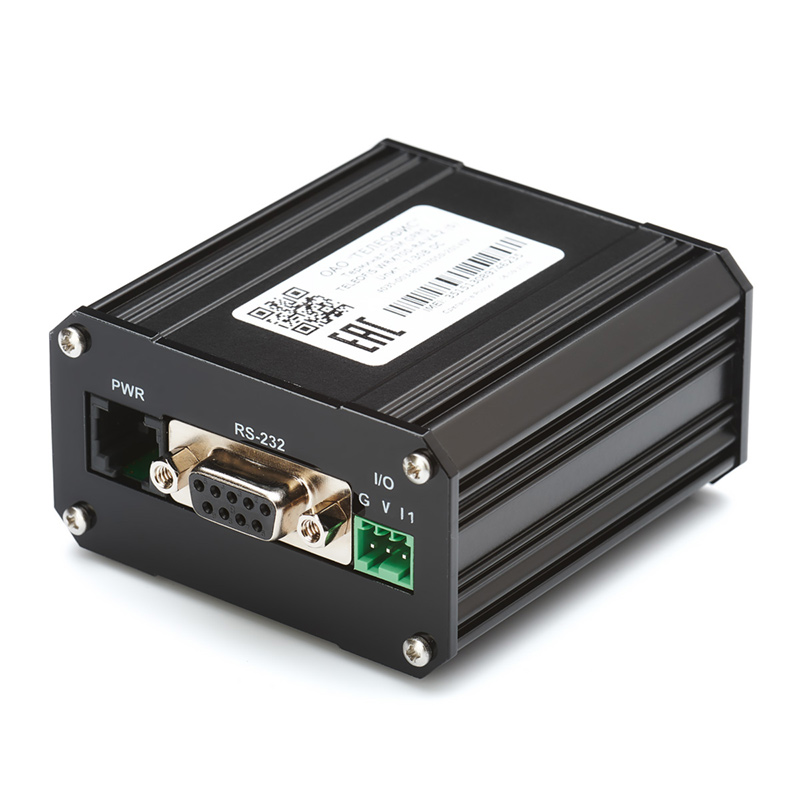

- В квадратном корпусе (на выбор - крепление на DIN-рейку, на стену и настольное исполнение)
- В треугольном корпусе (крепление на DIN-рейку). Преимуществом данной модели является удобное расположение блока светоиндикации при монтаже на DIN-рейку (все индикаторы выведены на переднюю панель)
Основные функции и возможности терминала:
- Беспроводная передача данных в "прозрачном" режиме по сети GPRS (TCP/IP). Настройка соединения по расписанию.
- Два режима работы: TCP-клиент и TCP-сервер.
- Резервирование канала связи по CSD или с помощью второй SIM-карты.
- Служебный канал для удаленной настройки и обновления ПО терминала по GPRS. По умолчанию канал настроен на работу с сервером TCP-соединений M2M24.ru. Сервер обеспечивает соединение между узлами учёта, не имеющими возможность получить внешний IP-адрес и работающими в режиме TCP-клиент.
- Дистанционная настройка терминала через ПК с помощью удобной программы конфигурации. Для удобства настройки WRX700-R4 оснащен USB-портом.
- Контроль удалённых объектов (например, датчиков) с помощью входа "АЦП"/"сухой контакт".
- Дополнительный вход для подключения низковольтного питания через разъёмный клеммник. При необходимости вход может работать как выход для питания внешних устройств напряжением 7–30В.
Терминал предназначен для диспетчеризации приборов учёта и промышленных объектов: аварийных и охранных систем, котельного оборудования, вентиляционных и осветительных установок.
Функциональные характеристики
Поддерживаемые стандарты связи |
CSD, GPRS, SMS, USSD |
Тип модуля GSM |
Telit GL868-DUAL V3 |
Количество SIM-карт |
х2 |
Функция безусловной перезагрузки |
Есть |
Встроенный TCP/IP стек |
Есть |
Объём входного буфера данных |
1024 байт |
Вход типа «АЦП» (настраиваемый как «сухой контакт») |
х1 |
Выход 7-30 В для питания внешних устройств |
1 |
Сторожевой таймер WatchDog |
Есть |
Передача данных
Скорость приема данных по GSM интерфейсу (Download) |
85.6 кбит/с |
Скорость передачи данных по GSM интерфейсу (Upload) |
42.8 кбит/с |
GPRS Multi-slot class |
class 10 |
GPRS Mobile station class |
Class B |
Одновременных TCP соединений |
5 (+1 служебный) |
Скорость передачи данных по CSD |
9600 бит/сек |
Сервисы SMS |
MT, MO, CB |
Формат SMS |
PDU, TEXT |
Параметры GSM модуля
Диапазоны частот |
GSM: 900/1800МГц |
Мощность передатчика (EGSM 900) |
2Вт |
Мощность передатчика (DCS 1800) |
1Вт |
Чувствительность приёмника (на частоте 900МГц) |
-108дБ |
Чувствительность приёмника (на частоте 1800МГц) |
-107дБ |
Проводные интерфейсы
Тип основного интерфейса |
RS-232 |
Тип дополнительного интерфейса |
USB 2.0 (USB Host) |
Скорость передачи данных по RS-232 |
1200-115200 бит/сек |
Электрические параметры
Напряжение питания постоянное |
7..30В |
Максимальный потребляемый ток |
400мА (при напряжении питания 12В) |
Конструктивные особенности
Тип разъёма интерфейса RS-232 |
DB-9F |
Тип антенного разъёма |
SMA |
Тип разъёма I/O |
Разрывной клеммник |
Тип разъёма USB |
USB mini |
Тип разъёма низковольтного питания |
RJ12 (6P6C) |
Класс защиты корпуса |
IP30 |
Габаритные размеры |
76 x 65 x 35 мм |
Вес |
135 г |
Материал корпуса |
Сплав алюминия |
Доступные варианты монтажных креплений
- Одинарное пластиковое крепление на DIN-рейку (V)
- Двойное пластиковое крепление на DIN-рейку (H)
- Металлическое крепление на DIN-рейку (R)
- Крепление на стену (T)
- Резиновые приборные ножки (S)
Параметры эксплуатации
Диапазон рабочих температур |
-40...+70°C |
Относительная влажность |
90% (при 20°C) |
Атмосферное давление |
83..106 мм. рт. ст. |
Вибрация |
55 Гц (Амплитуда 0.35мм) |
Гарантия |
4 года |
Параметры надёжности
- Наработка на отказ: 100 000 часов
- Средний срок службы: 10 лет
