Термометры состоят из защищенной стеклянной оболочкой капиллярной трубки с резервуаром, заполненным термометрической жидкостью, защитного корпуса и защитной гильзы. Шкала термометра нанесена на наружной поверхности капиллярной трубки. Верхняя часть капиллярной трубки (со шкалой) находится в корпусе, а нижняя (с резервуаром) — в гильзе.
Корпус изготовлен из анодированного алюминия. Гильза изготавливается либо из латуни (для термометров с верхним пределом измерений до 200 °С), либо из никелированной стали (для термометров с диапазоном измерений 0…600 °С), либо из нержавеющей стали (под заказ). В зависимости от типа подсоединения производятся два исполнения: термометр угловой и термометр прямой.
Область применения: судостроение, водоснабжение, теплоснабжение.
Диапазоны показаний температур
- −30…+70 °С
- 0…+50 °С
- 0…+100 °С
- 0…+120 °С
- 0…+160 °С
- 0…+200 °С
- 0…+600 °С
Рабочая температура
- Окружающая среда: −40…+60 °С
Длина верхней и погружной частей
| Диапазон температур, °С | Верхняя часть, мм | Погружная часть, мм |
|---|---|---|
| −30...+70, 0...+200 | 110; 150; 200 | 30*; 40; 50; 64; 100; 150 |
| 40; 50; 64; 100; 150 | ||
| 0...+600* | 200 | 100; 150 |
* — только прямое присоединение.
Корпус: Анодированный алюминий
Погрешность измерений:
От 1 до 10 °С в зависимости от диапазона измеряемой температуры и цены деления шкалы термометра.
Присоединение: G½ (под заказ другие резьбы)
Исполнение: Прямое или угловое
Заполнение: Керосин
Материал гильзы:
- Латунь (только до 200 °C включительно);
- Нержавеющая сталь 08Х18Н10 (600 °C или при длине погружной части 150 мм)
Комплектность: Гильза из латуни или нержавеющей стали, в зависимости от диапазона показаний ТТ-В
Рабочее давление на гильзе:
- 10 МПа — для латунных гильз
- 25 МПа — для гильз из нержавеющей стали
Межповерочный интервал: 3 года
Техническая документация:
- ТУ 4321-002-4719015564-2008
- ГОСТ 28498-90

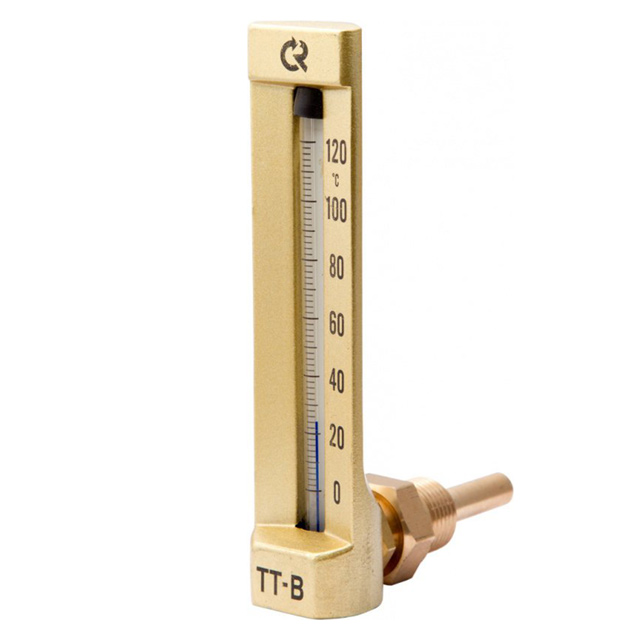

Термометры жидкостные виброустойчивые TT-B
| Тип | Вид корпуса | Диапазон показаний температуры, °C | Высота корпуса, мм |
|---|---|---|---|
| ТТ-В | прямой или угловой | −30…+70; 0…50 / 100 / 120 / 160 / 200 | 110, 150, 200 |
| прямой | 0…600 | 200 |
