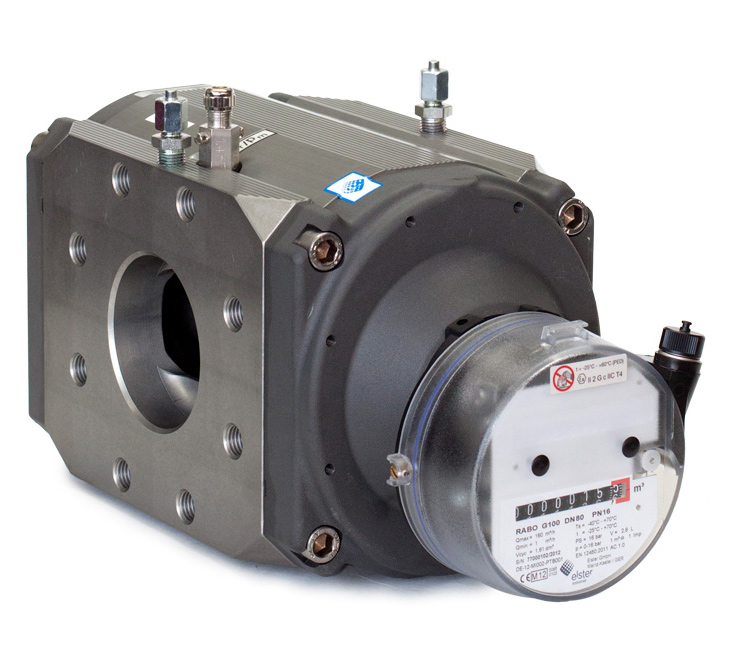

Ротационный счетчик газа RABO

Счетчики газа ротационные RABO предназначены для измерения объемов очищенных и осушенных одно и многокомпонентных неагрессивных газов, таких как природный газ по ГОСТ5542-87, пропан, воздух, азот, инертных и других газов.

Счетчик газа ротационный RABO был разработан с учетом многолетнего опыта эксплуатации счетчика газа RVG и превосходит его по метрологическим и эксплуатационным характеристикам.

ВНИМАНИЕ! Наличие и актуальную стоимость товара просим уточнять у менеджеров.
Задать вопрос
  • Описание
  • Модификации и цены

Счетчик RABO по своим метрологическим, техническим и эксплуатационным характеристикам полностью удовлетворяет требованиям, предъявляемым к ротационным счетчикам газа ГОСТ Р 8.740 — 2011 «Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков», имеют сертификаты соответствия ТР ТС и Системы добровольной сертификации ГАЗСЕРТ.

Диапазоны измерения и перепад давления на счетчике

Типоразмер Условный проход Ду, мм Qmax, м3 Диапазон рабочих расходов Qmin/ Qmax Перепад давления при Qmax, Па
1:250 1:200 1:160 1:130 1:100 1:80 1:65 1:50 1:30 1:20
Qmin, м3
G16 50 25 0,5 0,8 1,3 55
G25 50 40 0,5 0,6 0,8 1,3 2 80
G40 50 65 0,5 0,6 0,8 1 1,3 2 3 230
G65 50 100 0,4 0,5 0,6 0,8 1 1,3 1,6 2 3 5 540
G100 80 160 0,6 0,8 1 1,3 1,6 2 2,5 3 5 8 425
G160 80 250 1 1,3 1,6 2 2,5 3 4 5 8 13 575
G250 100 400 1,6 2 2,5 3 4 5 6 8 13 20 810
G400 100 650 2,5 3 4 5 6,5 8 10 13 22 32 1700
G400 150 650 2,5 3 4 5 6,5 8 10 13 22 32 1700
Примечания:
Исполнение счетчика 2У возможно только для рабочих расходов, выделенных зеленым цветом.
Qmin — минимальный объемный расход;
Qmax — максимальный объемный расход.

Коэффициенты передачи датчиков импульсов Ср

Типоразмер счетчика G16, G25, G40, G65 G100 G160 G250 G400
Коэффициент передачи датчика Е1, имп/м3 10 1,0 1,0 1,0 1,0
Коэффициент передачи датчика R300, имп/м3 500 50 50 50 50
Коэффициент передачи датчика A1K, имп/м3** ≈11494 ≈6211 ≈3280 ≈3650 ≈2195
* Один импульс соответствует одному полному обороту ролика младшего разряда
**Точное значение коэффициента передачи датчика А1К приведено в паспорте счетчика

Счетчик RABO имеет три исполнения – основное, дополнительное «У» и дополнительное «2У», отличающиеся относительными погрешностями измерений.

Пределы допускаемой относительной погрешности при измерении объема газа

Наименование параметра Значение параметра для исполнений
Основное У
Пределы допускаемой относительной погрешности измерений объема газа в диапазоне расходов, %
от Qmin до Qt , включительно 2,0 (±2,0) 2,0 (±2,0)
от Qt до Qmax 1,0 (±1,0) 1,0(±1,0)
от Qmin до Qmax ±0,9(±0,9
Примечание – допускаемая относительная погрешность для всех допустимых условий эксплуатации
Точка перехода Qt, м3/ч: 0,1 Qmax 0,05 Qmax
Рабочее давление измеряемого газа, не более, МПа 1,6
Счетный механизм 8-разрядный
Диапазон температур измеряемой среды, oС от минус 30 до плюс 70
Диапазон температур окружающей среды, oС от минус 40 до плюс 70
Степень защиты счётчика от проникновения пыли и воды 12 лет
Средний срок службы IP67 по ГОСТ 14254
Средняя наработка на отказ 100000 ч
Интервал между поверками 5 лет


Отличительные особенности

  • Высокая точность измерения
  • Низкий порог чувствительности по расходу
  • Пониженная, в сравнении с RVG, чувствительность к пневмоудару
  • Монтаж на горизонтальных и вертикальных участках газопровода
  • Применение счетчика для направлений потока газа слева направо или справа налево
  • Широкий диапазон измерения (до 1:250)
  • Отсутствие требований к длине прямолинейных участков трубопровода
  • Низкая потеря давления на счетчике
  • Возможность работы с электронными корректорами объема газа
  • Наличие исполнений с улучшенными метрологическими характеристиками
  • Возможность установки низкочастотных (НЧ), среднечастотных (СЧ) и высокочастотных (ВЧ) датчиков импульсов
  • Оптимизированный процесс технического обслуживания счетчика в процессе эксплуатации
Ротационные счётчики газа RABO обладают рядом конструктивных особенностей, обеспечивающих удобство его применения и эксплуатации при наличии требований к компактному размещению узла учета.

При том, что монтажные размеры у одинаковых типоразмеров счетчиков RVG и RABO одинаковы (за исключением типоразмера G400), у RABO задняя крышка плоская и он может быть установлен ближе к стене.

КодНаименованиеЦена (без учета НДС)
000059478RABO G 65 счетчик газа (диапазон 1:250)по запросу
В корзину
Быстрый заказ
000060907RABO G 40 счетчик газа (диапазон 1:50)по запросу
В корзину
Быстрый заказ
000052275RABO G 25 счетчик газа (диапазон 1:50)по запросу
В корзину
Быстрый заказ
000055445RABO G 25 счетчик газа (диапазон 1:30)по запросу
В корзину
Быстрый заказ
000059842RABO G 40 счетчик газа (диапазон 1:80)по запросу
В корзину
Быстрый заказ
000060919RABO G 65 счетчик газа (диапазон 1:65)по запросу
В корзину
Быстрый заказ
000059827RABO G 250 счетчик газа (диапазон 1:160)по запросу
В корзину
Быстрый заказ
000060464RABO G 160 счетчик газа (диапазон 1:160)по запросу
В корзину
Быстрый заказ
000055223RABO G 100 счетчик газа Ду 80 (диапазон 1:200)по запросу
В корзину
Быстрый заказ
000048828RABO G 16 счетчик газа (диапазон 1:50)по запросу
В корзину
Быстрый заказ
Цены на другие модификации см. в прайс-листе или уточняйте у менеджеров.
Заказать товар
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Характеристики

Бренд Эльстер Газэлектроника

Вы можете купить ротационный счетчик газа RABO по отличной цене с доставкой по России и странам СНГ. По Санкт-Петербургу и Ленинградской области возможна доставка нашим транспортом.

Также вы можете воспользоваться самовывозом со склада в Санкт-Петербурге, Воронеже, Екатеринбурге, Краснодаре, Нижнем Новгороде, Новосибирске, Ростове-на-Дону, Самаре и Уфе.
