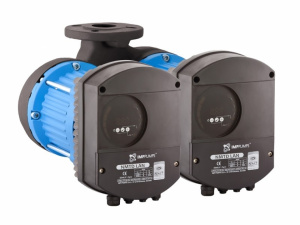

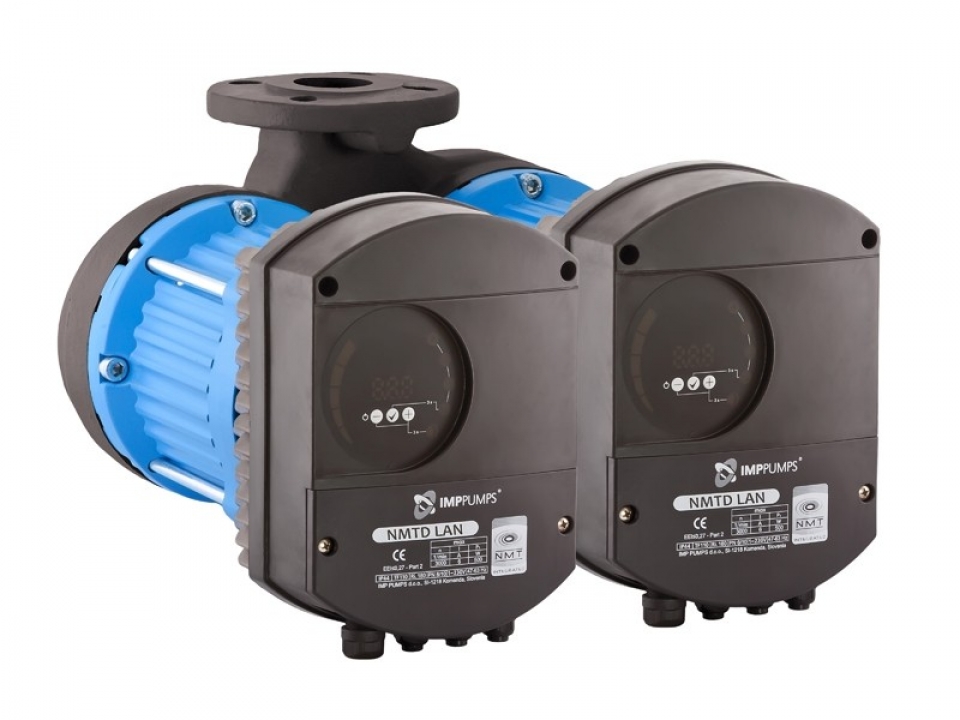

Представлены две версии насоса: NMT(D) LAN и NMT(D) LAN С.
Последний оснащен опцией удаленного доступа через протоколы Ethernet, Modbus, аналоговые выходы/входы и релейное управление.
Доступ к насосам NMT(D) LAN можно получить через релейный выход. Основной целью применения сдвоенного насоса является обеспечение непрерывной работы в том случае, если один из насосов станет неисправен.
Общий корпус гидравлической части оснащен переключающей заслонкой и двумя головками насоса, по отдельности подключенными к электросети.
Насосы изготовлены в соответствии со следующими стандартами и классами защиты:
- Класс защиты: IP44
- Класс изоляции: 180 (Н)
- Защита двигателя: Термореле (встроенное)
Технические требования по установке
Тип насоса |
Номинальное давление |
Установочная длина, мм |
---|---|---|
NMT(D) LAN (С) 50-120 |
PN6 и PN10 |
280 |
NMT(D) LAN (С) 65-120 |
340 |
|
NMT(D) LAN (С) 80-120 |
PN6 или PN10 |
360 |
NMT(D) LAN (С) 100-120 |
360 |
|
NMT(D) LAN (С) 40-180 |
PN6 и PN10 |
250 |
NMT(D) LAN (С) 50-180 |
280 |
|
NMT(D) LAN (С) 65-180 |
340 |
|
NMT(D) LAN (С) 80-180 |
PN6 или PN10 |
360 |
NMT(D) LAN (С) 100-180 |
360 |
Насос предназначен для перекачки чистой воды или смеси воды и гликоля, пригодной для использования в централизованных системах отопления. Качество воды должно соответствовать требованиям, предусмотренным стандартом VDI 2035.
Жидкость не должна содержать агрессивных или взрывоопасных примесей, смесей минеральных масел и/или твердых или волнистых частиц. Насос нельзя использовать для перекачки горючих и взрывоопасных веществ. Кроме того, его нельзя использовать во взрывоопасной атмосфере.
Допустимая температура окружающей и перекачиваемой жидкости
Температура окружающей среды °C |
Температура жидкости °C |
Относительная влажность окружающей среды |
|
---|---|---|---|
Мин. |
Макс. |
||
Up to 25 |
-10 |
110 |
<95% |
30 |
-10 |
100 |
|
35 |
-10 |
90 |
|
40 |
-10 |
80 |
Электрические характеристики
Насос |
Номинальное напряжение |
Номинальная мощность, Вт |
Номинальный ток, А |
Макс. ток (Imax), А |
Запуск |
---|---|---|---|---|---|
NMT(D) LAN (С) 50-120 |
230 В перем. тока ±15 %, 47-63 Гц. Насосы могут работать при пониженном напряжении и ограниченной мощности (Р= Imax * U) |
800 |
3,5 |
6 |
Встроенный контур запуска |
NMT(D) LAN (С) 65-120 |
1100 |
4.8 |
8 |
||
NMT(D) LAN (С) 80-120 |
1550 |
7,0 |
|||
NMT(D) LAN (С) 100-120 |
1550 |
7,0 |
|||
NMT(D) LAN (С) 40-180 |
800 |
3,6 |
6 |
||
NMT(D) LAN (С) 50-180 |
1100 |
4,9 |
|||
NMT(D) LAN (С) 65-180 |
1500 |
6,8 |
8 |
||
NMT(D) LAN (С) 80-180 |
1550 |
7,4 |
|||
NMT(D) LAN (С) 100-180 |
1550 |
7,4 |
