Моноблочное исполнение насоса. Гидравлическая часть из чугуна, корпус двигателя - штампованный алюминий. Рабочее колесо изготовлено из технополимера. Вал двигателя из нержавеющей стали вращается в графитовых подшипниках скольжения, смазываемых перекачиваемой жидкостью.
Фланцевые патрубки (резьбовые в серии А) снабжены резьбовыми штуцерами для подключения манометров. Защитная оболочка ротора, кожух статора и уплотнительный фланец изготовлены из нержавеющей стали. Керамический упорный подшипник. Кольцевые уплотнения - синтетический каучук (EPDM). Пробка для выпуска воздуха - латунь.
Двухполюсный асинхронный двигатель с мокрым ротором имеет три скорости вращения. В однофазной версии двигатель снабжен встроенным тепловым выключателем.

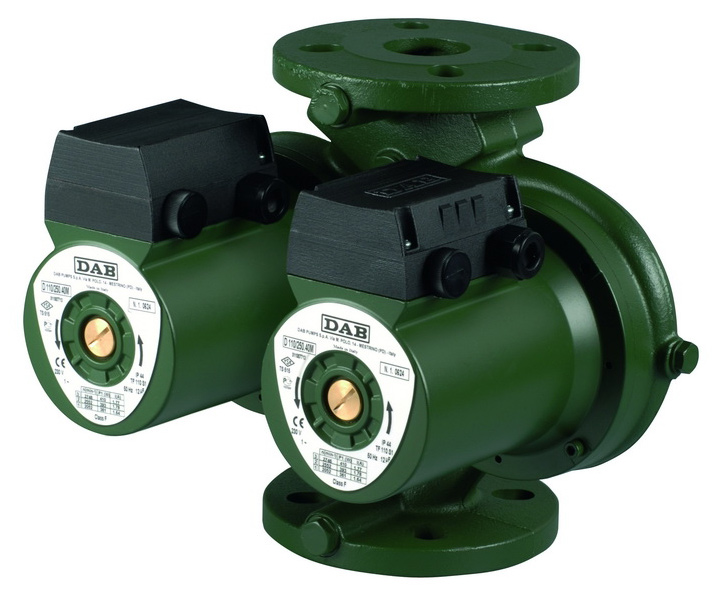

В сдвоенных модификациях в общий напорный патрубок установлен перекидной обратный клапан.
В поставку входит также глухой фланец-заглушка (для установки взамен снятого двигателя).
Tехнические характеристики:
- Рабочий диапазон: от 1 до 12 м3/час, напор до 11 метров
- Температура перекачиваемой жидкости: от -10°С до +110°С
- Перекачиваемая жидкость: чистая, без твердых включений и минеральных масел, не вязкая, химически нейтральная, по характеристикам аналогичная воде (макс. содержание гликоля 30%)
- Максимальное рабочее давление: 10 бар (1000 кПа)
- Степень защиты: IP 44 для однофазных двигателей, IP 42 для трехфазных
- Категория изоляции: F
- Кабельный ввод: PG 11 для однофазных, PG 13,5 для трехфазных моделей
- Установка: вал двигателя в горизонтальном положении
