Конструктивной основой дифманометра является герметичный корпус с размещенным внутри чувствительным элементом (мембранной коробкой), связанным подвижно с передаточно-множительным механизмом, который размещен на кронштейне и соединен со стрелкой. В конструкции дифференциального манометра предусмотрен корректор для установки стрелки на нулевую отметку шкалы. Дифманометр показывающий обеспечивает визуальное снятие показаний отсчетного устройства (стрелки), шкала циферблата равномерная, с белым фоном.
Дифференциальный манометр имеет конструктивные исполнения:
ДСП-80-РАСКО — дифманометр;
ДСП-80В-РАСКО — дифманометр с вентильным блоком в моноблочном исполнении;
ДСП-80-РАСКО-К — дифманометр с кронштейном.
| Измеряемая среда | воздух, природный газ, пропанобутановая смесь в газообразном состоянии, аргон и другие газы |
|---|---|
| Давление измеряемой среды, МПа | 1,6 |
| Диапазон измерений перепада давлений, кПа | 0-0,4*; 0-0,6*; 0-1; 0-1,6; 0-2,5; 0-4; 0-6; 0-10; 0-16; 0-25; 0-40 |
| Пределы допускаемой основной погрешности, % | ±1,5; ±2,5; ±4 (индикаторное исполнение) |
| Температура рабочей среды, °С | –30 ... +60 |
| Температура окружающей среды, °С | –40 ... +70 |
| Степень защиты корпуса | IP 55 |
* - модель ДНМ-80
В комплект поставки дифманометра показывающего входят следующие изделия: присоединительная арматура (гайки, ниппели, уплотнительные прокладки) — обязательно; кронштейн для крепления и вентильный блок – поставляется по требованию заказчика.
Дополнительно можно заказать комплект для подключения дифманометра ДСП-80-РАСКО к трубопроводу. Длина трубок — 1 м, материал — нержавеющая сталь.

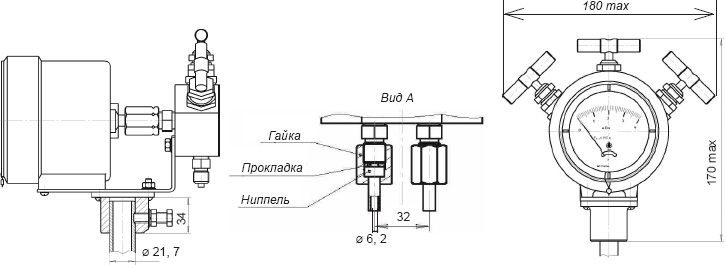

Габаритный чертеж и установочные размеры дифманометра показывающего ДСП-80В-РАСКО

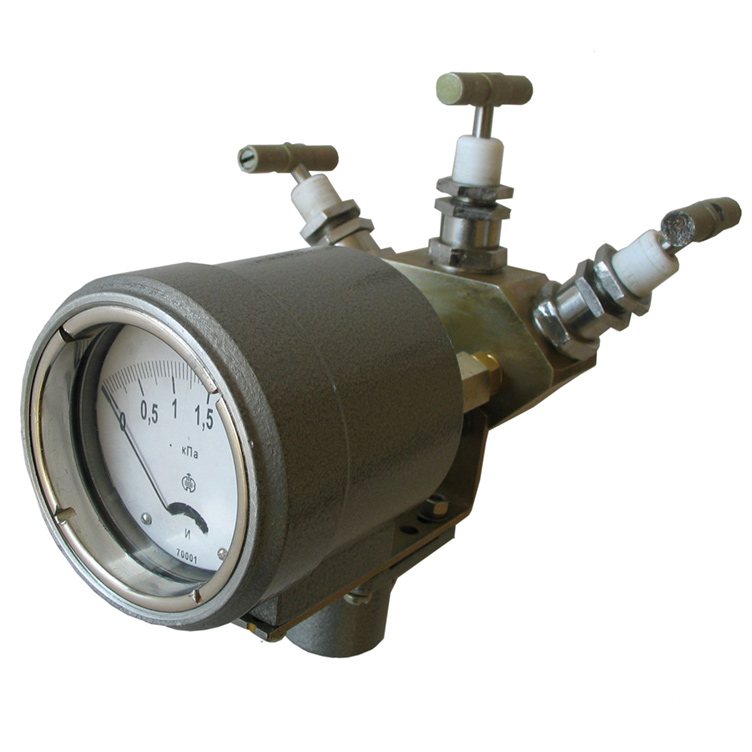

Дифференциальный манометр ДСП-80В-РАСКО с вентильным блоком и кронштейном
Дифференциальный манометр ДСП-80-РАСКО является функциональным аналогом ДСП-160-М1
Примеры применения дифманометров показывающих

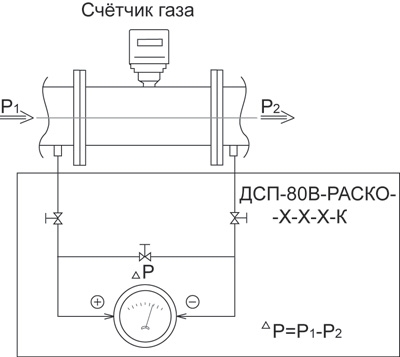

1. Контроль перепада давлений на турбинных, ротационных или вихревых счётчиках газа.
Контроль перепада давлений осуществляется визуально по шкале дифманометра.

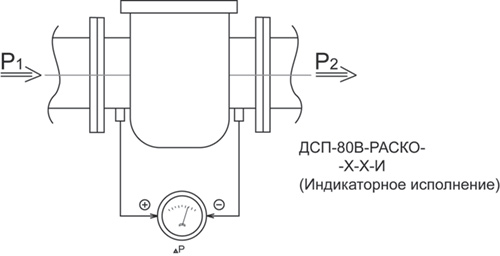

2. Контроль перепада давлений на газовых фильтрах
