AFA-R/VFG-2R — автоматический регулятор Ридан, поддерживающий постоянное давление в трубопроводе до регулятора (по ходу движения теплоносителя). Предназначен для применения в системах централизованного теплоснабжения. При повышении давления до регулятора клапан открывается.

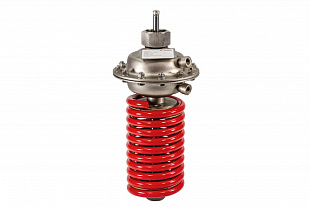

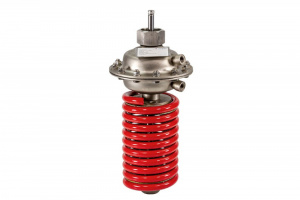

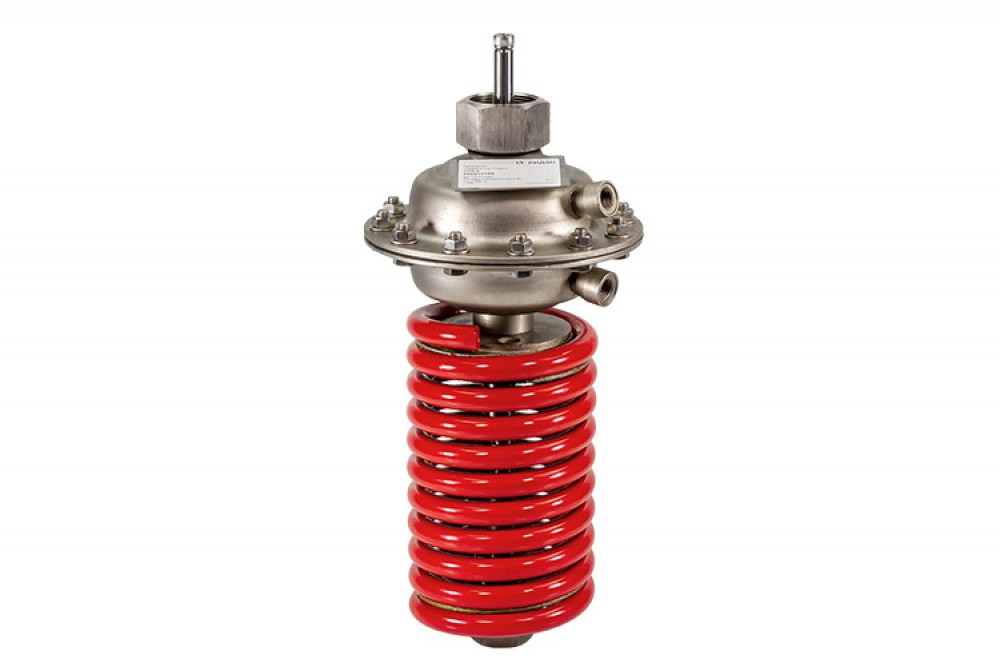

Регулятор Ридан состоит из регулирующего фланцевого клапана, регулирующего блока с диафрагмой и пружиной для настройки давления.
Основные характеристики:
| Номинальный диаметр (DN), мм | 15 |
|---|---|
| Условное давление датчика (PN), погружная гильза, бар | 25 |
| Диапазоны настройки, бар | 0,05–0,35; 0,1–0,6; 0,15–1,2; 0,5–2,5; 1–5; 3–11; 10–16 |
| Температура регулируемой среды (вода или 30 % водный раствор гликоля), °C | 2–150 |
| Вид регулирующего клапана | VFG-2R |
| Климатическое исполнение | Категория 3 по ГОСТ 15150-69 |
| Корпус регулирующего блока | Нержавеющая сталь |
| Регулирующая диафрагма | EPDM |
| Импульсная трубка | Медная трубка Ø10 x 1 мм, штуцер с резьбой G, ISO 228 |
| Присоединение к трубопроводу | фланцевое. |
Преимущества:
- В разгруженных по давлению клапанах давление подается не только под седло клапана, но и сверху на седло. Для таких клапанов значение предельно допустимого перепада давлений практически совпадает с величиной условного (номинального) давления и в малой степени зависит от диаметра клапана. Повышение эффективности работы регуляторов и теплового пункта, что приводит к снижению эксплуатационных и капитальных затрат. Надежность системы и уверенность, что клапан точно откроется и закроется.
- Для корректной работы гидравлического регулятора необходимо произвести верный подбор клапана и регулирующего блока и удостовериться, что регулятор приспособлен для работы в тех или иных условиях и насколько точно его характеристики позволят отрабатывать требуемое значение давления. Высокая скорость подбора позволяет вовремя сдавать проекты, и выполнять большее их количество. Увеличение эффективности теплового пункта ведет к снижению эксплуатационных и капитальных затрат.
- Наличие значений коэффициента начала кавитации позволяет произвести подбор регулятора с учетом всех возможных режимов работы, что обеспечивает долговечное и качественное регулирование. Это приводит к увеличению срока службы, снижению затрат на замены и ремонт.

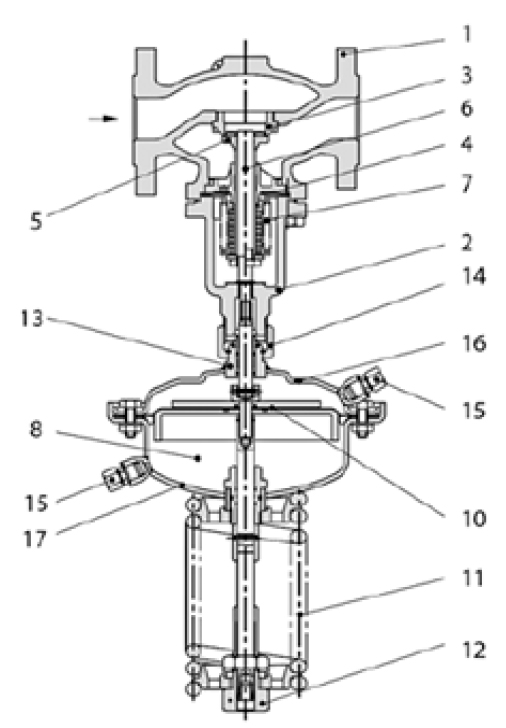

- Корпус клапана
- Крышка клапана
- Седло клапана
- Клапанная вставка
- Конус клапана, разгруженный по давлению
- Шток клапана
- Сильфон для разгрузки клапана по давлению
- Регулирующий блок
- Диафрагма для разгрузки клапана по давлению
- Регулирующая диафрагма регулятора перепада давлений
- Пружина для настройки регулятора перепада давлений
- Настроечная гайка с возможностью опломбирования
- Шейка регулирующего блока
- Соединительная гайка
- Компрессионный фитинг для импульсной трубки
- Верхняя часть регулирующего блока
- Нижняя часть регулирующего блока
Если система находится в нерабочем состоянии, то клапан полностью закрыт. Давление в трубопроводе перед регулирующим клапаном передается в полость над регулирующей диафрагмой через импульсную трубку. На другую сторону диафрагмы действует атмосферное давление. При возрастании регулируемого давления свыше установленного значения клапан начинает открываться до тех пор, пока не установится равновесие между усилиями со стороны диафрагмы и пружины. Давление может быть отрегулировано изменением настройки
