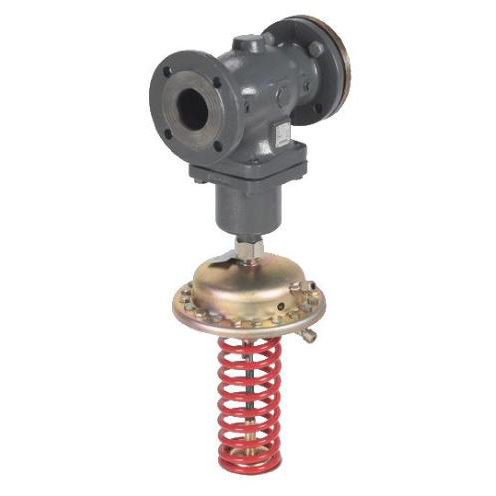

Регулятор состоит из фланцевого клапана, регулирующего блока с диафрагмой и пружиной для настройки давления.
Основные характеристики:
- Ду = 15–250 мм;
- Ру = 16, 25, 40 бар;
- регулируемая среда: вода или водяной пар;
- макс. температура регулируемой среды Тмакс.: 350 °С.

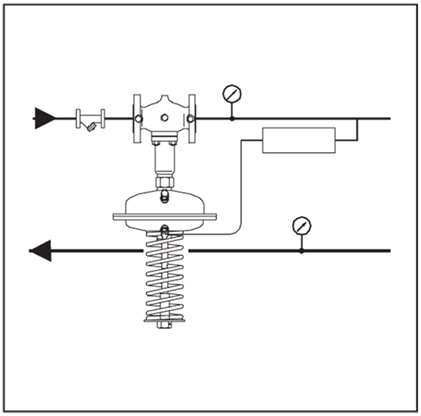

Вариант монтажа
Технические характеристики клапанов VFG2, VFG21, VFGS2
Условный проход Ду, мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | |
Пропускная способность Kvs *, м3/ч | 4 | 6,3 | 8 | 16 | 20 | 32 | 50 | 80 | 125 | 160 | 280 | 320 | 400 | |
Коэффициент начала кавитации Z | 0,6 | 0,6 | 0,6 | 0,55 | 0,55 | 0,5 | 0,5 | 0,45 | 0,4 | 0,35 | 0,3 | 0,2 | 0,2 | |
Макс. перепад давления на клапане ΔP макс., бар | Ру = 16 бар | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 15 | 15 | 12 | 10 | 10 |
Ру = 25, 40** бар | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 15 | 15 | 12 | 10 | 10 | |
Условное давление Ру , бар | 16, 25 или 40** бар, фланцы по DIN 2501 | |||||||||||||
Макс. температура | VFG2, VFGS2 | Металлическое уплотнение затвора — 150 °C (с охладителем до 350 °C) |
140 °C (300 °C***) |
|||||||||||
VFG21 | Упругое уплотнение затвора — 150 °C | 140 °C | ||||||||||||
Перемещаемая среда | Вода для систем теплоснабжения и охлаждения, Тмин. = 5 °С, водяной пар (только VFGS2) | |||||||||||||
Протечка, % от Kvs | VFG2, VFGS2 | 0,03 | 0,05 | |||||||||||
VFG21 | 0,01 | |||||||||||||
Устройство разгрузки давления | Сильфон из нерж. стали, мат. № 1.4571 | Гофрир. мембрана | ||||||||||||
Материал | ||||||||||||||
Корпус клапана | Ру = 16 бар | Серый чугун EN-GJL-250 (GG-25) | ||||||||||||
Ру = 25 бар | Ковкий чугун EN-GJS-400 (GGG-40.3) | |||||||||||||
Ру = 25, 40** бар | Сталь GP240GH (GS-C 25) | |||||||||||||
Затвор | Нерж. сталь (мат. № 1.4404 для VFG 2, VFG 21, мат. № 1.4021 для VFGS2) | |||||||||||||
Уплотнение затвора | EPDM (только для VFG21) |
* Kvs без сепаратора.
** Py = 40 бар только для VFG2 и VFGS2.
*** С охладителем импульса давления (от 150 до 200 °C), охладителем и удлинителем штока (свыше 200 °C для Ру = 40 бар).
Регулирующий блок AFD и охладитель импульса давления
Площадь регулир. диафрагмы, см2 |
32 |
80 |
250 |
630 |
|
Диапазоны настройки давления для соотв. Цветов пружины Pрег., бар |
Красный |
3–12 |
1–6 |
0,15–1,5 |
— |
Желтый |
— |
0,5–3 |
0,1–0,7 |
0,05–0,35 |
|
Черный |
10–16 |
— |
— |
— |
|
Макс. рабочее давление Ру, бар |
25 |
16 |
|||
Кожух регулирующего блока |
Оцинкованная сталь с покрытием (мат. № 1.0338) |
||||
Гофрированная мембрана |
EPDM с волоконным армированием |
||||
Соединитель для импульсных трубок |
Трубка из нержавеющей стали O10 x 0,8 мм, штуцер с резьбой G ., ISO 228 |
||||
Охладитель импульса давления |
Сталь с лаковым покрытием, емкость 1 л (V1), 3 л (V2). Устанавливается на импульсных трубках при температуре свыше 150 °C (140 °C, Ду = 150–250 мм) |

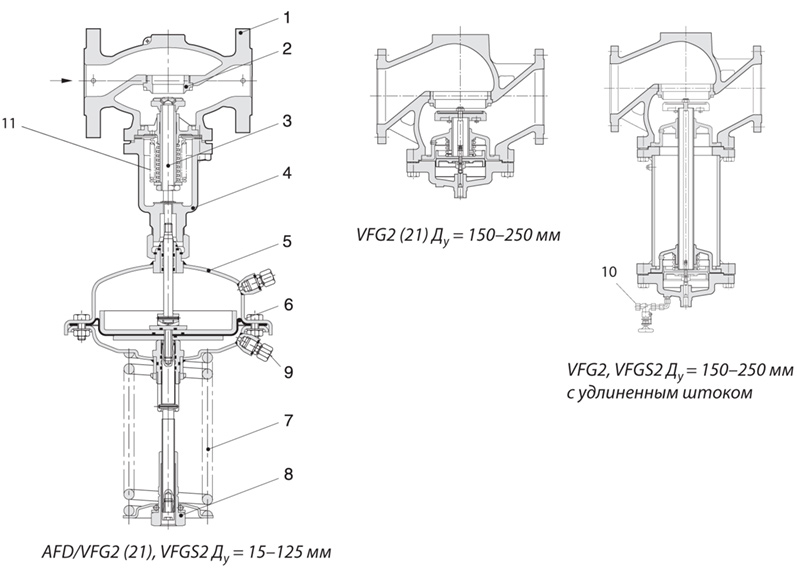

Устройство и принцип действия:
1. Корпус клапана
2. Седло клапана
3. Шток клапана
4. Крышка клапана
5. Кожух регулирующего блока
6. Регулирующая диафрагма
7. Настроечная пружина
8. Гайка настройки давления
9. Штуцер для импульсной трубки
10. Заливочный клапан
11. Сильфон разгрузки давления
Если система находится в нерабочем состоянии, то клапан полностью открыт. Давление в системе после регулирующего клапана передается в полость под регулирующую диафрагму (со стороны настроечной пружины) через импульсную трубку. На другую сторону диафрагмы действует атмосферное давление.
При возрастании регулируемого давления свыше установленного значения клапан прикрывается до тех пор, пока не будет достигнуто равновесие между усилиями со стороны диафрагмы и пружины. Давление может быть отрегулировано изменением настройки.
