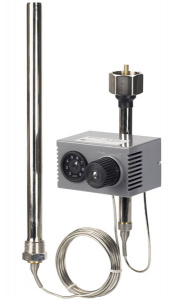

Термостатические элементы предназначены для работы с клапанами VFG2, VFGS2, VFG33 и VFG34 по DIN 3440-TR.
Регулирование температуры воды в системах ГВС и ограничение температуры теплоносителя в обратном трубопроводе систем централизованного теплоснабжения – основные области применения данных термоэлементов.
Возможны различные комбинации регуляторов температуры, например, с термостатом ограничения температуры обратного теплоносителя.
Основные характеристики (термоэлементы, клапаны):
- условный диаметр Ду = 15–125 мм;
- условное давление Ру = 16, 25, 40 бар;
- соединение с трубопроводом – фланцевое.
- перемещаемая среда: вода, водно-гликольные смеси, пар;
- диапазон температур: от 5 до 350 °C;
- монтаж на подающем и обратном трубопроводах.
Тип термоэлемента |
AFT06 |
AFT26 |
AFT17 |
AFT27 |
---|---|---|---|---|
Диапазон настройки температатуры, °C |
-20–50, 20–90, 40–110, 60–130, 60–130 |
|||
Постоянная времени T, с |
120 (с погружной гильзой) |
20 |
||
Коэффициент усиления Ks , мм/ °C |
0,8 |
|||
Максимальная допустимая температура на датчике, °C |
На 100 °C выше задания |
|||
Допустимая температура окружающей среды для термоэлемента, °C |
0–70 |
|||
Условное давление Ру, бар датчик, погружная гильза |
40 |
|||
Датчик температуры |
Гладкий датчик Ø 24 x 380 |
Спиральный датчик Ø 30 x 500 |
||
Заполнение датчика |
Силиконовое масло |
|||
Длина капилляра датчика, м |
5 |
|||
Материал датчика |
Латунь, бронза |
Медная никелир. спираль |
||
Материал погружной гильзы |
Бронза, покрытая никелем Нержавеющая сталь, мат. № 1.4571 |
Без погружной гильзы |
||
Масса, кг |
3,0 |
3,5 |
3,5 |
3,8 |
