Правильное регулирование температуры подачи в системах отопления и охлаждения обеспечивает экономию электроэнергии. Возможность регулирования до 4 контуров.
Функция погодной компенсации в регуляторах ECL Comfort позволяет измерять температуру наружного воздуха и соответственно регулировать температуру подачи в системе отопления. Система отопления с функцией погодной компенсации повышает уровень комфорта и экономит электроэнергию. Регулятор ECL Comfort 310 настраивается в выбранном приложении с помощью ключа приложения ECL.
Программное обеспечение ECL Tool для ECL Comfort 310 позволяет дистанционно управлять программным обеспечением ОРС-сервера.
Регулятор ECL Comfort 310 обеспечивает поддержание комфортной температуры, оптимальное энергопотребление, простую установку с помощью ключа приложения ECL (автоматическую настройку) и удобство в эксплуатации.
Снижение энергопотребления возможно благодаря функции погодной компенсации с регулированием температуры по графику, а также оптимизации и ограничению температуры обратки, расхода и мощности.
Регулятор ECL Comfort 310 легко управляется с помощью поворотной кнопки (многофункциональной кнопки) или блока дистанционного управления (БДУ). Используя поворотную кнопку, пользователь получает доступ к текстовым меню, отображаемым на дисплее с подсветкой, на выбранном им языке. Регулятор ECL Comfort 310 имеет электронный выход для управления регулирующим клапаном с электроприводом, релейный выход для управления работой циркуляционного насоса/предохранительного клапана, а также аварийный выход. К регулятору могут быть присоединены 6 температурных датчиков типа Pt 1000. Кроме того, регулятор имеет 4 входа, настраиваемых при загрузке приложения. Они могут быть настроены для присоединения температурных датчиков t 1000, под аналоговые (0 – 10 В) или цифровые входные сигналы. В зависимости от выбранного приложения для увеличения количества входных и выходных сигналов может быть использован внутренний модуль расширения ECA 32 (устанавливаемый в клеммную панель регулятора).

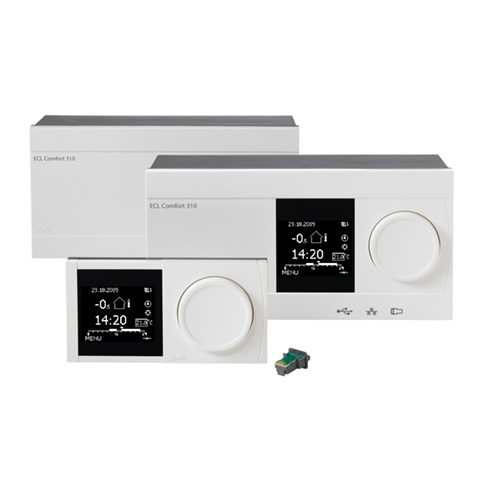

Корпус предназначен для монтажа на стену и на DIN-рейку. Также предлагается вариант ECL Comfort 310B (без дисплея и поворотной кнопки). Он может быть использован для монтажа внутри щита и управляется при помощи БДУ ECA 30 / 31, размещенного на лицевой панели. ECL Comfort 310 может эксплуатироваться как автономный регулятор и может обмениваться информацией максимум с двумя БДУ и модулем расширения ECA 32 с дополнительными входами/выходами.
Кроме того, ECL Comfort 310 может работать с двумя БДУ, ECA 32 и другими регуляторами ECL Comfort 210 / 310 по внутренней шине связи ECL 485. Регулятор оснащен разъемом для подключения к сети Ethernet. Более того, он может быть подключен по протоколу Modbus к SCADA-системам (диспетчерское управление и сбор данных), а по протоколу M-bus к регулятору могут быть присоединены теплосчетчики.
Характеристики
Температура окружающей среды | от 0 до 55 °C |
---|---|
Температура хранения и транспортировки | от -40 до 70 °C |
Монтаж | Вертикально, на стене или на DIN-рейке (35 мм) |
Соединения | Клеммы в клеммной панели |
Количество входов |
всего 10: 6 температурных датчиков 4*) датчик Pt 1000, цифровой, аналоговый или импульсный |
Тип температурного датчика |
Pt 1000 (1000 Ом при 0 °C), IEC 751B Диапазон: от 60 до 150 °C |
Цифровой вход | до 12 В |
Аналоговый вход | от 0 до 10 В, разрешение 9 бит |
Импульсный вход, диапазон частоты |
Для мониторинга: 0.01 - 200 Гц Для ограничения: Минимум 1 Гц (рекомендовано) и постоянные импульсы для стабильного регулирования |
Вес | 0,46 / 0,42 кг |
Дисплей (только ECL Comfort 310 и ECA 30 / 31) |
Графический, монохромный с подсветкой, 128 x 96 точек Режим работы дисплея: Черный фон, белый текст |
Настройка (только ECL Comfort 310 и ECA 30 / 31) | Поворотная кнопка с интуитивно понятным нажимом и функцией поворота |
Настройка (ECL Comfort 310 B) | ECA 30 / 31 |
Мин. период резервирования времени и даты | 72 часа |
Резервирование настроек и данных | Флэш-память |
Класс защиты корпуса | IP 41 |
