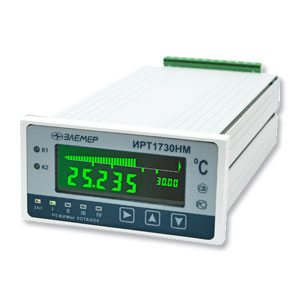

ИРТ 1730НМ - измеритель-регулятор 1 канал

Измерители-регуляторы технологические ИРТ 1730НМ (далее — ИРТ) предназначены для измерения, регулирования температуры и других неэлектрических величин, значения которых преобразованы в электрические сигналы силы, напряжения постоянного тока или активное сопротивление постоянному току, а также архивирования измеренных значений параметра.

Изделия применяются в составе систем управления технологическими процессами в промышленности и энергетике, в том числе на объектах использования атомной энергии.

ВНИМАНИЕ! Наличие и актуальную стоимость товара просим уточнять у менеджеров.
Цена по запросу
В корзину
Быстрый заказ Задать вопрос

Основные технические характеристики:

  • ИРТ 1730НМ является одноканальным микропроцессорным прибором, имеющим возможность позиционного регулирования технологического параметра;
  • в соответствии с НП-001-97 (ОПБ-88/97) и НП-016-05 (ОПБ ОЯТЦ) относятся к классам безопасности 2, 3 (пример классификационных обозначений 2, 2Н, 2У, 2НУ, 3, 3Н, 3У, 3НУ, с приемкой уполномоченными организациями), 4 — без приемки;
  • количество релейных выходов — 2 (полные группы контактов, жесткая логика);
  • количество дискретных входов управления — 3;
  • токовый выход — 0...5, 0...20, 4...20 мА;
  • количество режимов работы уставок — 3;
  • количество программируемых уставок — 4 (уставки I, II – нижние, уставки III, IV — верхние)
  • реле 1 срабатывает по уставкам II, III; реле 2 срабатывает по уставкам I, IV;
  • входные характеристики дискретных входов Д1, Д2, Д3:
    • =24 В (состояние «включено»);
    • не более =1 В (сосотояние «выключено»);
  • отображение информации — основной 5-ти разрядный цветной ЖК- индикатор текущего значения измеряемой величины, с высотой цифр 13 мм, дополнительный 4-х разрядный индикатор значения верхней границ заданного диапазона шкального индикатора, 40 сегментный шкальный индикатор для визуальной оценки положения текущего значения измеряемой величины относительно уставок, единичные индикаторы состояния каналов сигнализации, процесса записи значений в архив и состояния режимов работы уставок;
  • 8 различных настраиваемых режимов подсветки индикатора. В том числе режим изменения цвета индикации в зависимости от срабатывания уставок;
  • конфигурирование ИРТ осуществляется с кнопочной клавиатуры на лицевой панели или с ПК по интерфейсу RS-232/485;
  • 2 буфера памяти:
    • «быстрый» буфер — запись измеренного значения, состояния реле и дискретных входов
    • «медленный» буфер — запись среднего, максимального, значения, значения интегральной суммы и признака срабатывания реле каждые 5 минут.
  • встроенный источник питания =36 В, 22 мА (гальванически не связанный с измерительной схемой) для питания датчиков с унифицированным выходным сигналом;
  • металлический корпус;
  • напряжение питания — ~90...249 В, 40...100 Гц; потребляемая мощность — не более 12 В*А;
  • параметры коммутации исполнительных реле: ~250 В, 5 А; =250 В, 0,1 А; =30 В, 2 А;
  • климатическое исполнение — группа исполнений С3 (−10...+50 °С);
  • степень защиты от пыли и влаги: лицевая панель — IP54; корпус — IP20;
  • габаритные размеры — 96 × 48 × 200 мм, вырез в щите — 88 × 46 мм;
  • межповерочный интервал — 2 года;
  • масса не более 0,6 кг;
  • гарантийный срок эксплуатации — 5 лет (7 лет — для приборов в атомном исполнении).

Варианты исполнений

Вид исполнения Модификация Код при заказе
Общепромышленное НМ
Атомное (повышенной надежности) НМ/А А

Метрологические характеристики ИРТ для конфигураций с входными электрическими сигналами в виде силы, напряжения постоянного тока и сопротивления постоянному току

Входной сигнал Диапазон преобразования Диапазон измерений Входные параметры Максимальный ток через измеряемое сопротивление, мА Пределы допускаемой основной приведенной погрешности относительно НСХ, γ0, %, (класс точности) для индекса заказа
для зависимости измеряемой величины от входного сигнала Входное сопротивление, кОм
линейной с функцией извлечения квадратного корня не менее не более А В
Ток 0...5 мА 0...5 мА 0,1...5 мА 0,01 ±(0,1 + *) ±(0,2 + *)
4...20 мА 4...20 мА 4,32...20 мА ±(0,075 + *) ±(0,15 + *)
0...20 мА 0...20 мА 0,4...20 мА
Напряже-ние 0...75 мВ 0...75 мВ 1,5...75 мВ 100 ±(0,1 + *) ±(0,2 + *)
0...100 мВ 0...100 мВ 2...100 мВ
  0...320 Ом 0...320 Ом 0,33±0,02 ±(0,1 + *) ±(0,2 + *)

* — одна единица последнего разряда, выраженная в процентах от диапазона измерений.
