Принцип действия термометра основан на видимом расширении термометрической жидкости в стекле при повышении температуры окружающей среды.

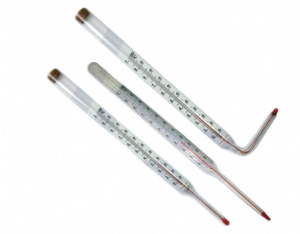

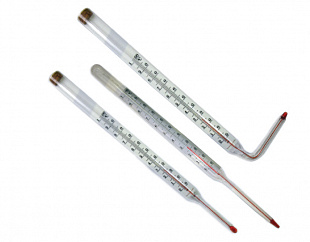

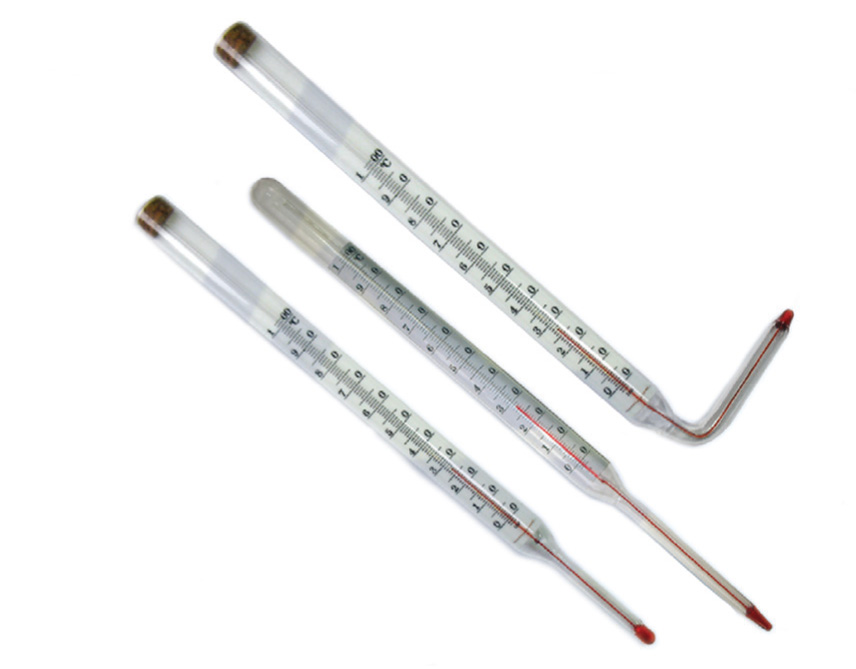

Термометры выполнены в виде капиллярной трубки с резервуаром, заполненным термометрической жидкостью, и стеклянной цилиндрической оболочки с вмонтированной внутри шкалой (из бумаги, молочного и листового стекла, полистирола листового, алюминиевой или стальной пластины).
Термометры изготавливаются из термически обработанного стекла. В качестве термометрической жидкости используется толуол, керосин, метилкарбитол.
В зависимости от формы нижней части трубки, термометры разделяются на прямые (П) и угловые (У).
Исполнение и типоразмеры термометров отличаются конструкцией, видом термометрической жидкости, функциональным назначением, нормированными значениями диапазонов измерений. Ценой деления шкалы и пределами допускаемой погрешности.
основные технические характеристики
Основные технические характеристики термометров приведены в таблицах 1 и 2.
Таблица 1
Обозначение исполнений | Номер типоразмера | Диапазон измеряемой температуры, °С | Цена деления шкалы, °С | Длина верхней части термометра, мм | Применяются для измерения температуры |
---|---|---|---|---|---|
Исп. 1 | 1 | 0 ...+ 50 | 1 | 160 или 240 | В промышленных установках |
2 | -35 ...+ 50 | 0,5 | 240 | ||
3 | - 50 ...+ 50 | 1 | 160 или 240 | ||
4 | 0 ... +100 | 240 | |||
5 | 0 ...+ 150 | 1; 2 | 160 или 240 | ||
6 | 0 ...+ 200 | 2 | 160 или 240 | ||
7 | 0 ...+ 250 | 240 | |||
Исп. 2 | - | + 20...+ 150 | 1 | 310 | при производстве сахара |
Исп. 3 | - | - 10...+ 35 | 1 | 230 | при хранении сахарной свеклы в кагатах |
Исп. 4 | - | 0 ...+ 100 | 2 | 115 | в кипятильниках «Титан» |
Исп.5 | 1 | - 35 ... + 50 | 0,5; 1 | 240:-260 | В промышленных установках |
2 | 0 ... +60 | 0,5 | |||
3 | 0 ...+ 100 | 0,5; 1 | |||
4 | 0 ...+ 160 | 1 | |||
5 | 0 ...+ 200 | 2 | |||
6 | 0...+ 300 | 2 | |||
7 | 0 ...+ 400 | 5 | |||
8 | 0 ...+ 500 | 5; 10 | |||
9 | 0 ...+ 600 | 5; 10; 20 |
Таблица 2
Диапазон измеряемых температур, °С | Пределы допускаемой абсолютной погрешности термометра при цене деления шкалы, °С | |||||
0,5 | 1 | 2 | 5 | 10 | 20 | |
от -50 до -38 | (±1) | (±2) | - | - | - | - |
св. - 3 8 до 0 | ± 1;(± 1) | ±1; (±1,5) | - | - | - | - |
св. 0 до + 100 | ±1;(± 1) | ±1;(±1) | ±2; (±2) | ±5 | - | - |
св.+100 до +200 | - | ±2; (±2) | ± 3 ; (±4) | ±5 | - | - |
св.+200 до +300 | - | - | ±4 | ±5 | - | - |
св.+300 до +400 | - | - | ±5 | ±10 | - | - |
св.+400 до +500 | - | - | - | ±10 | ±10 | - |
св.+500 до +600 | - | - | - | ±10 | ±10 | ±20 |
Примечание. Значение пределов допускаемой абсолютной погрешности в скобках приведены для смачивающей жидкости.
Вероятность безотказной работы должна быть не менее 0,94 за 2000 час.
