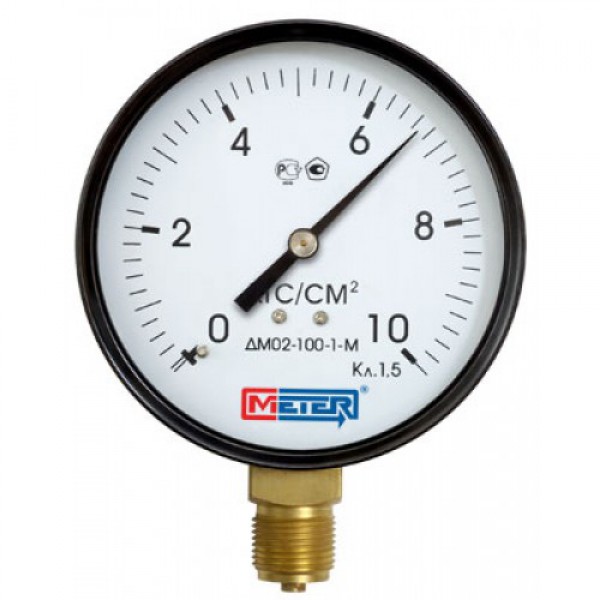

Номинальный диаметр корпуса (НД): 40*, 50, 63, 100, 160, 250* мм
Класс точности (по ГОСТ 2405-88):
- НД 40, 50:2,5; 4,0*
- НД 63, 100, 160, 250*: 1,5
Пределы измерений:
- от -0,1…0… до 160МПа
- от -1…0… до 1600 кгс/см2
- от -1…0… до 1600 бар
Допустимые температуры:
Окружающей среды: -60…+70°C
Измеряемой среды:
- НД 40, 50: max +60°C
- НД 63, 100, 160, 250: max +160°C
Рекомендуемые диапазоны:
Диапазон измерений избыточного давления должен быть от 25% до 75% диапазона показаний.
Диапазон измерений вакуумметрического давления должен быть равен диапазону показаний.
|
Верхний предел измерений, МПа (кгс/см2) |
Кратковременная перегрузка к верхнему пределу измерений избыточного давления, % |
|---|---|
|
До 10 (100) включ. |
25 % |
|
Св. 10 (100) До 60 (600) |
15 % |
|
Св. 60 (600) До 160 (1600) |
10 % |
* изготавливается под заказ
Присоединение:
Медный сплав, штуцер снизу (радиальное исполнение)
|
Размерность шкалы |
Резьба присоединения |
|---|---|
|
МПа, кгс/см2 |
М10x1,5; M12x1,5; M20x1,5 |
|
бар |
G1/8; G1/4; G1/2 |
Измерительный элемент:
Трубчатая пружина, медный сплав:
- Верхний предел измерения менее 4 МПа: круговая форма
- Верхний предел измерения более 4 МПа: винтовая форма
Передаточный механизм:
Трибка-секторный, медный сплав
Циферблат:
- Алюминиевый, белого цвета, с ограничительным шрифтом;
- Шкала черного цвета
Стрелка:
- Алюминиевая, черного цвета
Корпус:
- Стальной, черного цвета;
- Крепежный фланец с тыльной стороны*
- Пылевлагозащищенность IP 40, IP 54* согласно ГОСТ 14254-96
Стекло:
- НД 40, 50: пластиковое
- НД 63, 100, 160, 250: приборное
Кольцо:
- НД 63: стальное, запрессованно
- НД 100, 160: стальное, крепление на винтах
- НД 40, 50, 250: отсутствует
Варианты исполнения:
- вакуумметры и мановакуумметры
- исполнение для сварочных работ НД 40, 50:
|
Измеряемая среда |
Диапазон показаний, МПа (кгс/см, bar) |
Цвет корпуса |
Обозначения на циферблате |
|---|---|---|---|
|
Пропан |
0…0,6(6) |
Красный |
Газ |
|
Кислород |
0…2,5(25); 25(250) |
Голубой |
О2; O2 маслоопасно |
|
Ацетилен |
0…0,4(4); 4(40) |
Серый |
С2Н2 |
|
Другие газы |
0…0,4(4); 0,6(6); 1(10); 1,6 (16); 2,5 (25); 4 (40); 6(60)*; 10(100)*; 16(160); 25(250); 40(400) |
Черный |
Газ |
Межповерочный интервал: 2 года
Средний срок службы: 10 лет
Гарантия: 24 месяца
