Датчики предназначены для использования в системах контроля и управления технологическими процессами в различных отраслях промышленности, энергетики, коммунального хозяйства, транспорта, в том числе на газораспределительных пунктах (ГРП), а также в автоматизированных системах коммерческого учета расхода природного газа.
Рабочими измеряемыми средами для датчиков ДИ, ДА являются газы, парогазовые и газовые смеси, а также некристаллизующиеся и незатвердевающие жидкости, неагрессивные к титановым сплавам и коррозионностойким сталям.
Рабочими измеряемыми средами для датчиков ДД являются природный газ и другие очищенные сухие неагрессивные газы и газовые смеси.

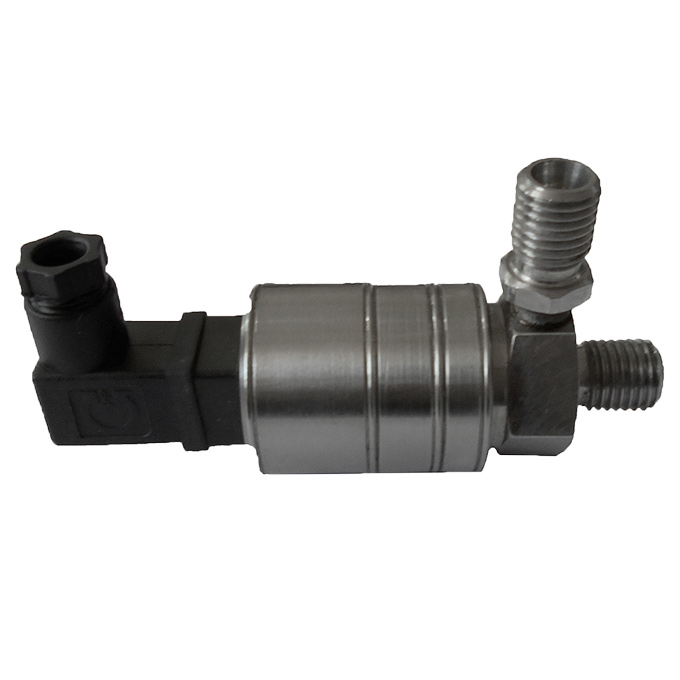

Датчик ДД предназначен для измерения перепада давления, в том числе на измерительных трубопроводах счетчиков газа турбинного и ротационного типа систем коммерческого учета.
Верхние пределы измерений датчиков с нижним пределом измерения, равным нулю, соответствуют значениям, приведенным таблице 1.
Таблица 1. Верхние пределы измерения датчиков с нижним пределом измерения, равным нулю
| Измеряемое давление | Верхний предел измерения, МПа |
|---|---|
| Избыточное давление (ДИ) | 0,001; 0,0025**; 0,004; 0,006; 0,01; 0,016; 0,025; 0,04; 0,06; 0,1; 0,16; 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160 |
| Абсолютное давление (ДА) | 0,04; 0,06; 0,1; 0,16; 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10 |
| Разность давлений (ДД)* | 0,001; 0,0025; 0,004**; 0,006; 0,01; 0,025; 0,04; 0,1; 0,16 |
| Разрежение (ДВ) | 0,001; 0,0025**; 0,004; 0,006; 0,01; 0,016; 0,025; 0,04; 0,06; 0,1 |
|
Примечания 1* Верхний предел рабочего избыточного (статического) давления, до которого нормируются погрешности, равен 1,6 МПа. 2** Пределы давлений (разрежений) 0,001; 0,0025 (0,004 для ДД) только для датчиков с цифровым выходным сигналом. |
|
Пределы измерений датчиков с нижним пределом измерения, не равным нулю, должны соответствовать таблице 2.
Таблица 2. Пределы измерений датчиков с нижним пределом измерения, не равным нулю
| Измеряемое давление | Пределы измерения, МПа |
|---|---|
| Абсолютное давление (ДА) | 0,08- 0,2; 0,1-0,5; 0,15-0,75; 0,1-1,0*; 0,2-1,0; 0,4-2,0; 2,2-5,5; 2,8-7,0; |
| Избыточное давление-разрежение (ДИВ) | (-0,002)-0,002*; (-0,003)-0,003*; (-0,005)-0,005; (-0,01)-0,006; (-0,01)-0,015; (-0,02)-0,02; (-0,03)-0,03; (-0,05)-0,05; (-0,1)-0,06; (-0,1)-0,15; (-0,1)-0,3; (-0,1)-0,15; (-0,1)-0,3; (-0,1)-0,5; (-0.1)-0,9; (-0,1)-1,5; (-0,1)-2.4 |
|
Примечание - * Диапазон измерений абсолютного давления 0,1-1,0 МПа, а также диапазоны измерений давлений-разрежений (-0,002)-0,002 и (-0,003)-0,003 только для датчиков с цифровым выходным сигналом. |
|
