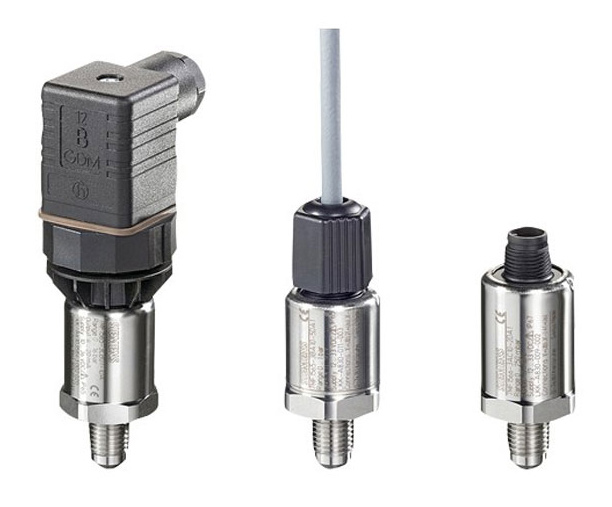

Датчики давления SITRANS P 220, 210, 200

SITRANS P200/210/220 – это компактный однодиапазонный преобразователь абсолютного или избыточного давления, который применяется для измерения относительного и абсолютного давления газов и жидкостей в различных областях.
ВНИМАНИЕ! Наличие и актуальную стоимость товара просим уточнять у менеджеров.
Цена по запросу
В корзину
Быстрый заказ Задать вопрос

Конструкция устройства без взрывозащиты

Измерительный преобразователь давления состоит из пьезорезистивной измерительной ячейки с мембраной, размещенной в корпусе из нержавеющей стали. Устройство может быть электрически соединено с помощью коннектора согласно EN 175301-803-A (IP65), коннектора M12 (IP67), кабеля (IP67) или быстросъемного резьбового соединения (IP67). Диапазон выходного сигнала 4...20 мА или 0...10 В.

Конструкция устройства со взрывозащитой

Измерительный преобразователь давления состоит из пьезорезистивной измерительной ячейки с мембраной, размещенной в корпусе из нержавеющей стали. Устройство может быть электрически соединено с помощью коннектора согласно EN 175301-803-A (IP65) или коннектора M12 (IP67). Диапазон выходного сигнала 4...20 мА.

Установка

  • Место установки прибора не влияет на точность измерений.
  • Перед установкой сравните технологические данные с данными, указанными на заводской табличке.
  • Измеряемое вещество должно соответствовать компонентам преобразователя давления, соприкасающимся с ним.
  • Нельзя допускать превышения предела нагрузки.
  • Подключите устройства к стационарному кабелю.

Особенности SITRANS P200/210/220:

  • Погрешность ≤ 0.25 %
  • Долговременный дрейф ≤ 0.25 % /12 месяцев
  • Подсоединение к процессу и корпус из нержавеющей стали 316L

Доступен в 3 версиях:

  • SITRANS P200: керамическая мембрана, диапазоны измерения избыточного давления от 0-1 бар до 0-60 бар, абсолютного давления - от 0-0.6 бар а до 0-16 бар
  • SITRANS P210: мембрана из нержавеющей стали, диапазоны измерения избыточного давления от 0-100 мбар до 0-600 мбар
  • SITRANS P220: приваренная мемрана из нержавеющей стали, диапазоны измерения избыточного давления от 0-2.5 бар до 0-600 бар

Обозначение при заказе

1.

Диапазон измерения, бар Предел перегрузки, бар Давление разрыва, бар
Мин. Макс.
Для избыточного давления
0...1 -0,4 2,5 > 2,5 3 B A
0...1,6 -0,4 4 > 4 3 B B
0...2,5 -0,8 6,25 > 6,25 3 B D
0...4 -0,8 10 > 10 3 B E
0...6 -1 15 > 15 3 B G
0...10 -1 25 > 25 3 C A
0...16 -1 40 > 40 3 C B
0...25 -1 62,5 > 62,5 3 C D
0...40 -1 100 > 100 3 C E
0...60 -1 150 > 150 3 C G
Для абсолютного давления
0...600 0 3 > 2,5 5 A G
0...1 0 2,5 > 2,5 5 B A
0...1,6 0 4 > 4 5 B B
0...2,5 0 6,25 > 6,25 5 B D
0...4 0 10 > 10 5 B E
0...6 0 15 > 15 5 B G
0...10 0 25 > 25 5 C A
0...16 0 40 > 40 5 C B

2.

Выходной сигнал

4...20 мА, двухпроводная система; источник питания 7...33 В пост. тока (10...30 В пост. тока для версий ATEX) 0_ -
0...10 В, трехпроводная система; источник питания 12...33 В пост. тока 10 -

Взрывозащита (только 4...20 мА)

Нет _0 -
Cо взрывозащитой по EEx ia IIC T4 _1 -

Электрические соединения

Коннектор по DIN EN 175301803A, резьба корпуса сальника M16 (с соединителем) __ - 1
Круглый штекер M12 по DIN EN 601399 (не для диапазона избыточного давления < 16 бар) __ - 2
Подключение через стационарный кабель, 2 м (не для типа защиты «искробезопасность i») _0 - 3
Подключение через быстросъемное кабельное соединение PG9 (не для типа защиты «искробезопасность i») _0 - 4
Коннектор по DIN EN 175301803A, резьба корпуса сальника 1/214 NPT (с соединителем) __ - 5
Коннектор по DIN EN 175301803A, резьба корпуса сальника PG11 (с соединителем) __ - 6
Специальная версия __ - 9 ___ N1Y (6)

3 - Подключение к процессу

Наружная резьба G1/2 дюйма по EN 8371 (1/2 дюйма BSP наружная резьба)(стандартная версия для диапазона измерения давления: мбар, бар) A
Наружная резьба G1/2 дюйма и внутренняя резьба G1/8 дюйма B
Наружная резьба G1/4 дюйма по EN 8371 (1/4 дюйма BSP наружная резьба) C
Наружная резьба 7/1620 UNF D
Наружная резьба 1/418 NPT (стандартная версия для диапазонов измерения давления в дюймах вод. ст.) E
Внутренняя резьба 1/418 NPT F
Наружная резьба 1/214 NPT G
Внутренняя резьба 1/214 NPT H
Внутренняя резьба 7/1620 UNF J
Наружная резьба M20x1,5 P
Специальная версия Z__P1Y (6)

4 - Материал уплотнения между датчиком и корпусом

Витон (FPM, стандарт) A
Неопрен (CR) B
Пербунан (NBR) C
EPDM D
Специальная версия Z_Q1Y (6)

5 - Версия

Стандартная версия 1



1 -

Диапазон измерения Предел перегрузки, мбар Давление разрыва
Мин. Макс.
Для избыточного давления
0...100 мбар -0,4 мбар 250 мбар 0,5 бар 3 A A
0...160 мбар -40 мбар 400 мбар 0,5 бар 3 A B
0...250 мбар -80 мбар 625 мбар 1 бар 3 A C
0...400 мбар -80 мбар 1000 мбар 1 бар 3 A D
0...600 мбар -100 мбар 1500 мбар 2,5 бар 3 A G

2 -

Выходной сигнал

4...20 мА, двухпроводная система; источник питания 7...33 В пост. тока (10...30 В пост. тока для версий ATEX) 0_-
0...10 В, трехпроводная система; источник питания 12...33 В пост. тока 10 -

Взрывозащита (только 4...20 мА)

Нет _0 -
Cо взрывозащитой по EEx ia IIC T4 _1 -

Электрические соединения

Коннектор по DIN EN 175301803A, резьба корпуса сальника M16 (с соединителем) __ - 1
Круглый штекер M12 по DIN EN 601399 (не для диапазона избыточного давления < 16 бар) __- 2
Подключение через стационарный кабель, 2 м (не для типа защиты «искробезопасность i») _0 - 3
Подключение через быстросъемное кабельное соединение PG9 (не для типа защиты«искробезопасность i») _0 - 4
Коннектор по DIN EN 175301803A, резьба корпуса сальника 1/214 NPT (с соединителем) 5
Коннектор по DIN EN 175301803A, резьба корпуса сальника PG11 (с соединителем) 6
Специальная версия 9___N1Y (6)

3 - Подключение к процессу

Наружная резьба G1/2 дюйма по EN 8371 (1/2 дюйма BSP наружная резьба) (стандартная версия для диапазона измерения давления: мбар, бар) A
Наружная резьба G1/2 дюйма и внутренняя резьба G1/8 дюйма ... B
Наружная резьба G1/4 дюйма по EN 8371 (1/4 дюйма BSP наружная резьба) C
Наружная резьба 7/1620 UNF D
Наружная резьба 1/418 NPT (стандартная версия для диапазонов измерения давления в дюймах вод. ст.) E
Внутренняя резьба 1/418 NPT F
Наружная резьба 1/214 NPT G
Внутренняя резьба 1/214 NPT H
Внутренняя резьба 7/1620 UNF J
Наружная резьба M20x1,5 P
Специальная версия Z__P1Y (6)

4 - Материал уплотнения между датчиком и корпусом

Витон (FPM, стандарт) A
Неопрен (CR) B
Пербунан (NBR) C
EPDM D
Специальная версия Z_Q1Y (6)

5 - Версия

Стандартная версия 1



1 -

Диапазон измерения Предел перегрузки, мбар Давление разрыва
Мин. Макс.
Для избыточного давления
0...2,5 бар -0,8 бар 6,25 бар 25 бар 3 B D
0...4 бар -0,8 бар 10 бар 40 бар 3 B E
0...6 бар -1 бар 15 бар 60 бар 3 B G
0...10 бар -1 бар 25 бар 60 бар 3 C A
0...16 бар -1 бар 40 бар 96 бар 3 C B
0...25 бар -1 бар 62,5 бар 150 бар 3 C D
0...40 бар -1 бар 100 бар 240 бар 3 C E
0...60 бар -1 бар 150 бар 360 бар 3 C G
0...100 бар -1 бар 250 бар 600 бар 3 D A
0...160 бар -1 бар 400 бар 960 бар 3 D B
0...250 бар -1 бар 625 бар 1500 бар 3 D D
0...400 бар -1 бар 1000 бар 2400 бар 3 D E
0...600 бар -1 бар 1500 бар 2500 бар 3 D G

2 -

Выходной сигнал

4...20 мА, двухпроводная система; источник питания 7...33 В пост. тока (10...30 В пост. тока для версий ATEX) 0_ -
0...10 В, трехпроводная система; источник питания 12...33 В пост. тока 10 -

Взрывозащита (только 4...20 мА)

Нет _0 -
Cо взрывозащитой по EEx ia IIC T4 _1 -

Электрические соединения

Коннектор по DIN EN 175301803A, резьба корпуса сальника M16 (с соединителем) __- 1
Круглый штекер M12 по DIN EN 601399 (не для диапазона избыточного давления < 16 бар) __- 2
Подключение через стационарный кабель, 2 м (не для типа защиты «искробезопасность i») _0 - 3
Подключение через быстросъемное кабельное соединение PG9 (не для типа защиты «искробезопасность i») _0 - 4
Коннектор по DIN EN 175301803A, резьба корпуса сальника 1/214 NPT (с соединителем) 5
Коннектор по DIN EN 175301803A, резьба корпуса сальника PG11 (с соединителем) 6
Специальная версия 9___N1Y (5)

3 - Подключение к процессу

Наружная резьба G1/2 дюйма по EN 8371 (1/2 дюйма BSP наружная резьба) (стандартная версия для диапазона измерения давления) A
Наружная резьба G1/2 дюйма и внутренняя резьба G1/8 дюйма B
Наружная резьба G1/4 дюйма по EN 8371 (1/4 дюйма BSP наружная резьба) C
Наружная резьба 7/1620 UNF D
Наружная резьба 1/418 NPT (стандартная версия для диапазонов измерения давления в дюймах вод. ст.) E
Внутренняя резьба 1/418 NPT (только для диапазонов измерения давления < 60 бар F
Наружная резьба 1/214 NPT G
Внутренняя резьба 1/214 NPT (только для диапазонов измерения давления < 60 бар H
Внутренняя резьба 7/1620 UNF J
Наружная резьба M20x1,5 P
Специальная версия Z__P1Y (5)

4 - Версия

Стандартная версия 1
