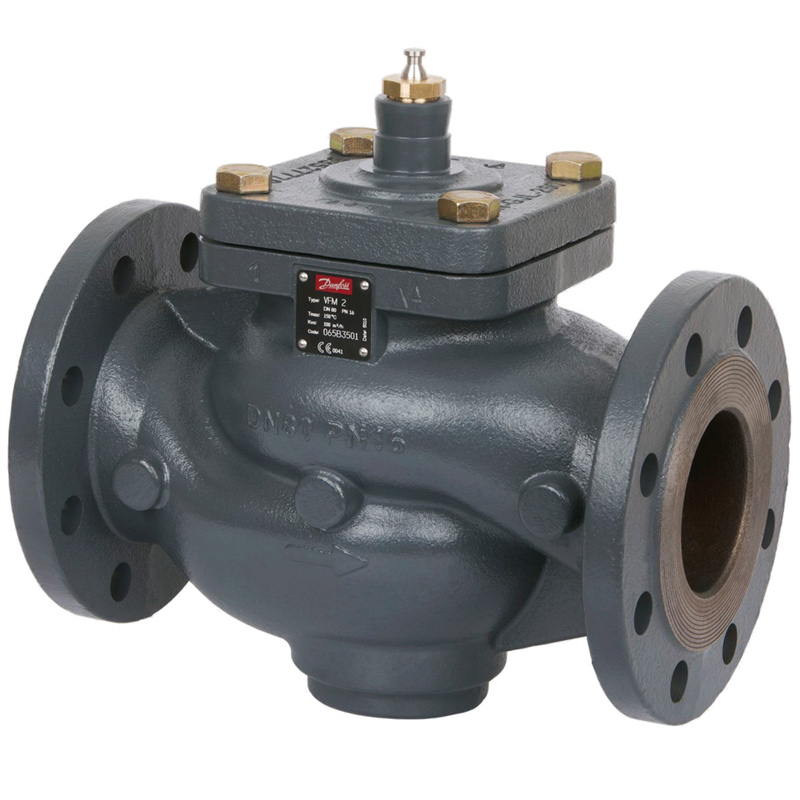

Регулирующий клапан VFM2 предназначен для применения в системах тепло- и холодо- снабжения зданий.
Клапан может сочетаться со следующими электрическими приводами Danfoss:
- AVM(E) 10, 13, 23, 33
- ARV(E) 152, 153
- AME655, 658SU/SD
Особенности:
- двойная линейная (Ду 15–50 мм) или логарифмическая характеристика регулирования (Ду 65–250 мм);
- динамический диапазон регулирования 50:1 (Ду 15–50 мм), 100:1 (Ду 65–250 мм);
- разгруженный по давлению.
Основные характеристики:
- условный проход Ду = 15–250 мм;
- пропускная способность Kvs= 0,25–900 м3/ч;
- условное давление Ру = 25 бар (Ду 15–50 мм), 16 бар (Ду 65–250 мм);
- регулируемая среда: вода или 30 % (50%)* водный раствор гликоля;
- температура регулируемой среды: 2 (–10**)–150 °C;
- присоединение к трубопроводу: фланцевое Ру = 25 бар (Ду 15–50 мм), 16 бар (Ду 65–250 мм)
- соответствие стандартам: Директива ЕС по оборудованию, работающему под давлением, 97/23/EC.
* Для Ду 65-250 мм
** При температуре от -10 до 2 °С требуется использовать с подогревателем штока. Только для Ду 65-250 мм
| Условный проход ДУ, мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Пропускная способность Kvs, м3/ч | 0,25; 0,4; 0,63; 1,0; 1,6; 2,5; 4,0 |
6,3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 900 |
| Ход штока, мм | 5 | 5 | 7 | 10 | 10 | 10 | 30 | 34 | 40 | 50 | |||
| Динамический диапазон регулирования | 50:1 | Более 100 : 1 | |||||||||||
| Характеристика регурирования | Двойная линейная | Логарифмическая | |||||||||||
| Коэффициент начала кавитации Z | ≥ 0,5 | 0,45 | 0,40 | 0,35 | 0,3 | ||||||||
| Протечка через закрытый клапан, % от Kvs | 0,05% | 0,03 | |||||||||||
| Условное давление Ру, бар | 25 | 16 | |||||||||||
| Макс. перепад давления для закрытия клапана ΔРмакс1), бар | 16 | 16 | 10 | ||||||||||
| Регулируемая среда | вода или 30% водный раствор гликоля | Вода или 50% водный раствор гликоля | |||||||||||
| Температура регулируемой среды Т, °С | 2…150 | 2 (-102))–150 | |||||||||||
| Присоединение | Фланцевое, Ру=25 бар по стандарту EN 1092-2 | Фланцевое, Ру = 16 бар по стандарту EN 1092-2 | |||||||||||
| Материалы | |||||||||||||
| Корпус клапана и крышка | Высокопрочный чугун EN-GJS-400-18-LT (GGG 40.3) |
Серый чугун EN-GJL-250 (GG 25) | |||||||||||
| Седло, золотник и шток | Нержавеющая сталь | Нержавеющая сталь | |||||||||||
| Уплотнение сальника | EPDM | EPDM | |||||||||||
1) ΔPмакс. — максимально допустимый перепад давлений, преодолеваемый электроприводом при закрытии клапана.
2) При температурах от -10°С до 2°С необходимо использовать подогреватель штока.
