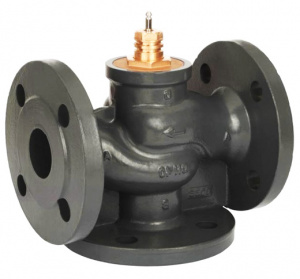

Регулирующий клапан VF3 обеспечивает высокое качество, экономически эффек¬тивное решение для большинства водяных систем и систем охлаждения.
Для применения с приводами:
- Ду = 15-80 мм с приводами AMV(E) 435; AME 445 (до 130 °С)
- Ду =15-50 мм с приводами AMV(E) 25, 35 присоединение с помощью адаптера (до 150 °С); AME 445; AMV(E) 435 (до 130 °С)
- Ду = 65-80 мм с приводами AME 655, 658 SD/SU (с адаптером 065Z0312)
- Ду =100-150 мм с приводами AME 655, 658 SD/SU
- Ду = 200-300 мм с приводами AME 855, AME 685
Клапан VF 3 может сочетаться с другими приводами (см. техническое описание).
Особенности:
- Герметичное перекрытие потоков Ду = 15-80 мм, 200-300 мм
- Применяются в сочетании с приводами AME 655, AME 658 SD/SU
- Могут использоваться для разделения потоков
Основные характеристики:
- Условный проход: Ду = 15–300 мм;
- Пропускная способность: kVS =0,63-1250 м3/ч
- Условное давление: Ру = 16 бар;
- Температура воды или 50% водного раствора гликоля:
- 2 (–10*) … 150 °C (Ду =15-100 мм)
- 2 (–10*) … 200 °C (Ду =125-150 мм)
- 2 (–10*) … 130 °C (Ду = 200-300 мм)
- Фланцевые соединения Pу = 16 бар
- Соответствие стандартам: Директива ЕС по оборудованию, работающему под давлением, 97/23/ЕС
* При температуре от –10 до 2 °С требуется использовать с подогревателем штока.
Условный проход Ду, мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Пропускная способность Kvs, м3/ч | 0,63 | 1,0 | 1,6 | 2,5 | 4,0 | 6,3 | 10 | 16 | 25 | 40 | 63 | 100 | 145 | 220 | 320 | 630 | 1000 | 1000 |
Ход штока, мм | 10 | 15 | 20 | 30 | 40 | 57 | 73 | |||||||||||
Динамический диапазон регулирования | 30 : 1 | 50 : 1 | 100 : 1 | >50 : 1 | ||||||||||||||
Характеристика регурирования | Логарифмическая (для прохода А–АВ); линейная (для прохода В–АВ) | |||||||||||||||||
Коэффициент начала кавитации Z | ≥0,4 | ≥0,45 | ||||||||||||||||
Протечка через закрытый клапан, % от Kvs | Для прохода А-АВ герметичное перекрытие клапана | 0,05% от kvs | 0,01% oт kvs | |||||||||||||||
Для порта B - AB ≤1,0% oт kvs | ||||||||||||||||||
Условное давление Ру, бар | 16 | |||||||||||||||||
Максимальный перепад давления на клапане, преодолеваемый электроприводом при смешении потоков, бар | 4 | 2,5 | 1,51) | 11) 32) |
0,51) 1,52) |
5,0 1,55) |
4,0 1,25) |
2,5 0,85) |
||||||||||
Максимальный перепад давления на клапане, преодолеваемый электроприводом при разделении потоков, бар | 1 | 0,6 | 0,3 | 0,62) | 0,51) 0,62) |
4,0 1,25) |
3,5 1,05) |
2,0 0,55) |
||||||||||
Рабочая среда | Вода или 50% водный раствор гликоля | |||||||||||||||||
pH среды | Мин. 7, Maкс. 10 | |||||||||||||||||
Температура регулируемой среды Т, °С | 2 (-103)) ... 1504) | 2 (-10) ... 200 | 2 (-103)) ... 130 | |||||||||||||||
Присоединение | Фланцы, Ру = 16 бар, по EN1092-2 | |||||||||||||||||
Материалы |
||||||||||||||||||
Корпус | Серый чугун (GG-25) | Высокопрочный чугун (GGG 40.3) | Серый чугун EN-GJL-250 (GG-25) | |||||||||||||||
Шток | Нержавеющая сталь | Немагнитная нержавеющая сталь | ||||||||||||||||
Золотник | Латунь | Красная бронза (Rg 6) | Высокопрочный чугун (GGG 40) | |||||||||||||||
Уплотнение сальника | EPDM | PTFE | EPDM |
1) Для привода AME 655, 658 SD, SU.
2) Для приводов AMV(E) 85, 86.
3) При температуре от -10 до 2 °С требуется подогреватель штока.
4) При сочетании клапана VF3 с приводом AMV(E) 435, AME 445.
