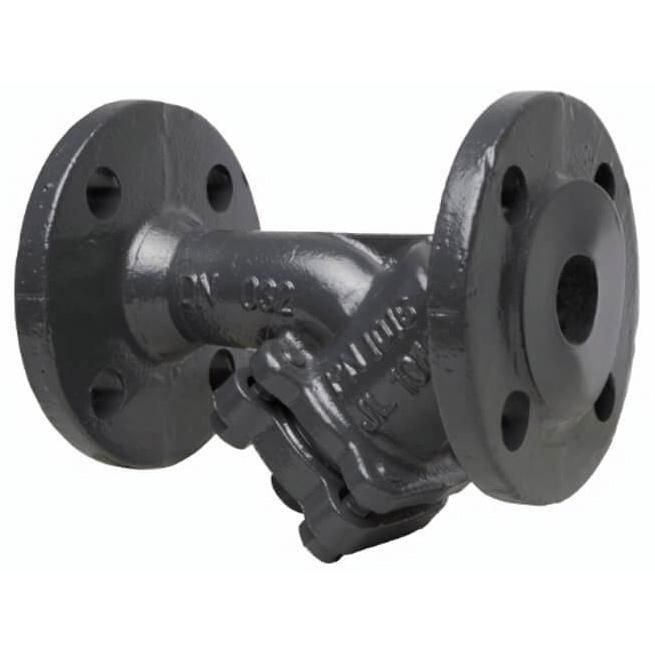

Фильтры сетчатые FVF

Фильтр сетчатый FVF предназначен для установки перед регулирующей арматурой, расходомерами, насосами с «мокрым» ротором электродвигателя и другими устройствами с повышенными требованиями к чистоте проходящей через них воды в системах отопления, теплоснабжения, технического горячего и холодного водоснабжения, а также для механической очистки рабочей среды от грязи, ржавчины, стружки и т. д.
ВНИМАНИЕ! Наличие и актуальную стоимость товара просим уточнять у менеджеров.
Задать вопрос
  • Описание
  • Модификации и цены

Фильтры могут быть оснащены магнитны¬ми вставками для дополнительной очистки от частиц, содержащих железо, или дренаж¬ными кранами, обеспечивающими быструю и эффективную очистку фильтра.

Основные характеристики

  • Условный проход: DN = 15–300 мм.
  • Условное давление: PN = 16 бар и PN = 25 бар.
  • Температура регулируемой среды: Т = –10…+300 °С (PN 16), –20...+350 °C (PN 25)
  • Присоединение к трубопроводу фланцевое.
  • Лакокрасочное покрытие фильтра имеет безопасный для окружающей среды состав, поэтому оно может частично отслаиваться при температуре свыше 150 °С

Номенклатура и кодовые номера

Фильтр типа FVF PN 16 со спускным элементом

Фильтр со спускным элементом не предназначен для демонтажа спускного элемента и последующей установки магнитной вставки или пробки.

Условный проход DN, мм Кодовый номер

Условное давление PN, бар

Температура перемещаемой среды, °С Условная пропускная способность, Kvs, м3
Тмин. Тмакс.
15 065B7726 16 -10 150 5,3
20 065B7727 9,5
25 065B7728 16,5
32 065B7729 20
40 065B7730 33
50 065B7731 54
65 065B7732 95
80 065B7733 140
100 065B7734 201
125 065B7735 340
150 065B7736 526
200 065B7737 870
250 065B7738 1260
300 065B7739 1735

Минимальная температура окружающей среды: –10 °С. Минимальная температура окружающей среды при наличии соответствующей теплоизоляции: –20 °С.

Фильтр типа FVF с пробкой PN 16 и PN 25

Условный проход DN, мм Кодовый номер Температура перемещаемой среды, °С Условная пропускная способность Kvs, м3
с фланцами на PN = 16 бар с фланцами на PN = 25 бар Тмин. Тмакс.
15 065B7740 065B7770

10 (PN 16)

20 (PN 25)

300 (PN 16)

350 (PN 25)

5,3
20 065B7741 065B7771 9,5
25 065B7742 065B7772 16,5
32 065B7743 065B7773 20
40 065B7744 065B7774 33
50 065B7745 065B7775 54
65 065B7746 065B7776 95
80 065B7747 065B7777 140
100 065B7748 065B7778 201
125 065B7749 065B7779 340
150 065B7750 065B7780 526
200 065B7751 065B7781 870
250 065B7752 065B7782 1260
300 065B7753 065B7783 1735

Минимальная температура окружающей среды для фильтра PN 16: –10 °С.

Минимальная температура окружающей среды для фильтра PN 16 при наличии соответствующей теплоизоляции: –20 °С.

Минимальная температура окружающей среды для фильтра PN 25: –20 °С.

Минимальная температура окружающей среды для фильтра PN 25 при наличии соответствующей теплоизоляции: –30 °С.

Технические характеристики

Условный проход DN, мм 15 20 25 32 40 50 65 80 100 125 150 200 250 300
Условная пропускная способность, Kvs нормальная ячейка м3 5,3 9,5 16,5 20 33 54 95 140 2011 340 526 870 1260 1735
мелкая ячейка 5,0 9,0 14,8 18 30 48 85 131 189 320 494 818 1184 1631
Условная пропускная способность, Kvs* нормальная ячейка 4,8 8,6 14,6 18 29 49 86 127 183 316 489 809 1172 1613
мелкая ячейка 4,5 8,1 13,3 16 27 44 77 119 170 297 459 760 1101 1516
Размер ячейки сетки нормальная ячейка мм 0,54 0,87 1,18
мелкая ячейка 0,25
Количество ячеек сетки нормальная ячейка n/см2 150 64 25
мелкая ячейка 625
Рабочая среда Вода, раствор гликоля (до 50%)
Условное давление, PN бар 16 или 25
Температура перемещаемой среды оС См. соответствующую таблицу
Присоединение Фланцевое
Материал
Корпус фильтра PN = 16 бар Серый чугун EN-GJL-250 (GG-25)
PN = 25 бар Высокопрочный чугун EN-GJS-400-18-LT (GGG40.3)
Корпус шарового крана Необесцинковывающаяся латунь CuZn36Pb2As
Фильтрующий элемент (сетка) Нерж. сталь, материал № 1.4301
Прокладка Графит

* При установке в фильтры магнитных вставок.

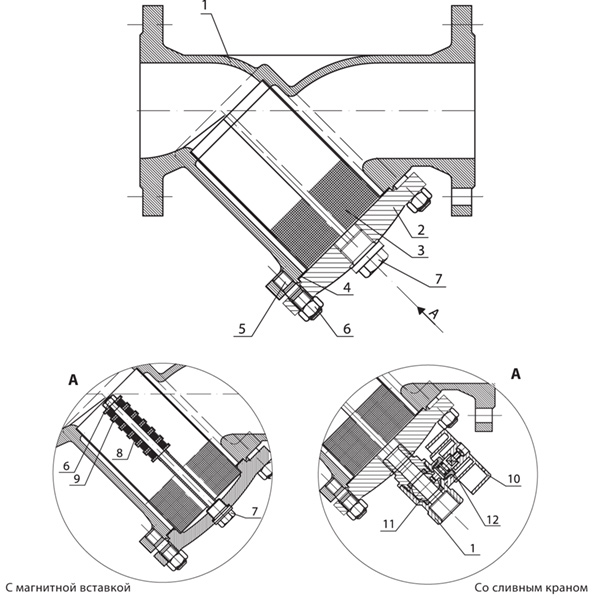

Устройство

1. Корпус.
2. Крышка.
3. Фильтрующий элемент (сетка).
4. Прокладка.
5. Шпилька.
6. Гайка.
7. Спускное устройство в виде пробки.
8. Магнит.
9. Шайба.
10. Рукоятка.
11. Запорный шар.
12. Шток.

Монтаж и эксплуатация

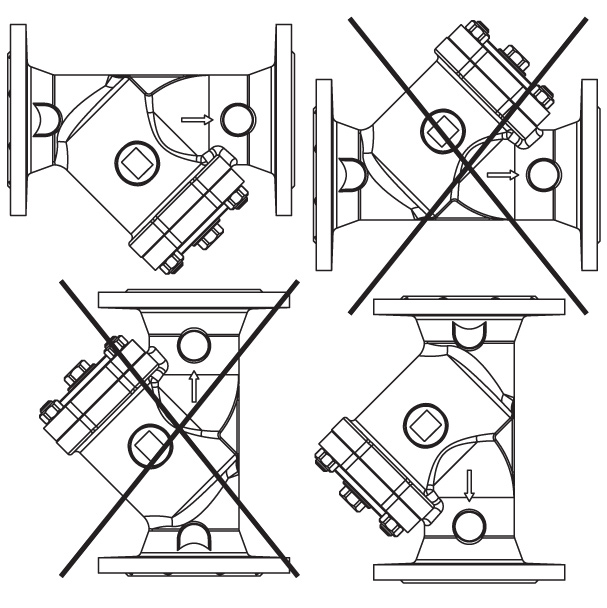

Все сетчатые фильтры должны устанавливаться на трубопроводах так, чтобы направ-ление стрелки на их корпусе совпадало с направлением движения воды, а сливное отверстие в крышке было обращено вниз.

Частота слива взвесей и очистки фильтрующего элемента (сетки) определяется из условий эксплуатации фильтра. Фильтр необходимо очистить, если потери давления на клапане заметно больше расчетных исходя из известных значений расхода и указанных выше значений условной пропускной способности Kvs для каждого DN.

Техническая вода проходит через ячейки фильтра и очищается от механических взве-сей. Конструкция фильтра и последовательность его установки предполагают запол¬нение отстойника фильтра механическими взвесями.

При установке фильтра необходимо предусмотреть свободное пространство для демонтажа сетки с целью ее очистки или замены.

КодНаименованиеЦена (без учета НДС)
000016768FVF dy 150 фильтр сетчатый со слив. кран. 065В7736по запросу
В корзину
Быстрый заказ
000024218FVF dy 032 фильтр сетчатый с пробкой 065B7773по запросу
В корзину
Быстрый заказ
000023006FVF dy 040 фильтр сетчатый с пробкой 065B7744по запросу
В корзину
Быстрый заказ
000013532FVF dy 080 фильтр сетчатый со слив.кран. 065B7733по запросу
В корзину
Быстрый заказ
000023005FVF dy 065 фильтр сетчатый с пробкой 065B7746по запросу
В корзину
Быстрый заказ
000023764FVF dy 050 фильтр сетчатый с пробкой 065B77458810
В корзину
Быстрый заказ
000051763FVF dy 065 фильтр сетчатый с пробкой 065B7776по запросу
В корзину
Быстрый заказ
000009773FVF dy 040 фильтр сетчатый со слив.кран. 065B7730по запросу
В корзину
Быстрый заказ
000009772FVF dy 050 фильтр сетчатый со слив.кран. 065B7731по запросу
В корзину
Быстрый заказ
000024217FVF dy 080 фильтр сетчатый с пробкой 065B7747по запросу
В корзину
Быстрый заказ
000013592FVF dy 025 фильтр сетчатый с пробкой 065B7742по запросу
В корзину
Быстрый заказ
000009783FVF dy 065 фильтр сетчатый со слив.кран. 065B7732по запросу
В корзину
Быстрый заказ
000009771FVF dy 100 фильтр сетчатый со слив.кран. 065B7734по запросу
В корзину
Быстрый заказ
000030529FVF dy 100 фильтр сетчатый с пробкой 065B7748по запросу
В корзину
Быстрый заказ
000030527FVF dy 150 фильтр сетчатый с пробкой 065B7750по запросу
В корзину
Быстрый заказ
000037067FVF dy 250 фильтр сетчатый со слив. кран 065B7738по запросу
В корзину
Быстрый заказ
000037782FVF dy 300 фильтр сетчатый с пробкой 065B7753по запросу
В корзину
Быстрый заказ
000018109FVF dy 015 фильтр сетчатый со слив.кран. 065B7726по запросу
В корзину
Быстрый заказ
000017091FVF dy 020 фильтр сетчатый со слив.кран. 065B7727по запросу
В корзину
Быстрый заказ
000014351FVF dy 200 фильтр сетчатый со слив.кран 065B7737по запросу
В корзину
Быстрый заказ
000026515FVF dy 200 фильтр сетчатый с пробкой 065B7751по запросу
В корзину
Быстрый заказ
000009354FVF dy 125 фильтр сетчатый со слив.кран 065B7735по запросу
В корзину
Быстрый заказ
000010401FVF dy 125 фильтр сетчатый с пробкой (065В7779)по запросу
В корзину
Быстрый заказ
000010692FVF dy 125 фильтр сетчатый с пробкой (065В7749)по запросу
В корзину
Быстрый заказ
000026512FVF dy 250 фильтр сетчатый с пробкой 065B7752по запросу
В корзину
Быстрый заказ
000023763FVF dy 020 фильтр сетчатый с пробкой (065B7741)по запросу
В корзину
Быстрый заказ
000035174FVF dy 015 фильтр сетчатый с пробкой 065B7740по запросу
В корзину
Быстрый заказ
000036038FVF dy 200 фильтр сетчатый с пробкой 065B7781по запросу
В корзину
Быстрый заказ
000016502FVF dy 032 фильтр сетчатый со слив.кран. 065B7729по запросу
В корзину
Быстрый заказ
000024570FVF dy 100 фильтр сетчатый с пробкой (065В7778)по запросу
В корзину
Быстрый заказ
000026726FVF dy 025 фильтр сетчатый со слив.кран. 065B7728по запросу
В корзину
Быстрый заказ
000009784FVF dy 032 фильтр сетчатый пробкой 065B7743по запросу
В корзину
Быстрый заказ
000037063FVF dy 300 фильтр сетчатый со слив. кран 065B7739по запросу
В корзину
Быстрый заказ
000036906FVF dy 080 фильтр сетчатый с пробкой 065B7777по запросу
В корзину
Быстрый заказ
000036907FVF dy 040 фильтр сетчатый с пробкой 065B7774по запросу
В корзину
Быстрый заказ
000051762FVF dy 050 фильтр сетчатый с пробкой 065B7775по запросу
В корзину
Быстрый заказ
Цены на другие модификации см. в прайс-листе или уточняйте у менеджеров.
Заказать товар
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Характеристики

Бренд Danfoss

Документы

Техническое описание Размер: 825.8 Кб

Вы можете купить фильтры сетчатые FVF по отличной цене с доставкой по России и странам СНГ. По Санкт-Петербургу и Ленинградской области возможна доставка нашим транспортом.

Также вы можете воспользоваться самовывозом со склада в Санкт-Петербурге, Воронеже, Екатеринбурге, Краснодаре, Нижнем Новгороде, Новосибирске, Ростове-на-Дону, Самаре и Уфе.
