RTR-N и RA-NCX оснащены встроенным устройством для предварительной (монтажной) настройки его пропускной способности в рамках следующих диапазонов:
- Kv = 0,04–0,73 м3/ч — для клапанов Ду=15 мм;
- Kv = 0,10–1,04 м3/ч — для клапанов Ду=20 и 25 мм.
Клапаны RTR-N и RA-NCX могут сочетаться со всеми термостатическими элементами серий RTR, RTRW и RAX, а также с термоэлектрическим приводом TWA-A.
Для идентификации клапанов RTR-N и RA-NCX их защитные колпачки окрашены в красный цвет. Защитный колпачок не должен использоваться для перекрытия потока теплоносителя через отопительный прибор. Поэтому следует применять рукоятку (кодовый номер 013G3300).
Корпуса клапанов изготовлены из чистой латуни с никелевым покрытием (RTR-N) или хромированные (RA-NCX).
Соответствие стандартам
Технические характеристики клапанов RTR-N и RA-NCX в комбинации с термостатическими элементами серий RTR, RTRW и RAX соответствуют европейским стандартам EN 215-1 и российскому ГОСТ 30815-2002, а размер присоединительной резьбы — стандарту HD 1215 (BS 6284 1984).
Радиаторные терморегуляторы производятся на заводах, имеющих сертификат качества ISO 9000 (BS 5750).
Для предотвращения отложений и коррозии клапаны терморегуляторов RTR-N и RA-NCX следует применять в системах водяного отопления, где теплоноситель отвечает требованиям Правил технической эксплуатации электрических станций и сетей Российской Федерации. Не рекомендуется использовать для смазки деталей клапана составы, содержащие нефтепродукты (минеральные масла).
Описание и область применения

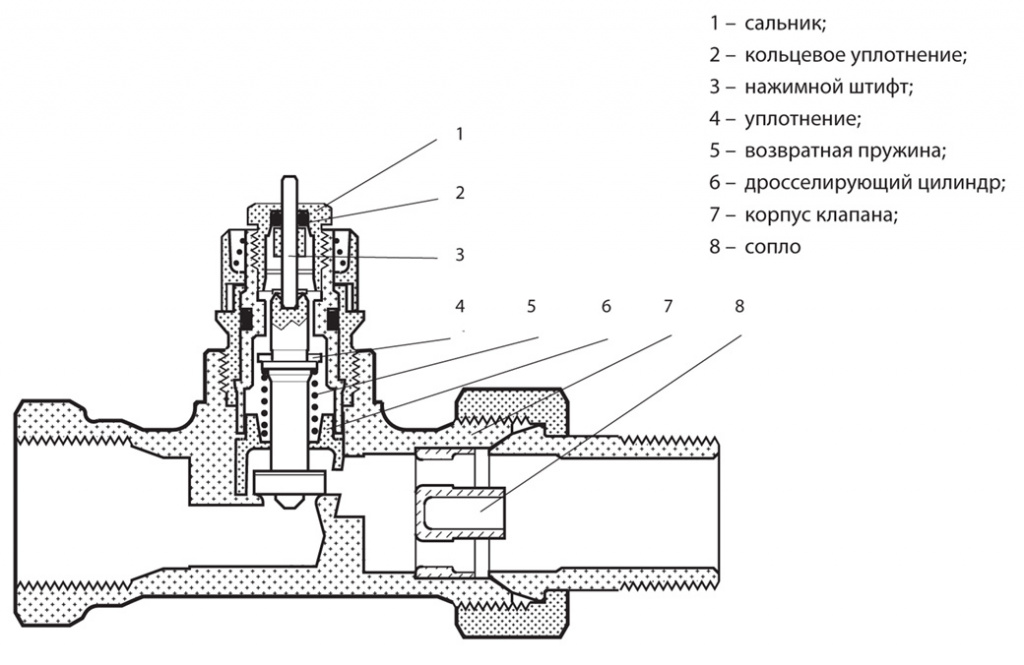

Устройство
Радиаторный терморегулятор состоит из двух частей: универсального термостатического элемента серии RTR и регулирующего клапана с предварительной настройкой RTR-N. Термостатический элемент и регулирующий клапан заказываются отдельно.
Клеммное соединение вместе с блокировочным винтом под шестигранник гарантирует простое и надежное соединение термоэлемента и клапана. Сальниковое уплотнение может быть заменено без опорожнения и остановки системы отопления.
Материалы, контактирующие с теплоносителем
| Корпус клапана и прочие металлические детали | Коррозионно-стойкая латунь Ms 58 |
|---|---|
| Дросселирующий цилиндр ограничителя Kv | Полифениленсульфид PPS |
| Кольцевое уплотнение | Тройной этиленпропиленовый каучук EPDM |
| Золотник клапана | Бутадиенакрилонитрильный каучук NBR |
| Нажимной штифт и пружина клапана | Хромированная сталь |
| Сопло | Полипропилен РР |
Наружная часть корпуса клапана RTR-N имеет никелевое покрытие, а клапаны RA-NCX хромированные.
