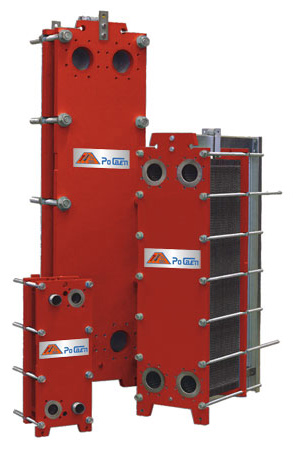

Разборные ПТО применяются в диапазоне рабочих температур от –20° до +190° C и рабочих давлений от 10 до 25 бар. Конструкция теплообменника основана на модульном принципе: стандартные элементы могут соединяться в различных комбинациях, что позволяет при необходимости изменять рабочие параметры оборудования.
В зависимости от веществ, используемых в качестве теплоносителя, пластины теплообменника могут быть изготовлены из нержавеющей кислотоустойчивой стали, титана, никелевых сплавов. Материал уплотнений: NBR, EPDM,VITON, FLUOR и др.
Особенности:
- Высокая эффективность;
- Компактность;
- Способность работать при очень маленькой разнице температур потоков (менее 1 oС);
- Способность к «самоочищению»;
- Пластинчатые теплообменники легко разбираются для проведения инспекции, чистки и технического обслуживания. Возможно изменение параметров работы теплообменника за счет увеличения или уменьшения количества пластин.
Типоразмерный ряд
Обозначение |
Макс. кол-во пластин, шт. |
Макс. площадь теплопередачи м2 |
Макс. расход через один контур, м3/ч |
Высота А, мм |
Ширина В, мм |
Длина L, мм. мин. макс. |
Макс. диаметр соединений, Ду |
||||
---|---|---|---|---|---|---|---|---|---|---|---|
P |
N |
S |
P |
N |
S |
||||||
GCD-008 / GCP-008 |
134 |
10 |
15 |
774 |
|
774 |
180 |
|
180 |
12-500 |
32 |
GCD-009 / GCP-009 |
160 |
15 |
30 |
725 |
|
|
250 |
|
|
390-1105 |
40 |
GCD-012 / GCP-012 |
99 |
3 |
15 |
510 |
|
|
180 |
|
|
120-500 |
32 |
GCP-016 / GCD-016 |
205 |
27 |
40 |
832 |
832 |
|
320 |
320 |
|
590-1090 |
50 |
GCP-026 |
500 |
129 |
200 |
1265 |
1110 |
1265 |
450 |
450 |
510 |
641-3041 |
100 |
GCD-030 / GCP-030 |
194 |
16 |
40 |
|
725 |
|
|
250 |
|
600-1100 |
40 |
GCD-044 / GCP-044 |
680 |
332 |
200 |
1675 |
|
|
450 |
|
|
641-3041 |
100 |
GCP-051 |
452 |
243 |
450 |
1730 |
1730 |
1730 |
630 |
585 |
630 |
656-3056 |
150 |
GCD-054 / GCP-054 |
700 |
426 |
450 |
1730 |
1730 |
1730 |
630 |
585 |
630 |
656-3056 |
150 |
GCP-060 |
500 |
274 |
800 |
1700 |
|
1700 |
825 |
|
825 |
1450-4150 |
200 |
GDD-013 / GDP-013 |
159 |
19 |
80 |
832 |
832 |
832 |
320 |
320 |
320 |
590-1090 |
65 |
GDD-016 / GDP-016 |
205 |
37 |
40 |
832 |
832 |
|
320 |
320 |
|
590-1090 |
50 |
GDD-026 / GDP-026 |
500 |
134 |
200 |
1265 |
1110 |
1265 |
450 |
450 |
510 |
641-3041 |
100 |
GDD-030 / GDP-030 |
194 |
16 |
40 |
|
725 |
|
|
250 |
|
600-1100 |
40 |
GDD-042 / GDP-042 |
500 |
219 |
200 |
1265 |
1520 |
1675 |
450 |
450 |
510 |
641-3041 |
100 |
GFP-057 |
334 |
163 |
800 |
|
1877 |
|
|
825 |
|
1450-4650 |
200 |
GFP-097 |
306 |
252 |
800 |
|
2329 |
|
|
825 |
|
1450-4650 |
200 |
GFP-145 |
300 |
430 |
2000 |
|
3298 |
|
|
825 |
|
1450-4150 |
300 |
GFP-187 |
270 |
418 |
800 |
|
3298 |
|
|
825 |
|
1450-4150 |
200 |
GFP-205 |
300 |
607 |
2000 |
|
2565 |
|
|
1060 |
|
1450-4650 |
300 |
GLD-013 / GLP-013 |
159 |
19 |
80 |
832 |
832 |
832 |
320 |
320 |
320 |
590-1090 |
50, 65 |
GLD-085 / GLP-085 |
650 |
648 |
2000 |
1985 |
1985 |
1985 |
1060 |
1060 |
1260 |
1470-4670 |
300 |
GLD-145 / GLP-145 |
600 |
998 |
2000 |
2565 |
2565 |
2565 |
1060 |
1060 |
1260 |
1470-4670 |
300 |
GLD-205 / GLP-205 |
570 |
1329 |
2000 |
3215 |
3215 |
3215 |
1060 |
1060 |
1220 |
1470-4170 |
300 |
GLD-265 / GLP-265 |
522 |
1565 |
2000 |
3795 |
3795 |
3795 |
1060 |
1060 |
1220 |
1490-3690 |
300 |
GLD-325 / GLP-325 |
495 |
1814 |
2000 |
4375 |
4375 |
3795 |
1060 |
1060 |
1260 |
1490-3690 |
300 |
GLD-230 / GLP-230 |
501 |
1298 |
5000 |
3172 |
3172 |
|
1540 |
1510 |
|
1230-4730 |
500 |
GLD-330 / GLP-330 |
465 |
1624 |
5000 |
3782 |
3782 |
|
1540 |
1510 |
|
1230-4230 |
500 |
GLD-430 / GLP-430 |
438 |
1925 |
5000 |
4392 |
4392 |
|
1540 |
1510 |
|
1230-4230 |
500 |
GXD-007 |
99 |
7 |
15 |
774 |
|
774 |
180 |
|
195 |
120-500 |
32 |
GXD-026 / GXP-026 |
500 |
134 |
200 |
1265 |
1110 |
1265 |
450 |
450 |
510 |
641-3041 |
100 |
GXD-042 / GXP-042 |
500 |
219 |
200 |
1675 |
1520 |
1675 |
450 |
450 |
510 |
641-3041 |
100 |
GXD-051 / GXP-051 |
485 |
266 |
450 |
1730 |
1730 |
1730 |
630 |
585 |
630 |
656-3056 |
150 |
GXD-060 / GXP-060 |
700 |
391 |
800 |
1700 |
|
1700 |
825 |
|
825 |
1450-4650 |
200 |
GXD-085 / GXP-085 |
650 |
590 |
2000 |
1985 |
1985 |
1985 |
1060 |
1060 |
1260 |
1470-4670 |
150-300 |
GXD-091 / GXP-091 |
432 |
391 |
450 |
2390 |
|
2390 |
626 |
|
626 |
656-3056 |
150 |
GXD-100 / GXP-100 |
650 |
654 |
800 |
2280 |
|
2280 |
825 |
|
825 |
1450-4650 |
200 |
GXD-118 / GXP-118 |
538 |
632 |
450 |
2870 |
|
2982 |
626 |
|
626 |
720-3120 |
150 |
GXD-140 / GXP-140 |
600 |
873 |
800 |
2860 |
|
2860 |
825 |
|
825 |
1450-4650 |
200 |
GXD-145 / GXP-145 |
600 |
915 |
2000 |
2565 |
2565 |
2565 |
1060 |
1060 |
1260 |
1470-4670 |
300 |
GXD-205 / GXP-205 |
579 |
1235 |
2000 |
3215 |
3215 |
3215 |
1060 |
1060 |
1220 |
1470-4170 |
200-300 |
GXD-265 |
528 |
1452 |
2000 |
3795 |
3795 |
4375 |
1060 |
1060 |
1220 |
1490-3690 |
300 |
GXD-325 |
500 |
1678 |
2000 |
4375 |
4375 |
3795 |
1060 |
1060 |
1260 |
1490-3690 |
300 |
