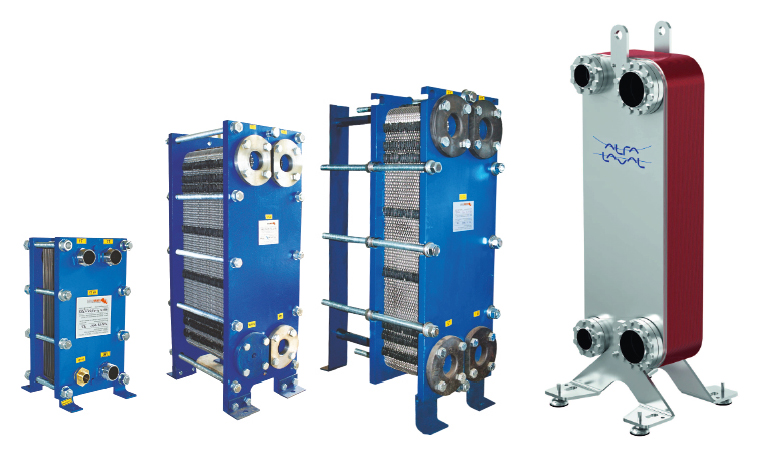

Конструкция пластинчатого теплообменника Альфа Лаваль содержит набор гофрированных пластин, изготовленных из коррозионностойкого материала, с каналами для двух жидкостей, участвующих в процессе теплообмена. Пакет пластин размещен между опорной и прижимной плитами и закреплен стяжными болтами. Каждая пластина снабжена прокладкой из термостойкой резины, уплотняющей соединение и направляющей различные потоки жидкостей в соответствующие каналы. Необходимое число пластин, их профиль и размер определяется в соответствии с расходами сред и их физико-химическими свойствами, температурной программой и допустимой потерей напора по горячей и холодной стороне. Гофрированная поверхность пластин обеспечивает высокую степень турбулентности потоков и жесткость конструкции теплообменника. Размещение патрубков для ввода и отвода сред возможно как на опорной, так и на прижимной плитах. Пластины и прокладки изготавливают из материалов, стойких к рабочим средам.
Принцип работы
Жидкости, участвующие в процессе теплопередачи, через патрубки поступают в теплообменник. Прокладки, установленные специальным образом, обеспечивают распределение жидкостей по соответствующим каналам, исключая возможность смешивания потоков. Тип пластин и конфигурация каналов выбирается, исходя из заданных технических требований, обеспечивая оптимальные условия процесса теплообмена.
Материалы пластин, уплотнений и патрубков
Пластины могут изготавливаться из любых материалов, поддающихся штамповке. Наиболее часто используемые материалы – нержавеющая сталь AISI 316 и титан. Уплотнительные прокладки производятся из разнообразных эластомеров. Наиболее часто используемые – NBRP (бутадиен-нитрильная резина, на основе акрилонитрилового полимера) и EPDM (резина на основе этилен-пропиленового полимера). Резьбовые патрубки изготавливаются из нержавеющей стали или титана. Порты теплообменников могут быть необлицованными или иметь облицовку из нержавеющей стали, титана или других сплавов.
Материал рамы: Сталь, покрытая краской на водной основе.

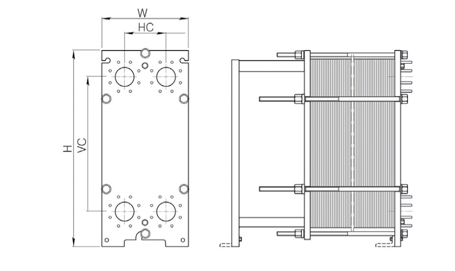

Габаритные размеры
|
Модель, рамка |
M3FG |
M3FGL |
M6FM, FML |
M6FG, FGL |
M6FD |
M6MFM, FML |
M6MFG, FGL |
M6MFD |
|---|---|---|---|---|---|---|---|---|
|
Высота, H, (мм) |
480 |
480 |
920 |
920 |
940 |
920 |
920 |
940 |
|
Ширина, W, (мм) |
180 |
180 |
320 |
320 |
330 |
320 |
320 |
330 |
|
Вертикальное соединение, VC, (мм) |
357 |
357 |
640 |
640 |
640 |
640 |
640 |
640 |
|
Горизонтальное соединение, HC, (мм) |
60 |
60 |
140 |
140 |
140 |
140 |
140 |
140 |
|
Присоединительный размер, (дюймы) |
1 ¼” |
1¼” |
2” |
2” |
- |
2” |
2” |
- |
|
Присоединительный размер, фланец (мм) |
- |
- |
60 |
60 |
60 |
60 |
60 |
60 |
|
Макс. расход жидкости, (кг/сек) |
3.9 |
3.9 |
15 |
15 |
15 |
15 |
15 |
15 |
|
Макс. температура, (°C) |
140 |
140 |
160 |
160 |
160 |
160 |
160 |
160 |
|
Макс. давление, (манометрическое давление в барах) |
10 |
10 |
10 |
16 |
25 |
10 |
16 |
25 |
|
Направление потоков |
Паралл. |
Паралл. |
Паралл. |
Паралл. |
Паралл. |
Паралл. |
Паралл. |
Паралл. |
